製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001 / CE / RoHS / FCC
モデル番号: LNK-M3G-1Vシリーズ
支払いと送料の条件
最小注文数量: 1Pair
価格: Negotiate
パッケージの詳細: SDI フィバーコンバータ 標準紙箱
受渡し時間: 3〜5 営業日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力: 1000000pcs/月
コネクタ: |
SDI |
波長: |
1310nm/1550nm |
ケース: |
アルミケース |
データ タイプ: |
計数または逆 RS485 r |
動作温度: |
-20℃~+70℃ |
サイズ (Wxdxh): |
80 x 42 x 22 mm |
コネクタ: |
SDI |
波長: |
1310nm/1550nm |
ケース: |
アルミケース |
データ タイプ: |
計数または逆 RS485 r |
動作温度: |
-20℃~+70℃ |
サイズ (Wxdxh): |
80 x 42 x 22 mm |

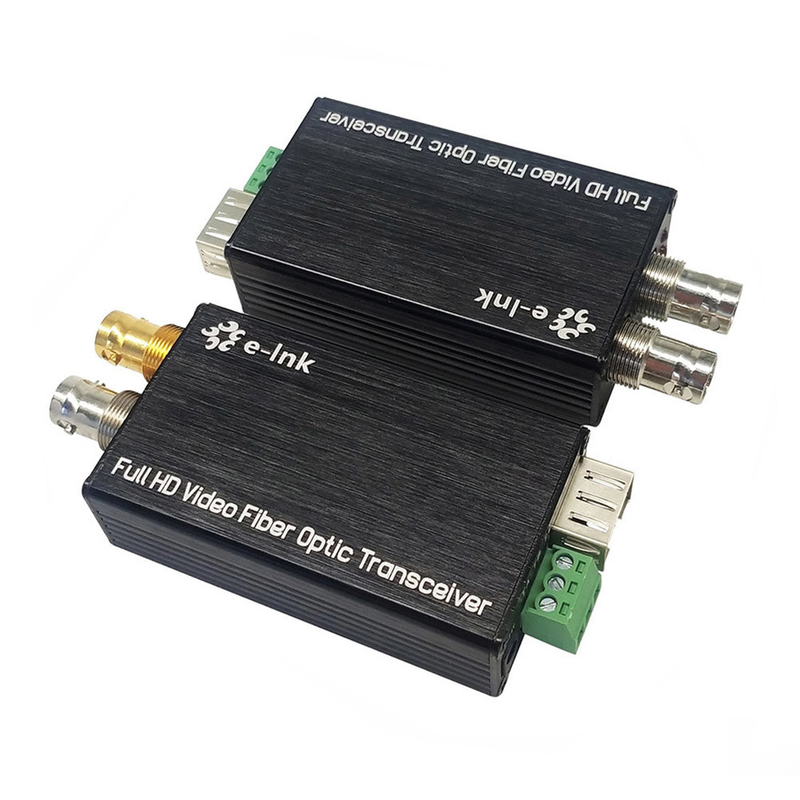

SDI オプティカルファイバー ミニコンバーター 超長距離送信能力80kmまで
SDI ファイバー変換器利点:
◎各チャンネルには8チャネルオーディオが組み込まれています.
自動ケーブル均衡 (Belden 1694A)
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
直接HD-SDIカメラシステムと互換性がある
◎長距離トランスミッション能力80kmまで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
労働条件を監視するためのLED状態表示
超光学的な動力範囲と調節自由
◎ 1470~1610nm CWDM波長がオプションである.
産業レベルでの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能.
概要
LNK-M3G-1Vシリーズ ミニタイプ 3G/HD-SDI ファイバーコンバータ 1チャンネル 3G/HD-SDI ビデオ (オーディオ)
組み込み) & Tally または反向 RS485信号を光ファイバーケーブルで送信し,信号をモニター
ローカルで3G/HD-SDIループ出力. E-リンク 3G/HD-SDI ファイバーコンバーター上のビデオには1つが含まれます.
1080P 3G/HD-SDI信号の送信機と1つの受信機
動物映画の録音
ファイバーで生中継されるイベント
軍やセキュリティにおける高性能 (誤差のない) 監視ネットワーク
巨大なビデオウォールシステム
交通監視システム
セキュリティシステム
産業監視 (電気,化学,鉄鋼,石油,鉄道など)
軍事監視 (倉庫,国境警備,警備など)
スタジアム (LIVE HDビデオ,オーディオ送信)
サイズ
電力需要
インターフェイス&LED概要
設置説明書
1.インストールする前に
商品の受信時に,輸送中に生じた目に見える損傷を確認します.
(1) についてパッケージの内容:
SDIファイバートランスミッター x 1
SDIファイバー受信機 x 1
電源アダプタ x 2
ユーザーマニュアル x 1
(2) 製品をインストールする前に,使用説明書を注意深く読んでください.
(3) 安全指示を注意深く読んでください
(4) 装置を開けないでください.
(5) 装置のステッカーに注意してください.Tは送信機,Rは受信機です.
2.設置手順
(1) 光学トランスミッターとカメラまたは他の出力装置を接続し,ファイバーで接続します.
電源装置をオンにして
(2) 光学受信機とモニターを接続し,ファイバーに接続し,電源装置をオンします.
3.TALLYまたはRS485の逆方向接続:
送信機 TALLY または RS485 信号出力接続: (LED インジケーターを直接動かすことができます)
| TA | 結核 | TC | |
| LED オン | LED - | LED+ | N/A |
| LEDをオフにする | N/A | LED+ | LED |
| RS485を逆方向に | データ+ | データ | N/A |
受信機TALLYまたはRS485信号入力接続: (LED負荷タイプはOCドライブLED -ドライバーに適しています)
| TA | 結核 | TC | |
| 計数 | 信号入力 | コム | コム |
| RS485を逆方向に | データ+ | データ | N/A |
責任に関する指示
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 計数または逆 RS485 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5~25V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 80 × 42 × 22 mm |
| 体重 | 1kg/ペア |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
パッケージは含まれています
パッケージは含まれています
SDIトランスミッター x 1
SDI受信機 x 1
SFP モジュール x 2
ユーザーマニュアル
箱に含まれるすべての項目を確認してください.何か欠落している場合は,販売者に連絡してください.
