製品詳細
起源の場所: 中国
ブランド名: E-Link
証明: ISO9001，ROHS，FCC，CE
モデル番号: LNK-IMC010GPB
ドキュメント: E-link LNK-IMC010GPB Mini I....0.pdf
支払いと送料の条件
最小注文数量: 1 PCS
価格: 交渉可能
受渡し時間: 3～5営業日
支払条件: T/T,ウェスタン・ユニオン,マネー・グラム
供給の能力: 3000 PCS/月
入力電源: |
12~48V DC 極性を持つ冗長電源が保護機能を逆転させる |
重量: |
400g |
動作温度: |
-40°Cへの80°C （- 176°F）への40°F |
ケース: |
アルミケース |
MACアドレスのテーブル: |
4Kエントリ |
尺寸 (WxDxH): |
95×88×46mm |
MTBF: |
> 100,000 hrs |
入力電源: |
12~48V DC 極性を持つ冗長電源が保護機能を逆転させる |
重量: |
400g |
動作温度: |
-40°Cへの80°C （- 176°F）への40°F |
ケース: |
アルミケース |
MACアドレスのテーブル: |
4Kエントリ |
尺寸 (WxDxH): |
95×88×46mm |
MTBF: |
> 100,000 hrs |
特徴
• 10個の10/100/1000BASE-TギガビットイーサネットRJ45銅ポート
• 最大8ポートのIEEE 802.3af/atデバイスに給電
• 最大240ワット PoEバジェット
• 12〜48V DC 逆極性保護付きの冗長電源
• 802.3xフロー制御をサポート
• IEEE 802.3az Energy Efficient Ethernet（EEE）に準拠
• DINレール設置をサポート
• 業界標準設計、防塵および密閉設計IP40、頑丈な高強度金属ケース
• -40°C〜80°C（-40°F〜176°F）の動作温度
概要

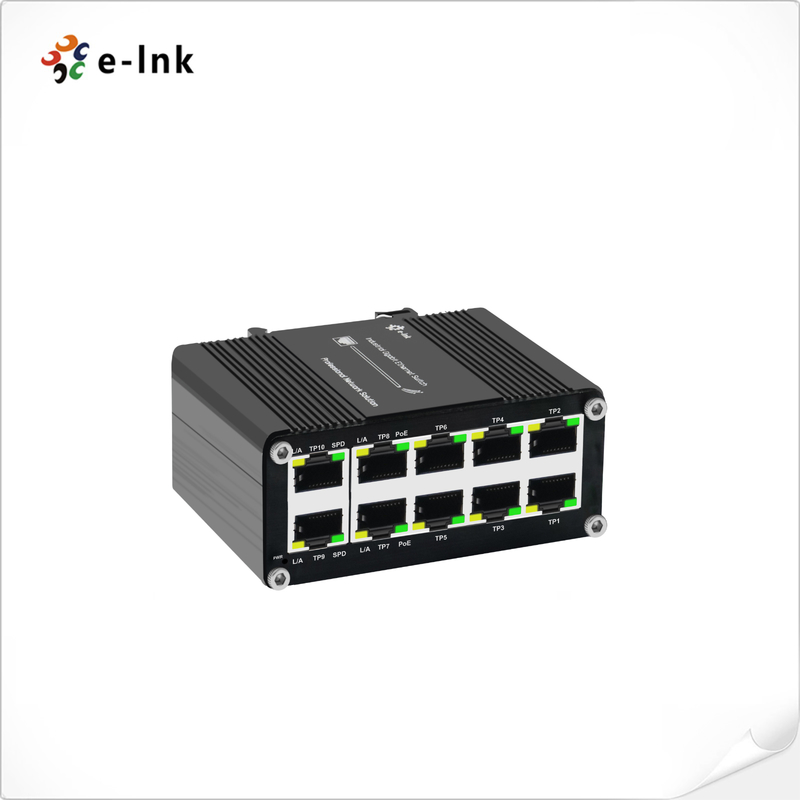

LNK-IMC010GPB は、ミニコンパクトインダストリアル8ポート10/100/1000T 802.3at PoE + 2ポート10/100/1000Tイーサネットスイッチであり、狭い環境に設置するように特別に設計されています。過酷な産業環境でも、最大240ワットの802.3at PoE+出力能力とワイヤースピードのギガビットパフォーマンスを提供します。8 x IEEE 802.3at PoE+を備えた10/100/1000BASE-Tポートと2 x アップリンク接続用の10/100/1000BASE-T RJ45銅インターフェース。LNK-IMC010GPB の電源システムは、電源の冗長性と操作の柔軟性のために、12〜48V DC電源入力をサポートしています。さまざまな種類のPoEアプリケーション向けに最大240ワットの総電力バジェットと、頑丈なIP40金属ハウジングで-40〜80度の動作温度が付属しています。
IEEE 802.3at Power over Ethernet Plusテクノロジーに準拠しているLNK-IMC010GPB は、最大30ワットのPoE出力電力を提供し、ユーザーはソフトウェア構成を必要とせずに、標準および高出力デバイスを柔軟に同時に展開できます。
IP40産業用金属ケースを備えたLNK-IMC010GPB は、空調なしで、プラントフロアや歩道の交通制御キャビネットで通常見られる電磁干渉や重い電気サージに対する高い耐性を提供します。冷却ファンが不要な換気構造を備えているため、動作音がありません。-40〜80度の温度範囲で動作できるため、LNK-IMC010GPB は、ほぼすべての困難な環境に配置できます。
技術インデックス
|
規格: |
IEEE 802.3イーサネット |
|
IEEE 802.3u Fast Ethernet |
|
|
IEEE 802.3abギガビットイーサネット |
|
|
IEEE 802.3x全二重フロー制御 |
|
|
IEEE 802.3az Energy Efficient Ethernet（EEE） |
|
|
転送&フィルタリング レート: |
14,880pps（10Mbps） |
|
148,800pps（100Mbps） |
|
|
1,488,000pps（1000Mbps） |
|
|
パケットバッファ: |
2Mbits |
|
パケット長: |
9216バイト |
|
MACアドレス表: |
4Kエントリ |
|
スイッチファブリック: |
20Gbps/ノンブロッキング |
|
スイッチスループット（1秒あたりのパケット） |
14.88Mpps@64bytes |
|
インターフェース |
|
|
コネクタ: |
10個の10/100/1000BASET RJ45自動MDI/MDI-Xポート 802.3at PoE+機能を備えた8ポート（ポート1〜8） |
|
PoE（Power over Ethernet） |
|
|
標準: |
IEEE 802.3at Power over Ethernet Plus/PSE IEEE 802.3af Power over Ethernet/PSE |
|
ポート: |
RJ45 |
|
電源ピン割り当て |
4/5（+）、7/8（-） |
|
PoEバジェット: |
最大240ワットのPoEバジェット （48V DC）、 最大90ワットのPoEバジェット（24V DC）、 最大60ワットのPoEバジェット（12V DC） |
|
クラス4 PDの最大数 |
8 |
|
環境 |
|
|
動作温度: |
-40°C〜80°C（-40°F〜176°F） |
|
保管温度: |
-40°C〜85°C（-40°F〜185°F） |
|
相対湿度: |
5%〜95% 結露しないこと |
|
MTBF |
> 100,000時間 |
|
電気的および機械的 |
|
|
入力電源: |
12〜48VDC 極性反転保護機能付きの冗長電源 |
|
消費電力: |
<250W （非PoE<10W） |
|
電源入力過負荷: |
自動リセット可能 |
|
逆極性: |
存在 |
|
寸法（幅x奥行きx高さ）: |
95 x 88 x 46mm |
|
重量: |
400g |
|
ケーシング: |
アルミニウムケース |
|
取り付けオプション: |
DINレールマウント |
|
LEDインジケーター: |
|
|
PWR |
電源 |
|
L/A |
リンク/アクティビティ |
|
SPD |
データレート |
|
PoE |
PoEステータス |
|
規制承認 |
|
|
EMC |
CE（EN55032、EN55035） |
|
EMI |
FCCパート15サブパートB |
|
EMS |
EN61000-4-2（ESD）EN61000-4-3（RS） |
|
EN61000-4-4（EFT）EN61000-4-5（サージ） |
|
|
EN61000-4-6（CS）EN61000-4-8（PFMF）EN61000-4-11 |
|
|
安全性 |
CE（EN60950-1） |
|
サージ保護 |
PoE、RJ-45、SFPポート用8KV |
|
衝撃 |
IEC60068-2-27 |
|
自由落下 |
IEC60068-2-32 |
|
振動 |
IEC60068-2-6 |
注文情報
|
モデル |
説明 |
|
LNK-IMC010GPB |
ミニインダストリアル8ポート10/100/1000T 802.3at PoE + 2ポート10/100/1000Tコンパクトイーサネットスイッチ |
|
取り付けオプション |
• デフォルトのDINレールブラケットが取り付けられています。 |
|
電源オプション |
• 電源は別途購入する必要があります |
