製品詳細
起源の場所: 中国
ブランド名: E-Link
証明: ISO9001，ROHS，FCC，CE
モデル番号: LNK-IMC205GHP-SFP
ドキュメント: E-link LNK-IMC205GHP Mini I....0.pdf
支払いと送料の条件
最小注文数量: 1 PCS
価格: US$159~US$189 / Pcs
パッケージの詳細: IndustrialPoEスイッチ標準輸出パッケージ
受渡し時間: 3～5営業日
支払条件: T/T,ウェスタン・ユニオン,マネー・グラム
供給の能力: 4000 PCS/Month
寸法（wxdxh）: |
95 x 88 x 46mm |
重さ: |
300g |
動作温度: |
-40°C〜80°C（-40°F〜176°F） |
ケーシング: |
アルミニウムケース |
mtbf: |
> 200,000時間 |
取り付けオプション: |
ディンレールマウント |
寸法（wxdxh）: |
95 x 88 x 46mm |
重さ: |
300g |
動作温度: |
-40°C〜80°C（-40°F〜176°F） |
ケーシング: |
アルミニウムケース |
mtbf: |
> 200,000時間 |
取り付けオプション: |
ディンレールマウント |
特徴
1. 5つの10/100/1000BASE-TギガビットイーサネットRJ45銅ポート
2. 2つのSFPスロット、1000BASE-Xおよび100BASE-FXトランシーバーをデュアルモードでサポート
3. IEEE 802.3bt PoE規格に準拠
4. 最大4ポートのIEEE 802.3bt/at/afデバイスに給電
5. 最大360ワットのPoEバジェット
6. 各PoEポートで最大95ワットのPoE給電をサポート
7. DINレール設置をサポート
8. コンパクトなファンレス設計で過熱を防止
9. IP40堅牢な高強度金属ケース
10. 逆極性保護付き48～57V DC冗長電源
11 -40℃～80℃（-40°F～176°F）の動作温度
概要

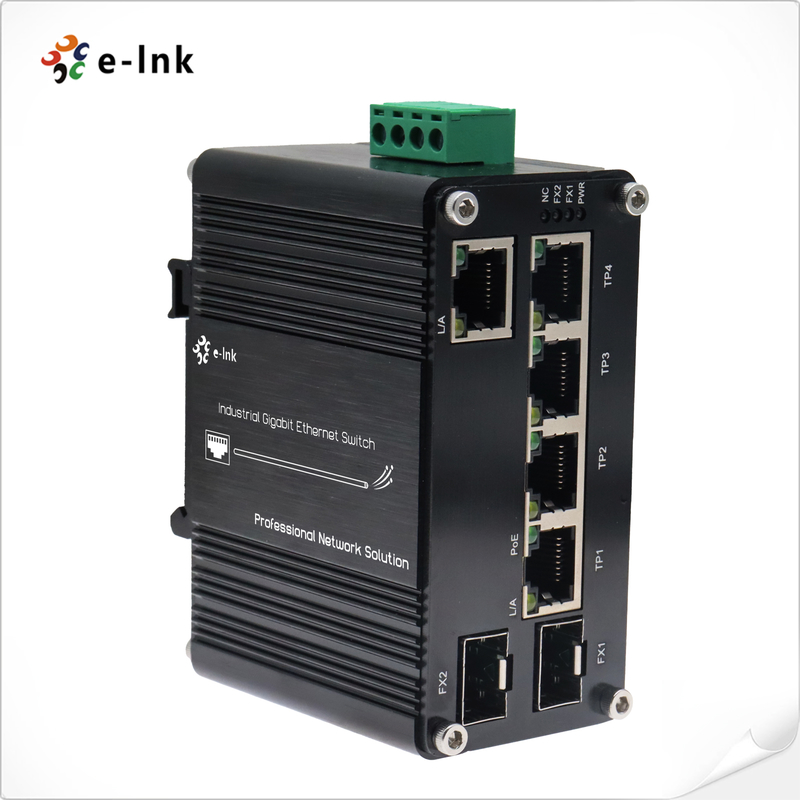

E-link LNK-IMC205GHP-SFPシリーズ は、最大90W/ポートのIEEE802.3at/af/btをサポートする4*10/100/1000Tイーサネットポート、1*10/100/1000Tギガビットイーサネットポート、および光ファイバー接続用の2*100/1000デュアルレートSFPスロットを備えた、ミニ産業用ハイパワー90W 802.3bt PoEスイッチです。
LNK-IMC205GHP-SFPは、IEEE 802.bt PoE++規格とPoHテクノロジーを採用しており、標準のCat5e/6イーサネットケーブルの4対すべてを使用して、各リモートPoE準拠の受電デバイス（PD）に電力とフルスピードのデータを提供することにより、最大95ワットの電力を供給できます。従来の802.3at PoE+の3倍の電力容量を備えており、PoE PTZスピードドームカメラ、シンクライアント、AIO（オールインワン）タッチPC、POS（販売時点情報管理）および情報キオスク、リモートデジタルサイネージディスプレイ、PoE照明など、より多くの電力を消費するネットワークPDに対する需要の高まりに応える理想的なソリューションです。
LNK-IMC205GHP-SFPはIP40定格で、DINレールに取り付け可能です。また、電力/ユーティリティ、水/廃水、石油/ガス/鉱業、工場自動化、セキュリティ監視、ITS、その他の屋外または過酷な環境など、産業用ネットワークアプリケーション向けに高いEFTおよびESD保護を提供します。
技術インデックス
|
イーサネット |
|
|
規格: |
IEEE 802.3イーサネット |
|
IEEE 802.3uファストイーサネット |
|
|
IEEE 802.3abギガビットイーサネット |
|
|
IEEE 802.3x全二重フロー制御 |
|
|
IEEE 802.3az省エネイーサネット（EEE） |
|
|
IEEE 802.3bt 4ペアPower over Ethernet |
|
|
IEEE 802.3at Power over Ethernet Plus PSE |
|
|
IEEE 802.3af Power over Ethernet Plus |
|
|
フォワード& フィルタリング レート: |
14,880pps（10Mbps） |
|
148,800pps（100Mbps） |
|
|
1,488,000pps（1000Mbps） |
|
|
パケットバッファ: |
2Mbits |
|
パケット長: |
10Kbytes |
|
MACアドレス表: |
4K |
|
スイッチファブリック: |
14Gbps/ノンブロッキング |
|
交換プロパティ |
バックプレーン帯域幅：14Gbps; パケット転送レート：14.88Mpps |
|
コネクタ: |
802.3at PoE+インジェクター機能付き4ポート（ポート1～4） |
|
インターフェース |
|
|
コネクタ: |
5 x RJ45（4ポート802.3at PoE出力） |
|
光ポート: |
2 x SFP 1000Base-X または100Base-FX （自動検出） |
|
PoE（Power over Ethernet） |
|
|
規格: |
IEEE802.3af/at/bt |
|
ポート: |
RJ45 |
|
電源ピン割り当て: |
ペア1 エンドスパン：1/2（-）、3/6（+） ペア2 ミッドスパン：4/5（+）、7/8（-） 802.3bt/PoH：1/2（-）、3/6（+）、4/5（+）、7/8（-） |
|
PoEバジェット: |
最大360ワットのPoEバジェット |
|
環境 |
|
|
動作温度: |
-40℃～80℃（-40°F～176°F） |
|
保管温度: |
-40℃～85℃（-40°F～185°F） |
|
相対湿度: |
5%～95% 結露しないこと |
|
MTBF |
> 200,000時間 |
|
電気的および機械的 |
|
|
入力電源: |
48~57VDC （端子台） |
|
消費電力: |
最大382W（PoE使用時） |
|
<5W （PoE未使用時） |
|
|
電源入力過負荷: |
自動リセット可能 |
|
逆極性: |
あり |
|
寸法（長さx幅x高さ）: |
95 x 88 x 46mm |
|
重量: |
300g |
|
ケーシング: |
アルミニウムケース |
|
取り付けオプション: |
DINレール |
|
LEDインジケーター: |
|
|
PWR: |
電源 |
|
L/A: |
リンク/アクティビティ |
|
PoE: |
PoEステータス |
|
FX1/FX2: |
SFPファイバーリンクステータス |
注文情報
|
モデル |
説明 |
|
LNK-IMC205GHP-SFP |
産業用4ポート10/100/1000T 802.3bt 90W PoE + 1ポート10/100/1000T + 2ポート100/1000X SFPギガビットイーサネットスイッチ |
|
SFPオプション |
SFPオプション。SFPはSFPオプションページから選択してください （産業用SFP）. |
|
SFPモジュールは別途購入する必要があります。 |
|
|
取り付けオプション |
デフォルトのDINレールブラケットが取り付けられています。 |
|
電源オプション |
480W/10A 48VDC DINレール電源。端子台用オープンワイヤ。 |
|
電源は別途購入する必要があります |
