製品詳細
起源の場所: 中国
ブランド名: E-link
証明: CE,FCC,RoHs
モデル番号: LNK-M3G-1V1D-20
支払いと送料の条件
最小注文数量: 1Pairs
価格: negotiate
パッケージの詳細: SDI繊維のコンバーターの標準的な輸出パッケージ
受渡し時間: 3~6 営業日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 10000pairs/day
データ タイプ: |
RS485 (選択可能) |
動作温度: |
-40℃~85℃ |
保存温度: |
-40°C〜80°C |
電力消費量: |
2W (最大) |
パワー: |
5-15 VDC |
オプティカルトランスミッション帯域幅: |
270MHz 12GHz |
尺寸 (LxWxH): |
80 x 40 x 20 （mm） |
データ タイプ: |
RS485 (選択可能) |
動作温度: |
-40℃~85℃ |
保存温度: |
-40°C〜80°C |
電力消費量: |
2W (最大) |
パワー: |
5-15 VDC |
オプティカルトランスミッション帯域幅: |
270MHz 12GHz |
尺寸 (LxWxH): |
80 x 40 x 20 （mm） |
産業レベルでの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能.
概要

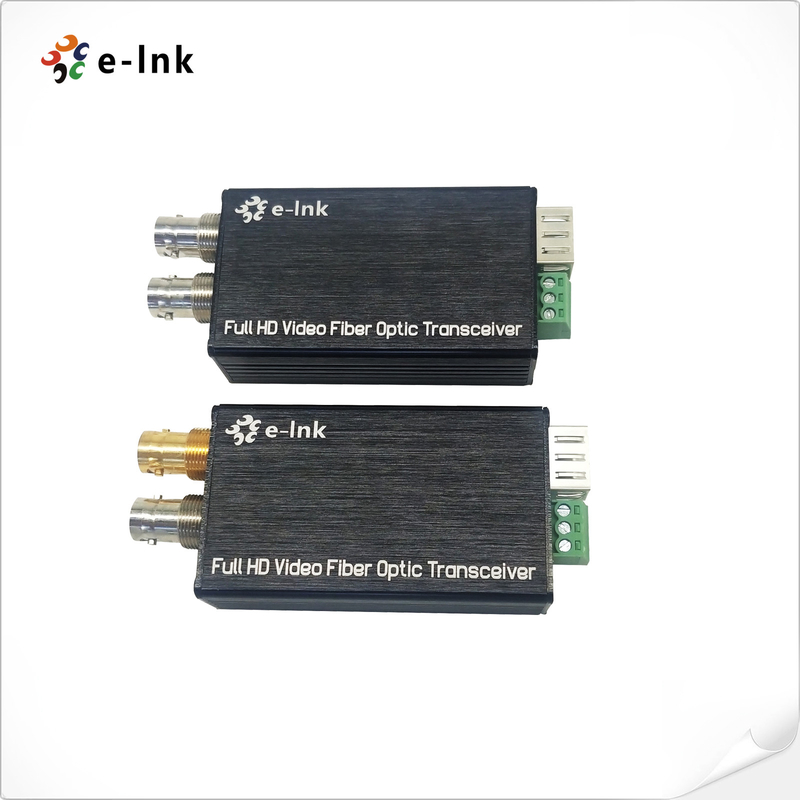

LNK-M3G-1Vシリーズ ミニタイプ 3G/HD-SDI ファイバーコンバータ 1チャネル 3G/HD-SDI ビデオをサポート
(オーディオ埋め込み) & ファイバー光ケーブル経由で送信されたTallyまたはリバースRS485信号,および監視
3G/HD-SDIループ出力による局所信号. Eリンク 3G/HD-SDI Video over Fiber Converters は,
1080P 3G/HD-SDI信号のための送信機と受信機が1つ
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 計数または逆 RS485 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5~25V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 80 × 40 × 20 mm |
| 体重 | 1kg/ペア |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
適用する
注文情報
| モデル | 記述 |
| LNK-M3G-1V1T-MM | ミニタイプ 3G-SDI ファイバー変換器 計数とループアウト,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V1D-MM | リバースRS485とループアウト付きミニタイプ3G-SDIファイバー変換器,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V1T-20 | ミニタイプ 3G-SDI ファイバーコンバーター Tally とループアウト,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V1D-20 | リバースRS485とループアウト,SMF,LCファイバーコネクタ20KM,トランスミッターと受信機を含むミニタイプ3G-SDIファイバー変換器,ペアで使用 |
| LNK-M3G-1V1T-40 | ミニタイプ 3G-SDI ファイバーコンバーター Tally とループアウト,SMF,LCファイバーコネクタ 40KM,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V1D-40 | リバースRS485とループアウト,SMF,LCファイバーコネクタ40KM,トランスミッターと受信機を含むミニタイプ3G-SDIからファイバーコンバーター |
