製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-3GSDI-4BVシリーズ
支払いと送料の条件
最小注文数量: 1単位
価格: 交渉可能
パッケージの詳細: 繊維媒体のコンバーターの標準パッケージ
受渡し時間: 5-10仕事日
支払条件: T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/month
繊維インターフェイス: |
単信LC |
伝送距離: |
550m-20Km |
波長: |
1310nm/1550nm |
電源: |
AC 110~220V |
パワー消費量: |
<15w> |
サイズ: |
19inch 1U （483 x 220 x 44.45mm） |
繊維インターフェイス: |
単信LC |
伝送距離: |
550m-20Km |
波長: |
1310nm/1550nm |
電源: |
AC 110~220V |
パワー消費量: |
<15w> |
サイズ: |
19inch 1U （483 x 220 x 44.45mm） |

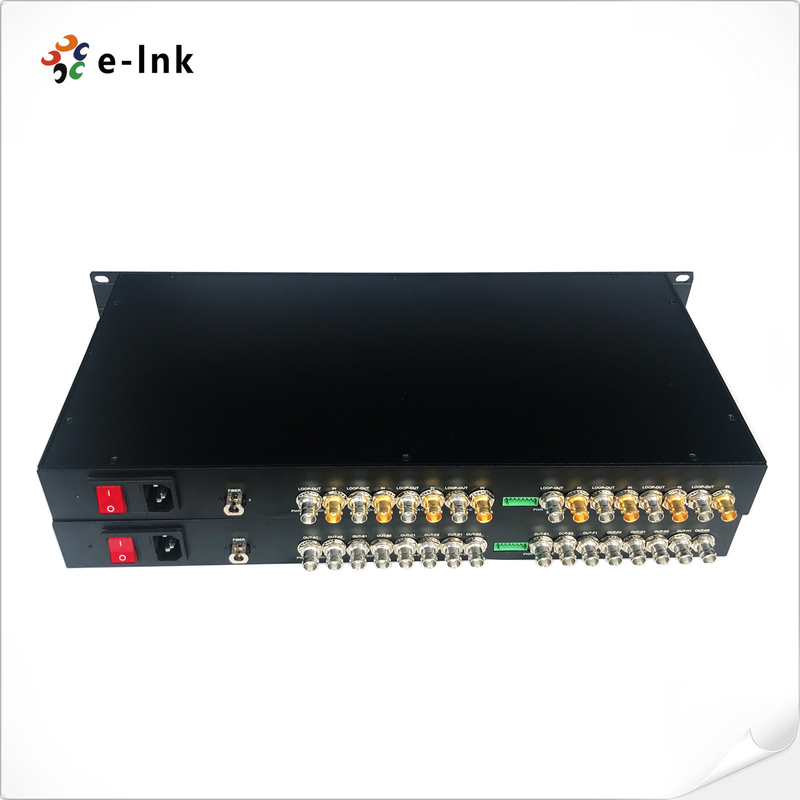

4繊維のコンバーターのビデオ放送上のチャネルの二方向3G-SDIビデオ
SDI繊維のコンバーターの利点
概観
LNK-3GSDI-4BVシリーズは単一繊維の光ケーブルによって送信される4チャネルの二方向3G-SDI標準的な高精細度の映像信号を支え3G/HD-SDIループ出力に信号を局部的に監察する。繊維のコンバーター上のEリンク3G-SDIビデオは1080P 3G-SDI信号のための1つの送信機そして1の受信機を含んでいる。Eリンク3G-SDI繊維のコンバーターは同時に4 CH二方向3G-SDIビデオを、1 CH逆RS-485データ、単一の光ファイバーによる信号送信できる。放送標準までのビデオ質は、CDレベルまでの可聴周波質逆RS-485データ通信 フォーマットを支える。
順序情報
| モデル | 記述 |
| LNK-3GSDI-4BV | ループが付いている4 CH二方向3G-SDIビデオ、20km、SM、FC、組使用される1つの送信機及び1台の受信機を含んで |
| LNK-3GSDI-4BV1R | ループ+ 1 CH RS485逆データ、20km、SM、FCの4 CH二方向SDIのビデオ、組使用される1つの送信機及び1台の受信機を含んで |
指定
| 繊維の光学インターフェイス | |
| 繊維インターフェイス | 単信LC |
| 伝送距離 | 550m-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオ インターフェイス | BNC |
| ビデオ入出力インピーダンス | 75Ω |
| ビデオ入出力電圧 | 典型的:1Vpp、最低0.5Vpp、最高1.5Vpp |
| ビデオ ビット・レート | 最高3.2Gb/s |
| 差動利得（10%~90% APL） | <1> |
| SDIのフォーマット サポート | 625/25のPAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオSDIの標準 | 270Mbps （SD-SDI）、1.485Gbps/M （HD-SDI） |
| SMPTE425M3Gb/sの地図を描くこと（3G-SDI） | |
| SMPTE424M 3Gb/sのシリアル・インタフェース（3G-SDI） | |
| データ | |
| 物理インターフェイス | 産業基準のねじ込み端子 |
| データ タイプ | 逆RS485 |
| 頻度/率サポート | 最高。RS485のための57600bps |
| BER | <10>9 |
| 電気 | |
| 力のアダプター | AC 110~220V |
| パワー消費量 | <15w> |
| LEDの表示器 | |
| SDI A/B/C/D/E/F/G/H | SDIのビデオ |
| PWR | 電源 |
| 機械 | |
| 次元（LxWxH） | 19inch 1U （483 x 220 x 44.45mm） |
| 重量 | 7KG/pair |
| 包装 | アルミニウム場合 |
| 選択の取付け | ラック マウント |
| 環境 | |
| 働く温度 | -20℃~+70℃ |
| 保管温度 | -40℃~+80℃ |
| 働く湿気 | 0~95% |
| MTBF | ≥100000時間 |
