製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-3G2V2BA2D1E1T1Sシリーズ
支払いと送料の条件
最小注文数量: 1単位
価格: negotiable
パッケージの詳細: 繊維媒体のコンバーターの標準パッケージ
受渡し時間: 5-10仕事日
支払条件: T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/month
繊維の港: |
単信LC |
伝送距離: |
20km |
波長: |
1310nm/1490nm//1550nm |
電源: |
DC12V 1A |
パワー消費量: |
<6w> |
重量: |
1.1KG/pair |
繊維の港: |
単信LC |
伝送距離: |
20km |
波長: |
1310nm/1490nm//1550nm |
電源: |
DC12V 1A |
パワー消費量: |
<6w> |
重量: |
1.1KG/pair |
3G-SDI音声+ RS422 +イーサネット+検数が付いているビデオ繊維のコンバーター+三レベルの同時性
SDI繊維のコンバーターの利点
1. 可聴周波1Ch BIDI 3G-SDIのビデオ+ 2Ch後方のアナログ+ 1Ch BIDI RS422 + 1Ch 100Mのイーサネット+ 1Ch後方の検数+ 1つの繊維上の1Ch後方のアナログの三レベルのSYN
2. SMPTE 424M、SMPTE 292M、およびSMPTE 259M、3G-SDI、HD-SDI、SD-SDI、それぞれASIで働くSMPTE 297Mのようなデジタル ビデオ輸送のためのすべての普及した標準を支えなさい
指定
| 繊維の光学インターフェイス | |
| 繊維インターフェイス | 単信LC |
| 伝送距離 | 20Km |
| 波長 | 1310nm/1490nm//1550nm |
| 3G-SDIビデオ | |
| ビデオ インターフェイス | BNC |
| ビデオ入出力インピーダンス | 75Ω |
| ビデオ入出力電圧 | 典型的:1Vpp、最低0.5Vpp、最高1.5Vpp |
| ビデオ ビット・レート | 最高3.2Gb/s |
| 差動利得（10%~90% APL） | <1> |
| ビデオSDIの標準 | 270Mbps （SD-SDI）、1.485Gbps/M （HD-SDI） |
| SMPTE425M3Gb/sの地図を描くこと（3G-SDI） | |
| SMPTE424M 3Gb/sのシリアル・インタフェース（3G-SDI） | |
| ビデオ入力 | 1Ch SDIの+ TXの1Ch SDIの出口 |
| ビデオ出力 | 1Ch SDIの+ RXの1Ch SDIの出口 |
| 音声 | |
| オーディオ インターフェイス | 3.5mmジャック |
| 可聴周波フォーマット | @48KHz |
| 可聴周波入力 | 可聴周波1Chか1Ch TXのMic + 1Ch可聴周波出口 |
| 音声出力 | 可聴周波1Chか1Ch RXのMic + 1Ch可聴周波出口 |
| RS422/485シリアル データ | |
| 物理インターフェイス | 産業基準のねじ込み端子 |
| データ タイプ | RS422/RS485 Bi方向 |
| 頻度/率サポート |
最高。RS422のための115200bps |
| BER | <10> |
| 検数 | |
| 検数インターフェイス | 産業基準のねじ込み端子 |
| LEDの負荷タイプ | LEDの表示器を直接運転できる |
| 検数の入力 | 検数2+;検数2 - |
| 検数の出力 | 検数1+;検数1 - |
| イーサネット | |
| 標準 |
IEEE 802.3 10Base-T |
| インターフェイス | 1つのx 10/100BASE-TX RJ45 |
| 働くモード | 自動交渉デフォルトで |
| アナログの三レベルの同時性 | |
| 同時性インターフェイス | 75Ω BNC |
| 同時性 | 三レベルのbi-level/HDTVアナログの黒い破烈/SDTV |
| 信号 | アナログの三レベルの同時性SMPTE ST 274、ST 276 |
| リターン・ロス | 46.5 dBから10のMHz |
| 入力 | 1Ch同時性の+ TXの1Ch同時性の出口 |
| 出力 | 1Ch同時性の+ RXの1Ch同時性の出口 |
| 電気 | |
| 入力 | DC12V 1A |
| パワー消費量 | <6w> |
| 機械 | |
| 次元（LxWxH） | 85 x 70 x 30mm |
| 重量 | 1.1KG/pair |
| 包装 | アルミニウム場合 |
| 選択の取付け | 壁台紙か卓上 |
| 環境 | |
| 働く温度 | -20℃~+70℃ |
| 保管温度 | -40℃~+80℃ |
| 働く湿気 | 0~95% |
| MTBF | ≥100000時間 |
概観

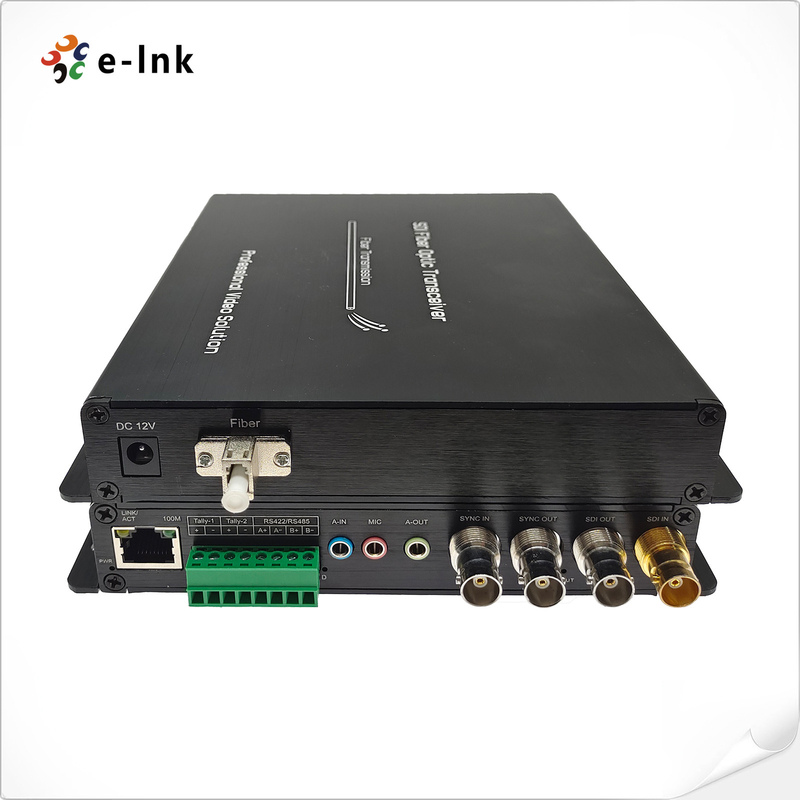

EリンクLNK-3G2V2BA2D1E1T1S 3G-SDI繊維のエクステンダーは繊維のコンバーター上の1Ch BIDI 3G-SDIのビデオ、2Ch後方のアナログの音声、1Ch BIDI RS422、1Ch 100Mのイーサネット、1Ch後方の検数および1Ch後方のアナログの三レベルの同時性の伝達を、単一モードの光ケーブル上の組使用される1つの送信機及び1台の受信機を含んで提供する。
順序情報
| モデル | 記述 |
| LNK-3G2V2BA2D1E1T1S | 可聴周波1Ch BIDI 3G-SDIのビデオ+ 2Ch後方のアナログ+ 1Ch BIDI RS422 + 1Ch 100Mのイーサネット+ 1Ch後方の検数+繊維のコンバーター、SMF、LC、20KM上の1Ch後方のアナログの三レベルの同時性、組使用される1つの送信機及び1台の受信機を含んで |
