製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-3GSDI-1V2BD1Aシリーズ
支払いと送料の条件
最小注文数量: 1単位
価格: negotiable
パッケージの詳細: 繊維媒体のコンバーターの標準パッケージ
受渡し時間: 5-10仕事日
支払条件: T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/month
繊維の港: |
単信LC |
間隔: |
20km |
繊維の波長: |
1310nm/1550nm |
入力: |
DC 5~25V |
プロダクト サイズ: |
120 x 105 x 28のmm |
重量: |
1.5KG/pair |
繊維の港: |
単信LC |
間隔: |
20km |
繊維の波長: |
1310nm/1550nm |
入力: |
DC 5~25V |
プロダクト サイズ: |
120 x 105 x 28のmm |
重量: |
1.5KG/pair |

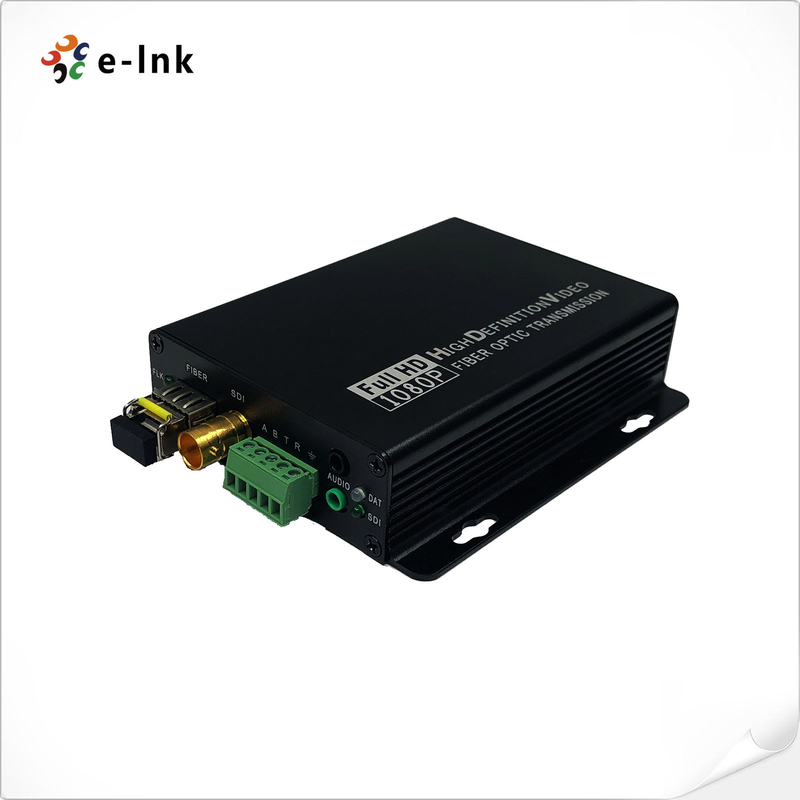

1Ch二方向RS485の3G-SDI繊維のコンバーターRS232 + 1Chステレオの音声
SDI繊維のコンバーターの利点
概観
LNK-3GSDI-1V2BD1Aシリーズ3G/HD-SDI繊維のコンバーターは1チャネル3G/HD-SDIをビデオの（埋め込まれる可聴周波）、1チャネル二方向RS485データ、1チャネルの二方向RS232データおよび繊維の光ケーブルによって送信される1チャネルの外的なステレオのオーディオ信号支える。
順序情報
| モデル | 記述 |
| LNK-3GSDI-1V2BD1A-MM-0.5 | 1Ch 3G-SDI+1Ch繊維のコンバーター、多モード繊維、LC、500m上の二方向RS485+1Ch二方向RS232+1Chのステレオ音声、組使用される送信機および受信機を含んで |
| LNK-3GSDI-1V2BD1A-SM-20 | 1Ch 3G-SDI+1Ch繊維のコンバーター、単一モード繊維、LC、20km上の二方向RS485+1Ch二方向RS232+1Chのステレオ音声、組使用される送信機および受信機を含んで |
指定
| 繊維の光学インターフェイス | |
| 繊維インターフェイス | 単信LC |
| 伝送距離 | 550m-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオ インターフェイス | BNC |
| ビデオ入出力インピーダンス | 75Ω |
| ビデオ入出力電圧 | 典型的:1Vpp、最低0.5Vpp、最高1.5Vpp |
| ビデオ ビット・レート | 最高3.2Gb/s |
| 差動利得（10%~90% APL） | <1> |
| SDIのフォーマット サポート | 625/25のPAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオSDIの標準 | 270Mbps （SD-SDI）、1.485Gbps/M （HD-SDI） |
| SMPTE425M3Gb/sの地図を描くこと（3G-SDI） | |
| SMPTE424M 3Gb/sのシリアル・インタフェース（3G-SDI） | |
| データ | |
| 物理インターフェイス | 産業基準のねじ込み端子 |
| データ タイプ | RS422/RS485 Bi方向 |
| 頻度/率サポート |
最高。RS422のための115200bps 最高。RS485のための57600bps |
| BER | <10>9 |
| 音声 | |
| 可聴周波入出力 | 可聴周波3.5MM |
| 可聴周波フォーマット | @48KHz |
| 電気 | |
| 力のアダプター | DC 5~25V |
| パワー消費量 | <5w> |
| LEDの表示器 | |
| P/S | 電源 |
| DAT | データ |
| 機械 | |
| 次元（LxWxH） | 120 x 105 x 28のmm |
| 重量 | 1.5KG/pair |
| 包装 | アルミニウム場合 |
| 選択の取付け | 壁台紙 |
| 環境 | |
| 働く温度 | -20℃~+70℃ |
| 保管温度 | -40℃~+80℃ |
| 働く湿気 | 0~95% |
| MTBF | ≥100000時間 |
