製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-MSDI
支払いと送料の条件
最小注文数量: 1組
価格: 交渉可能
パッケージの詳細: SDI繊維のコンバーターの標準的な輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 1000組/月
キーワード: |
3G-SDI繊維のエクステンダー |
データ: |
RS422 /RS232/RS485 |
伝送距離: |
Dal LC/FC/ST/SC/MX/Lemo/Neutrino |
波長: |
SM繊維10+km、繊維MMの300m |
次元のサイズ: |
172mm*167mm*45mm （LxWxH） |
働く温度: |
-10°Cへの+75°C |
キーワード: |
3G-SDI繊維のエクステンダー |
データ: |
RS422 /RS232/RS485 |
伝送距離: |
Dal LC/FC/ST/SC/MX/Lemo/Neutrino |
波長: |
SM繊維10+km、繊維MMの300m |
次元のサイズ: |
172mm*167mm*45mm （LxWxH） |
働く温度: |
-10°Cへの+75°C |

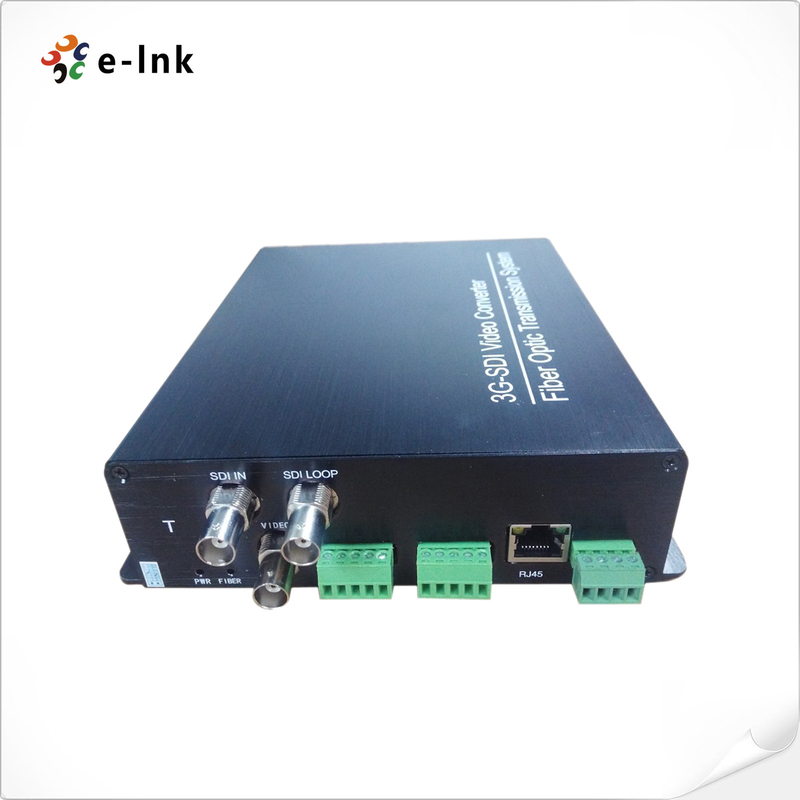

10/100MのイーサネットRS422検数が付いているSDIのトランシーバー3G/HD/SD-SDI繊維の多重交換装置
繊維の光学コンバーターの利点
►リモート及び検数及び音声（通話装置）及びリターン ビデオを使って
►信号の保全性を保障する自動ケーブルの同等化
►単一モード繊維の10+Kmか多モード繊維の300m
►ターミナル ブロックの入力、ホット スワップおよび熱い差し込むこと
技術索引
| 入力パワー | DC5V 3A |
| 波長 | 1310nm/1550nm/CWDM |
| 信号のフォーマット | SMPTE 424M、SMPTE 292M、SMPTE 259M |
| データ転送速度 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| ケーブルの同等化 | 自動ケーブルEQ （ベル洞穴1694Aケーブル） |
| 250m @ 270Mbit/s、140m @ 1.5Gbit/s、80m @ 3Gbit/s | |
| 通話装置のカメラの視覚のアダプター | |
| インターフェイス | 4pin XLR （男性） /5pin XLR （女性）/3.5mmヘッドホーンのジャッキ |
| マイクロフォン | 黙秘者が付いているMicの入力および先買権によって獲得するため |
| ヘッドホーン | 容積を使って上下に |
| 音声 | バランスまたは不均衡の回線レベル |
| 検数のカメラの視覚のアダプター | |
| インターフェイス | 4pin空気頭部か3pin小型XLR |
| 出力 | 乾接点の閉鎖かぬれた+12V |
| :不足分か+12V | |
| :開いたまたは0V | |
| イーサネット | |
| 港 | 10/100の基盤T、RJ-45コネクター |
| 仕事モード | 双方向通信/半二重 |
概観
LNK-MIDIシリーズは可聴周波、単一モードまたは多モード繊維上のイーサネット、検数、通話装置及びリターン ビデオを送信するSMPTE 424M-2006によって3G、HDまたはSD-SDI、機能との292および259 10/100基盤TのイーサネットRS422送信することを、可能にする。すべてのデータ・チャネルは同時に利用できる。システムはカメラからの基地局に3G/HD-SDI信号を運び、帰りのビデオ（3G/HD-SDI）、リモート・コントロール データ、GENロック、通話装置、検数、音声および10/100Mのイーサネットはまた提供される。システムはあらゆるスタジオに戦術的なまたはSMPTE雑種繊維SM/MMに複数のカメラ3G/HD-SDIの生産のために必要とされる信号すべてをケーブル置き、強い、トラブル・フリーの結合性か遠隔生産を保証する。
情報のカスタマイズ
| 信号のタイプ | チャネル | Forward | 後方に | 二方向 （先に+後方） |
||||
| 1ch | 2ch | 4ch | 8ch | 他 | ||||
| HD-SDIのビデオ | ||||||||
| 3G-SDIビデオ | ||||||||
| 12G-SDIビデオ | ||||||||
| アナログの音声 （3.5mmのミニ ジャッキ） |
||||||||
| RS232 | ||||||||
| RS422 | ||||||||
| RS485 | ||||||||
| 100Mのイーサネット | ||||||||
| 検数 | ||||||||
| アナログの三レベルの同時性 | ||||||||
| 注:必要とするものをのための「✔」を一周しなさい。 | ||||||||
