製品詳細
起源の場所: 中国
ブランド名: E-link
証明: CE
モデル番号: LNK-M12G-1V1T1D-20
支払いと送料の条件
最小注文数量: 1pair
価格: USD399/pair
パッケージの詳細: 繊維のコンバーターの標準への12G-SDIは包装をカートンに入れる
受渡し時間: 3-5仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 100000pair/Month
入力: |
BNCの1つのx 12G-SDI |
出力: |
BNCの1個のx 12G-SDIのループ、光ファイバー1つのx LC |
決断の範囲: |
3840* 2160@60Hz |
出力ケーブルの指定: |
≤ 70m@12G SDI Belden 1694A |
光学伝達帯域幅: |
270MHz~12GHz |
力: |
5-15 VDC |
入力: |
BNCの1つのx 12G-SDI |
出力: |
BNCの1個のx 12G-SDIのループ、光ファイバー1つのx LC |
決断の範囲: |
3840* 2160@60Hz |
出力ケーブルの指定: |
≤ 70m@12G SDI Belden 1694A |
光学伝達帯域幅: |
270MHz~12GHz |
力: |
5-15 VDC |

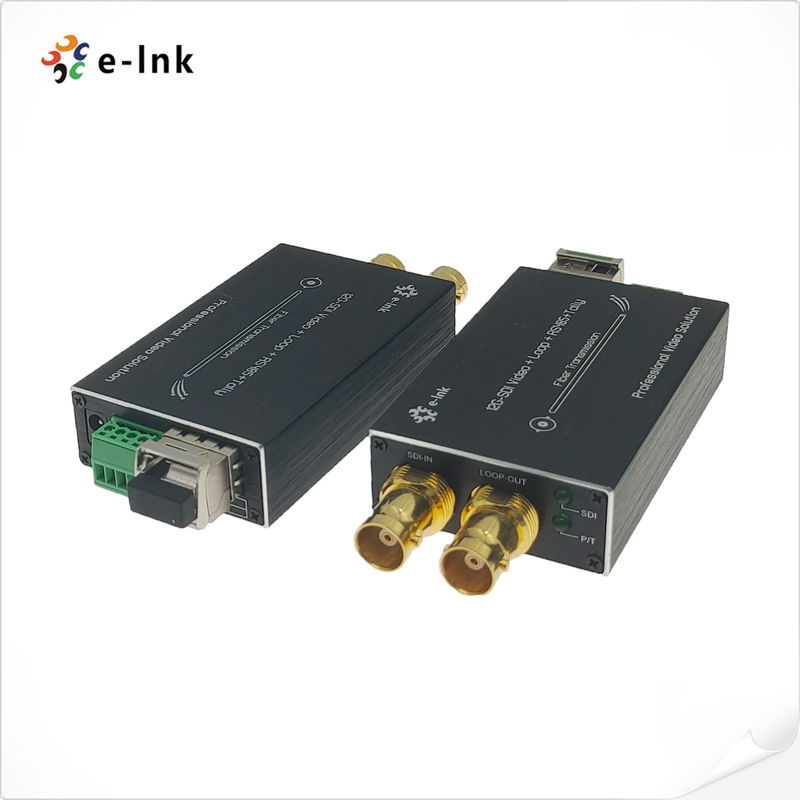

ミニ 12G-SDI からファイバーへのコンバーター (Tally 付き)とRS485
12G-SDI からファイバーへのコンバーター 利点:
各 SDI チャンネルには、8 チャンネルのオーディオ エンベデッドが含まれます。
シグナル インテグリティを保証する自動ケーブル イコライゼーション
ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(HD)、ST-259(SD)に対応
12G/6G/3G-SDI カメラシステムと直接互換性あり
少なくとも 10 km (6.2 マイル)、最大 80 km の長い伝送能力
Tally と Backward RS485 をサポート ホットスワップとホットプラグをサポート
12G-SDI からファイバーへのコンバーター 仕様
| SDI入力 | SMPTE 424M、SMPTE 292M、SMPTE 259M、DVB-ASI、DVB-SSI、テレコム/データコム |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| 入力数：4 | |
| 反射損失: >15DB | |
| 平衡: 0-150m @3Gb/s | |
| コネクタ: BNC | |
| 光学 | チャンネル: 1 |
| タイプ: シングルモード | |
| 伝送距離：20km（その他の距離はオプション） | |
| 反射損失: > 15dB | |
| ディザリング: < 0.2UI | |
| コネクタ: FC/UPC (SC、LC、ST オプション) | |
| SDI出力 | 出力数：4 |
| 信号レベル：公称800mV | |
| 立ち上がり／立ち下がり時間：200ps目安 | |
| オーバーシュート: < 10% 振幅 | |
| 反射損失: >15dB | |
| ディザリング: < 0.2UI | |
| コネクタ: 75Ω BNC | |
| データ | 1Ch RS-485 (全/半二重) および NRZ、RZI、Manchester をサポート |
| 最大。RS485で57600bps | |
| コネクタ: 工業規格のネジ端子 | |
| 4chタリー：A、B、C、D | |
| SDI ビデオ フォーマットのサポート |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
LNK-M12G-1V1T1D シリーズ ミニタイプ 12G-SDI ファイバーコンバーター 1Ch 12G ビデオ (オーディオエンベデッド)、1Ch タリー信号をサポート
光ファイバーケーブルを介して送信される1Ch後方RS485、および12Gループ出力を介してローカルで信号を監視します。
E-link 12G ビデオ オーバー ファイバー コンバーターには、1 つのトランスミッターと 1 つのレシーバーが含まれています。
HDTV 4K*2K(3840*2160@60Hz)、1080P、1080I、720P。
注文情報
| モデル | 説明 |
| LNK-M12G-1V1T1D-20 | タリー、リバース RS485 およびループアウト、SMF、LC ファイバーコネクター 20KM を備えたミニタイプの 12G-SDI からファイバーへのコンバーター、ペアで使用される送信機と受信機を含む |
