製品詳細
起源の場所: 中国
ブランド名: E-link
証明: CE
モデル番号: LNK-3GSDI-4V1D4T
支払いと送料の条件
最小注文数量: 1pair
価格: USD789/pair
パッケージの詳細: 繊維のコンバーターの標準への3G-SDIは包装をカートンに入れる
受渡し時間: 3-5仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 10000pair/Month
入力: |
4×SDI |
コネクタ: |
FC/SC/LC/ST |
データ: |
最高。RS485のための57600bps |
温度: |
-10℃~+55℃ |
MTTF: |
>100000時間 |
力: |
1A@12VDC |
入力: |
4×SDI |
コネクタ: |
FC/SC/LC/ST |
データ: |
最高。RS485のための57600bps |
温度: |
-10℃~+55℃ |
MTTF: |
>100000時間 |
力: |
1A@12VDC |

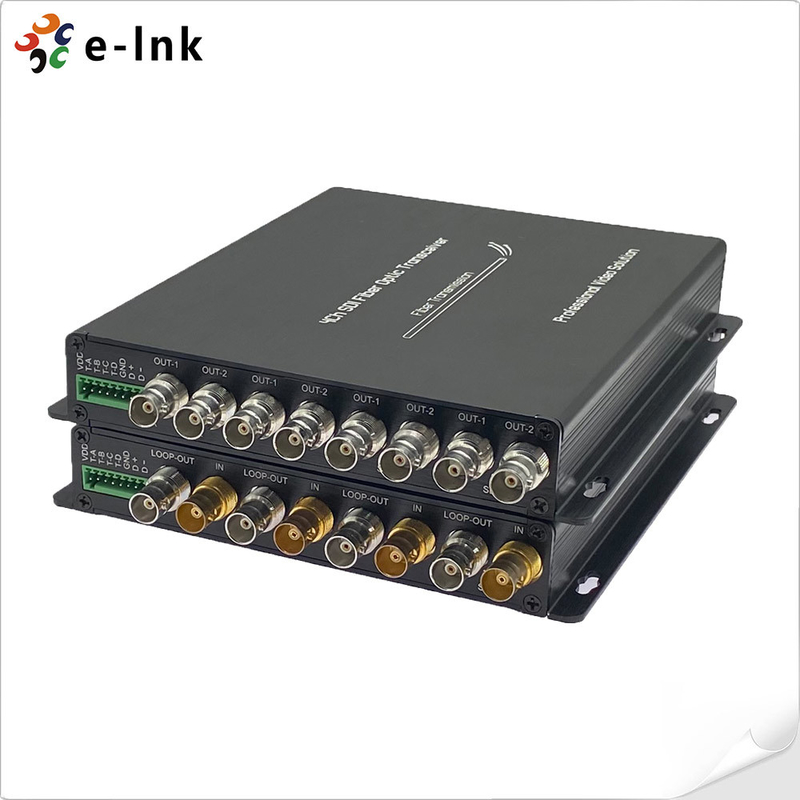

RS485 & タリー付き 4 チャンネル 3G-SDI ファイバーコンバーター
3G-SDI からファイバーへのコンバーター 利点:
光ファイバーによる 4 チャンネル 3G/HD-SDI ビデオ伝送
シグナル インテグリティを保証する自動ケーブル イコライゼーション
自動リクロッキング 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI カメラシステムと直接互換性があり、4Ch ループ出力をサポート
最大 20 km (12.5 マイル) の長距離伝送 (その他の距離はオプション)
4Chタリー対応
フルデジタル非圧縮放送レベル伝送;
1Ch 後方 RS485 および 4Ch Tally をサポート。
使用温度範囲（-10℃～+55℃）
3G-SDI からファイバーへのコンバーター 仕様
| SDI入力 | SMPTE 424M、SMPTE 292M、SMPTE 259M、DVB-ASI、DVB-SSI、テレコム/データコム |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| 入力数：4 | |
| 反射損失: >15DB | |
| 平衡: 0-150m @3Gb/s | |
| コネクタ: BNC | |
| 光学 | チャンネル: 1 |
| タイプ: シングルモード | |
| 伝送距離：20km（その他の距離はオプション） | |
| 反射損失: > 15dB | |
| ディザリング: < 0.2UI | |
| コネクタ: FC/UPC (SC、LC、ST オプション) | |
| SDI出力 | 出力数：4 |
| 信号レベル：公称800mV | |
| 立ち上がり／立ち下がり時間：200ps目安 | |
| オーバーシュート: < 10% 振幅 | |
| 反射損失: >15dB | |
| ディザリング: < 0.2UI | |
| コネクタ: 75Ω BNC | |
| データ | 1Ch RS-485 (全/半二重) および NRZ、RZI、Manchester をサポート |
| 最大。RS485で57600bps | |
| コネクタ: 工業規格のネジ端子 | |
| 4chタリー：A、B、C、D | |
| 電力および環境表示 | 使用温度：-10℃～＋55℃ |
| 電源入力: 1A@12VDC | |
| EMI/RFI: FCC パート 15 クラス A、EU EMC 規格に適合 | |
| 平均トラブル フリー時間: >100000 時間 | |
| SDI ビデオ フォーマットのサポート |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
LNK-3GSDI-4V1DT シリーズは、4 チャンネルの HD/3G-SDI 標準の高解像度ビデオ信号と RS485 およびタリー信号をサポートします
シングルファイバー光ケーブルで伝送されます。
注文情報
| LNK-HDSDI-4V1D4T | ループ出力付き 4 チャンネル HD-SDI ビデオ + 1 チャンネル後方 RS485 + 4 チャンネル タリー、SM 20km、FC、送信機 1 台と受信機 1 台を含む、ペアで使用 |
| LNK-3GSDI-4V1D4T | ループ出力付き 4 チャンネル 3G-SDI ビデオ + 後方 RS485 + 4 チャンネル タリー、SM 20km、FC、送信機 1 台と受信機 1 台を含む、ペアで使用 |
