製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-QSFP-CSR4
支払いと送料の条件
最小注文数量: 1 PC
価格: 交渉可能
パッケージの詳細: SFP繊維のトランシーバーの標準的な輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 1000 PC/月
キーワード: |
光学トランシーバー モジュール |
データ転送速度: |
40GBイーサネット |
コネクター: |
MTP MPOのコネクター |
波長: |
850nm |
伝送距離: |
300m （OM3）;400m （OM4） |
サポート: |
デジタル診断監視 |
キーワード: |
光学トランシーバー モジュール |
データ転送速度: |
40GBイーサネット |
コネクター: |
MTP MPOのコネクター |
波長: |
850nm |
伝送距離: |
300m （OM3）;400m （OM4） |
サポート: |
デジタル診断監視 |

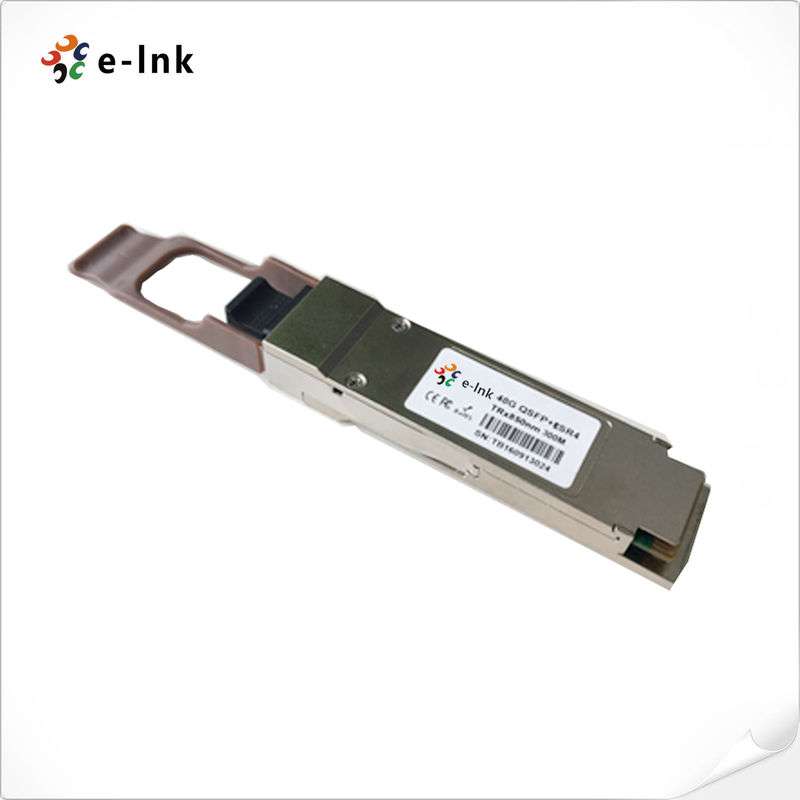

QSFP繊維のトランシーバー40G多重モード850nm MTP MPOのコネクター300M
40G QSFP+のトランシーバーの利点
►4つの独立した全二重通信路
►TXの入力およびRXの出力司令官のretiming
►CML多用性がある電気入力/出力
►MTP/MPOの光コネクタ
►作り付けのデジタル診断機能
技術索引
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| チャネルごとのデータ転送速度 | - | 10.3125 | 11.2 | Gbps | ||
| パワー消費量 | - | 2.5 | 3.5 | W | ||
| 現在の供給 | Icc | 0.75 | 1.0 | |||
| 電圧の高さの制御入力/出力 | VIH | 2.0 | Vcc | V | ||
| 電圧低い制御入力/出力 | VIL | 0 | 0.7 | V | ||
| チャンネル間のゆがみ | TSK | 150 | Ps | |||
| RESETLの持続期間 | 10 | 私達 | ||||
| RESETLは時間を非主張する | 100 | 氏 | ||||
| 時間通りに力 | 100 | 氏 | ||||
| 送信機 | ||||||
| 終わった単一は電圧許容を出力した | 0.3 | 4 | V | 1 | ||
| 共通モード電圧許容 | 15 | mV | ||||
| Diffの入れられた電圧を送信しなさい | VI | 120 | 1200 | mV | ||
| Diffの入れられたインピーダンスを送信しなさい | ZIN | 80 | 100 | 120 | ||
| データ依存した入れられたジッター | DDJ | 0.1 | UI | |||
| 総ジッターをデータ入力 | TJ | 0.28 | UI | |||
| 受信機 | ||||||
| 終わった単一は電圧許容を出力した | 0.3 | 4 | V | |||
| RxはDiffの電圧を出力した | VO | 600 | 800 | mV | ||
| Rxの出力上昇および落下電圧 | Tr/Tf | 35 | ps | 1 | ||
| 総ジッター | TJ | 0.7 | UI | |||
| 決定論のジッター | DJ | 0.42 | UI | |||
概観
LNK-QSFP-CSR4はQSFPのMulti-Source一致（MSA）に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。モジュールは二線式のシリアル・インタフェースによって入手しやすい非常に高い機能性および特徴の統合を提供する。
発注情報
| 部品番号 | 記述 |
| LNK-QSFP-CSR4 | 40G QSFP+ 850nm 300m CSR4 MPO |
