製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-3GSDI-4V1DTシリーズ
支払いと送料の条件
最小注文数量: 1組
価格: negotiable
パッケージの詳細: SDI繊維のコンバーターの標準的な輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、PayPal
供給の能力: 1000組/月
タイプ: |
単モード |
反射損失: |
> 15dB |
震えること: |
< 0=""> |
重量: |
3KG/pair |
タイプ: |
単モード |
反射損失: |
> 15dB |
震えること: |
< 0=""> |
重量: |
3KG/pair |
RS485検数が付いている繊維上の単一モード3G SDI 4チャネル コンバーター
RS485及び検数が付いている4チャネル3G-SDI繊維のコンバーター
SDIの繊維光学のコンバーターの利点
►4視覚繊維上のチャネル3G/HD-SDIのビデオ伝送
►信号の保全性を保障する自動ケーブルの同等化
►自動reclocking 270Mbit/s - 1.48Gbit/s-3Gbit/s
►3G/HD-SDIカメラ システムと直接互換性があるおよび4Chループ出力を支えるため
►長い伝達20までのkm （12.5miles） （任意他の間隔）
►サポート4Ch検数
►完全なデジタル非圧縮の放送水平な伝達;
►サポート1Chの後方RS485および4Ch検数;
►働く温度較差（- 10℃~+55℃）
技術索引
| SDIは入った | SMPTE 424M、SMPTE 292M、SMPTE 259M、DVB-ASI、DVB-SSIおよび電気通信/データ通信 |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| 入れられた数:4 | |
| 反射損失:>15DB | |
| 平衡:0-150m @3Gb/s | |
| コネクター:BNC | |
| 光学 | チャネル:1 |
| タイプ:単モード | |
| 伝送距離:20km （任意他の間隔） | |
| 反射損失:> 15dB | |
| 震えること: < 0=""> | |
| コネクター:FC/UPC （SC、任意LC、ST） | |
| SDIは出力した | 出力数:4 |
| 信号レベル:800mV体言 | |
| 上昇/落下の時間:200ps徴候 | |
| オーバーシュート: < 10=""> | |
| 反射損失:>15dB | |
| 震えること: < 0=""> | |
| コネクター:75Ω BNC | |
| データ | 1Ch RS-485 （完全な/半二重）およびサポートNRZ、RZIおよびマンチェスター |
| 最高。RS485のための57600bps | |
| コネクター:産業基準のねじ込み端子 | |
| 4Ch検数:、B、C、D | |
| 力および環境の徴候 | 実用温度:-10℃~+55℃ |
| 入力:1A@12VDC | |
| EMI/RFI:FCCの部15のクラスAのEU EMCの標準に会いなさい | |
| トラブル・フリー平均時間:>100000時間 | |
| SDIのビデオ フォーマットは支える |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
概観

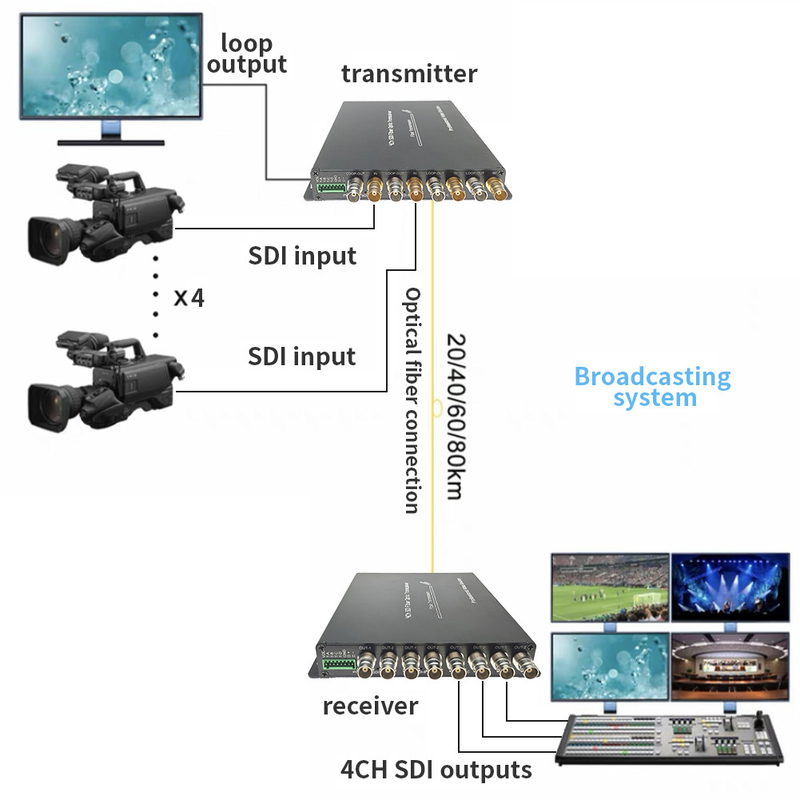

LNK-3GSDI-4V1DTシリーズは4チャネルHD/3G-SDIの標準的な高精細度の映像信号およびRS485および単一繊維の光ケーブルによって送信される検数信号を支える。繊維のコンバーター上のEリンク3G-SDIビデオは1080P 3G-SDI信号のための1つの送信機そして1の受信機を含んでいる。Eリンク3G-SDI繊維のコンバーターは単一の光ファイバーによって4 CH 3G-SDI映像信号を送信できループ出力、4Ch検数および後方にRS485を支える。ビデオ質は無圧縮の放送レベルである。それは放送分野で広く利用されている。
発注情報
| LNK-HDSDI-4V1D4T | 後方ループ出力+ 1Chの4 CH HD-SDIのビデオRS485 + 4Ch検数、SM 20km、FC、組使用される1つの送信機及び1台の受信機を含んで |
| LNK-3GSDI-4V1D4T | ループ出力が付いている4 CH 3G-SDIビデオ+後方RS485 + 4Ch検数、SM 20km、FC、組使用される1つの送信機及び1台の受信機を含んで |
