製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-HD-110
支払いと送料の条件
最小注文数量: 1組
価格: negotiable
パッケージの詳細: SDI繊維のコンバーターの標準的な輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、PayPal
供給の能力: 1000組/月
MTBF: |
≥100000時間 |
取り付けオプション: |
壁台紙 |
包装: |
アルミニウム場合 |
重量: |
0.43KG/pair |
MTBF: |
≥100000時間 |
取り付けオプション: |
壁台紙 |
包装: |
アルミニウム場合 |
重量: |
0.43KG/pair |
アルミニウム場合が付いている壁の台紙270Mbit 1.48Gbit 3Gbit SDI繊維のコンバーター
繊維のコンバーターへの3G/HD-SDI
SDIの繊維光学のコンバーターの利点
►各チャネルは埋め込まれる8チャンネルの可聴周波を含んでいる
►信号の保全性を保障する自動ケーブルの同等化
►自動再錠270Mbit/s - 1.48Gbit/s - 3Gbit/s
►HD-SDIのカメラ システムと直接互換性がある
►長い伝達機能少なくとも10のkm （6.2miles）、80までのkm
►ターミナル ブロックの入力;ホット スワップおよび熱いプラグ;
►完全なデジタル非圧縮の放送水平な伝達;
►調節の極度の視覚のダイナミック レンジそして自由;
►繊維光学WDM/CWDM/DWDMの技術;
►更新のために容易な1000Mの光ファイバー伝達;
►企業のレベルのさまざまな環境に適応可能な超広い温度較差（- 40℃~+85℃）;
技術索引
| 繊維の光学インターフェイス | |
| 繊維インターフェイス | 単信FC |
| 伝送距離 | 550m-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオ インターフェイス | BNC |
| ビデオ入出力インピーダンス | 75Ω |
| ビデオ入力は/電圧を消した | 典型的:1Vpp、最低0.5Vpp、最高1.5Vpp |
| ビデオ ビット・レート | 最高3.2Gb/s |
| 差動利得（10%~90% APL） | <1> |
| ビデオSDIの標準 | 270Mbps （SD-SDI）、1.485Gbps/M （HD-SDI） |
| SMPTE425M3Gb/sの地図を描くこと（3G-SDI） | |
| SMPTE424M 3Gb/sのシリアル・インタフェース（3G-SDI） | |
| データ | |
| 物理インターフェイス | 産業基準のねじ込み端子 |
| データ タイプ | RS422/RS485反対方向 |
| 頻度/率サポート |
最高。RS422のための115200bps 最高。RS485のための57600bps |
| BER | <10>9 |
| 電気 | |
| 力のアダプター | DC 5~25V |
| パワー消費量 | <5w> |
| LEDの表示器 | |
| P/S | 電源 |
| DAT | データ |
| 機械 | |

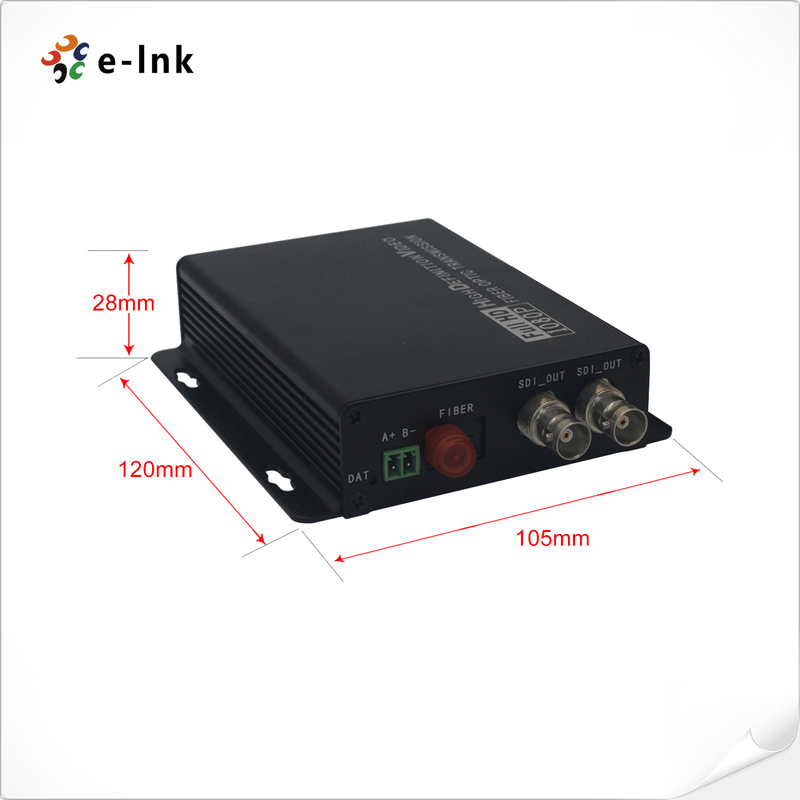

| 次元（LxWxH） | 120 x 105 x 28のmm |
| 重量 | 0.43KG/pair |
| 包装 | アルミニウム場合 |
| 選択の取付け | 壁台紙 |
| 環境 | |
| 働く温度 | -20℃~+70℃ |
| 保管温度 | -40℃~+80℃ |
| 働く湿気 | 0~95% |
| MTBF | ≥100000時間 |
概観
LNK-HD-110及びLNK-3G-110シリーズ3G/HD-SDI繊維のコンバーターはビデオ1チャネル3G/HD-SDIを（埋め込まれる可聴周波）支え及び繊維の光ケーブルによって送信されるRS422/485データ信号を逆転させそして3G/HD-SDIループ出力に信号を局部的に監察する。繊維のコンバーター上のEリンク3G/HD-SDIビデオは1080P 3G/HD-SDI信号のための1つの送信機そして1の受信機を含んでいる。
発注情報
| モデル | 記述 |
| LNK-HD-110-20 | RS422逆のデータ およびループの繊維のコンバーターへのHD-SDI、SMFのFC繊維のコネクター20KM、組使用される送信機および受信機を含んで |
| LNK-3G-110-20 | RS422逆のデータおよびループの繊維のコンバーターへの3G-SDI、SMFのFC繊維のコネクター20KM、組使用される送信機および受信機を含んで |
