製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-PDH-E4G4-2SFP
支払いと送料の条件
最小注文数量: 1単位
価格: negotiable
パッケージの詳細: 繊維媒体のコンバーターの標準パッケージ
受渡し時間: 5-10仕事日
支払条件: T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/Month
部分の重量: |
3kg |
寸法 (L×W×H): |
19インチ1U 485X138X44mm （WXDXH） |
電源: |
AC180V | 260V;DC – 48V;DC +24V |
実用温度: |
-10°C | 50°C |
部分の重量: |
3kg |
寸法 (L×W×H): |
19インチ1U 485X138X44mm （WXDXH） |
電源: |
AC180V | 260V;DC – 48V;DC +24V |
実用温度: |
-10°C | 50°C |
繊維光学のエクステンダー多モード繊維上の波長820nm HDMI

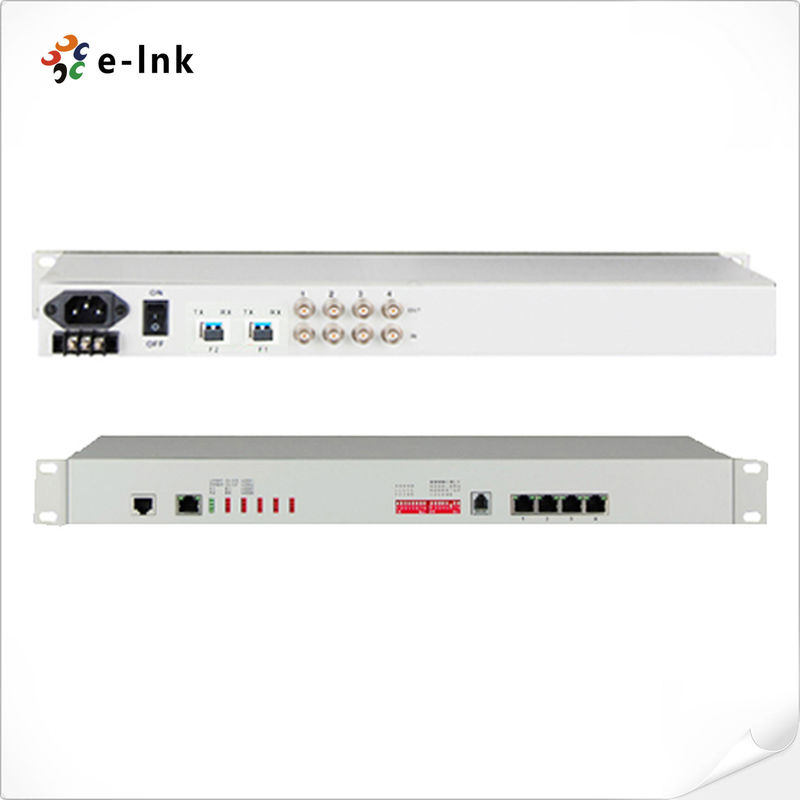

4E1 + 4GE 1+1繊維PDHの多重交換装置
HDMI繊維のエクステンダーの利点
·自己–版権ICに基づく
·モジュラー広い動的光学探知器
·装置はマスターの光ファイバーインターフェイスを提供し、仕事が決して壊れないことをバックアップ光ファイバーインターフェイス、二重光学左舷バックアップ機能は保障する
·イーサネット インターフェイス率は10M/100/1000Mの半分/双方向通信の自動交渉である
·4Channelイーサネット インターフェイスは4つのチャネルの論理的な分離にスイッチ インターフェイス、サポートVLAN、置くことができるである
·E1インターフェイスはG.703に従ったり、デジタル時計の回復および滑らかな段階ロックの技術を採用する
·1Channel PCMデジタル ビジネス電話（任意）
·光学場合の信号を失いなさい、である電源遮断リモート デバイスを検出できるまたは繊維は切られ、LEDによって警報を示す
·ローカル デバイスはリモート デバイスの作動状態を見ることができる
·2つの拡張インターフェイス、RS232/RS485/RS422/Manchesterコードのような1~2Channel非同期データを、拡張できる提供しなさい;
·1~2Channel声、1~4Channelスイッチ、または2/4可聴周波ライン等
·命令をリモート インターフェースのループバック提供しなさい、ライン維持を楽にしなさい
·伝送距離は中断なしに2-120Kmまでである
·AC 220V、DC-48V、DC24Vは任意である場合もある
·極性なしのDC-48V/DC24Vの電源の極性の検出機能
技術索引
| 変数 | 指定 |
| 繊維 | |
| マルチモード・ファイバ | |
| 繊維のタイプ | 50/125um、62.5/125um |
| 最高の伝送距離 | 5Kmの@ 62.5/125um単一モード繊維、減少（3dbm/km）の波長:820nm |
| 送信力 | -12dBm （分） ~-9dBm （最高） |
| 受信機の感受性 | -28dBm （分） |
| リンク予算 | 16dBm |
| 単モード繊維 | |
| 繊維のタイプ | 8/125um、9/125um |
| 最高の伝送距離 | 40Km |
| 伝送距離 | 40Kmの@ 9/125um単一モード繊維、減少（0.35dbm/km） |
| 波長 | 1310nm |
| 送信力 | -9dBm （分） ~-8dBm （最高） |
| 受信機の感受性 | -27dBm （分） |
| リンク予算 | 18dBm |
| E1インターフェイス | |
| インターフェイス規格 | 議定書G.703に従いなさい |
| インターフェイス率 | n*64Kbps±50ppm |
| インターフェイス コード | HDB3 |
| E1インピーダンス: | 75Ω （不均衡）、120Ω （バランス） |
| ジッターの許容 | 議定書G.742およびG.823と一致して |
| 許可された減少 | 0~6dBm |
| イーサネット インターフェイス（10/100M） | |
| インターフェイス率 | 10/100/1000Mbpsの半分/双方向通信自動交渉 |
| インターフェイス規格 | IEEE 802.3、IEEE 802.1Q （VLAN）と互換性がある |
| MACアドレスの機能 | 4096 |
| コネクター | RJ45の自動MDIXサポート |
| 力 | |
| 電源 | AC180V | 260V;DC – 48V;DC +24V |
| パワー消費量 | ≤10W |
| 次元 | |
| プロダクト サイズ | 19インチ1U 485X138X44mm （WXDXH） |
| 簡単な包装 | 522X198X82mm （WXDXH） |
| 部分の重量 | 3KG |
| 労働環境 | |
| 働く温度 | -10°C | 50°C |
| 働く湿気 | 5%~ 95% （凝縮無し） |
| 保管温度 | -40°C | 80°C |
| 貯蔵の湿気 | 5%~ 95% （凝縮無し） |
概観
この装置は1-4Channel E1インターフェイス、マスターの光ファイバーインターフェイスおよびバックアップ光ファイバーインターフェイス、1-4Channel 10M/100/1000Mのイーサネット インターフェイス（ライン率1000M）および2つの拡張インターフェイスを提供する。4Channelイーサネット インターフェイスはスイッチ インターフェイス、VLANを支えることができるである。2つの拡張インターフェイスはRS232/RS485/RS422非同期データの通信チャネルとして、声信号、2/4ラインE&Mのオーディオ信号、スイッチ信号、イーサネット信号（帯域幅2M）使用することができる。それは非常に適用範囲が広い。それに警報機能がある。仕事は信頼でき、安定した、そして低い電力の消費、小型高い統合である。
