製品詳細
起源の場所: 中国
ブランド名: E-link
証明: CE
モデル番号: LN K-MIDI
支払いと送料の条件
最小注文数量: 1pcs
価格: negotiable
パッケージの詳細: 繊維のコンバーターの標準への産業多重チャンネルRS-232/422/485連続は包装をカートンに入れる
受渡し時間: 7-10仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram、PayPal
供給の能力: 1000000PCS/Month
貯蔵の臨時雇用者: |
-40°Cへの85°C |
寸法 (LxWxH): |
172mm*167mm*45mm （LxWxH） |
重量: |
4KG |
実用温度: |
-10°Cへの+75°C |
貯蔵の臨時雇用者: |
-40°Cへの85°C |
寸法 (LxWxH): |
172mm*167mm*45mm （LxWxH） |
重量: |
4KG |
実用温度: |
-10°Cへの+75°C |

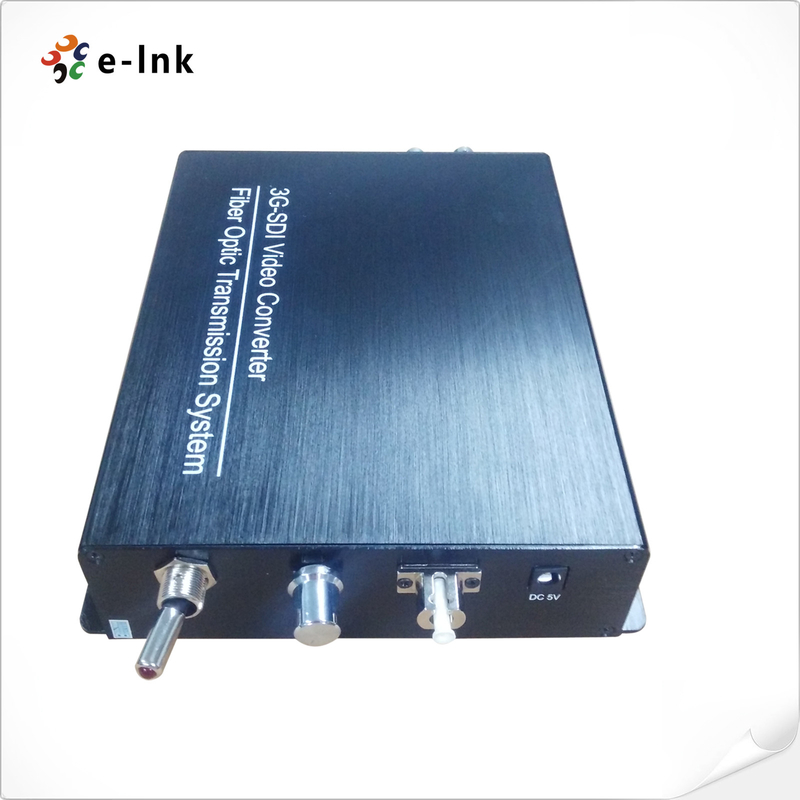

3G SD SDI繊維のエクステンダーRS232 RS422 RS485の可聴周波イーサネット検数の通話装置
3G/HD/SD-SDI、RS422、可聴周波、繊維の多重交換装置上のイーサネット、検数、通話装置及びリターン ビデオ
利点:
►サポートSMPTE 3G、HDおよびSD-SDIのデータ転送速度
►すべての病理学パターンを扱いなさい
►信号の保全性を保障する自動ケーブルの同等化
►リモート及び検数及び音声（通話装置）及びリターン ビデオを使って
►10/100イーサネット
►信号の保全性を保障する自動ケーブルの同等化
►自動錠を掛け直す270Mbit/s - 1.48Gbit/s - 3Gbit/s
►サポート信号のタイプ:270Mbit/sへのSMPTE 424M、SMPTE 292MおよびSMPTE 259Mの標準、DVB-ASIに従う3Gbit/s
►3G/HD/SD-SDIカメラ システムおよびサポートRS-232、RS-422およびRS-485データ議定書と直接互換性がある
►単一モード繊維の10+Kmか多モード繊維の300m
►ターミナル ブロックの入力、ホット スワップおよび熱い差し込むこと
►別の労働環境に適用される-10℃to 75℃からの実用温度の工業等級、
技術索引
| 概要の指定 | |
| 仕事の臨時雇用者 | -10°Cへの+75°C |
| 貯蔵の臨時雇用者 | -40°Cへの85°C |
| 湿気 | 0 | 95% （不凝縮） |
| 入力パワー | DC5V 3A |
| パワー消費量 | 15W |
| 純重量 | 4kg |
| 出現のサイズ | 172mm*167mm*45mm （LxWxH） |
| 光ファイバー | |
| 波長 | 1310nm/1550nm/CWDM |
| 出力電力 | -6~-1dBm |
| Rxの感受性 | <-18dbm> |
| 伝送距離 | SM繊維10+km、繊維MMの300m |
| 光コネクタ | Dal LC /FC/ST/SC/MX/ Lemo/中性微子（任意） |
| SDI入出力 | |
| 信号のフォーマット | SMPTE 424M、SMPTE 292M、SMPTE 259M |
| データ転送速度 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| ケーブルの同等化 | 自動ケーブルEQ （ベル洞穴1694Aケーブル） |
| 250m @ 270Mbit/s、140m @ 1.5Gbit/s、80m @ 3Gbit/s | |
| SDIインターフェイス | BNC 75オーム |
| 通話装置 | |
| カメラの視覚のアダプター | |
| インターフェイス | 4pin XLR （男性） /5pin XLR （女性）/3.5mmヘッドホーンのジャッキ |
| マイクロフォン | 黙秘者が付いているMicの入力および先買権によって獲得するため |
| ヘッドホーン | 容積を使って上下に |
| 音声 | バランスまたは不均衡の回線レベル |
| 検数 | |
| カメラの視覚のアダプター | |
| インターフェイス | 4pin空気頭部か3pin小型XLR |
| 出力 | 乾接点の閉鎖かぬれた+12V |
| :不足分か+12V | |
| :開いたまたは0V | |
| リモート・コントロール | |
| インターフェイス | 産業基準のターミナル ブロック |
| データ | RS422 /RS232/RS485 |
| イーサネット | |
| 港 | 10/100の基盤T、RJ-45コネクター |
| 仕事モード | 双方向通信/半二重 |
| データ転送速度 | 10mビット/秒及び100つのMビット/秒のイーサネット（自動適応性がある） |
概観
LN K-MIDIシリーズは可聴周波、単一モードまたは多モード繊維上のイーサネット、検数、通話装置及びリターン ビデオを送信するSMPTE 424M-2006によって3G、HDまたはSD-SDI、機能との292および259 10/100基盤TのイーサネットRS422送信することを、可能にする。すべてのデータ・チャネルは同時に利用できる。システムはカメラからの基地局に3G/HD-SDI信号を運び、帰りのビデオ（3G/HD-SDI）、リモート・コントロール データ、GENロック、通話装置、検数、音声および10/100Mのイーサネットはまた提供される。システムはあらゆるスタジオに戦術的なまたはSMPTE雑種繊維SM/MMに複数のカメラ3G/HD-SDIの生産のために必要とされる信号すべてをケーブル置き、強い、トラブル・フリーの結合性か遠隔生産を保証する。
