製品詳細
Place of Origin: China
ブランド名: E-link
証明: CE, RoHS, FCC
モデル番号: LNK-AA7DM3-10
支払いと送料の条件
Minimum Order Quantity: 1PCS
価格: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
製品名: |
100G活動的な光ケーブル |
データ転送速度: |
10/25/40/100G |
ケーブル タイプ: |
AOCケーブル |
ケーブル色: |
緑色 |
コネクタタイプ: |
QSFP28へのQSFP28 |
ケーブル長: |
10メートル |
ケーブル ジャケットの材質: |
PVC |
動作温度: |
-5~75℃ |
製品名: |
100G活動的な光ケーブル |
データ転送速度: |
10/25/40/100G |
ケーブル タイプ: |
AOCケーブル |
ケーブル色: |
緑色 |
コネクタタイプ: |
QSFP28へのQSFP28 |
ケーブル長: |
10メートル |
ケーブル ジャケットの材質: |
PVC |
動作温度: |
-5~75℃ |

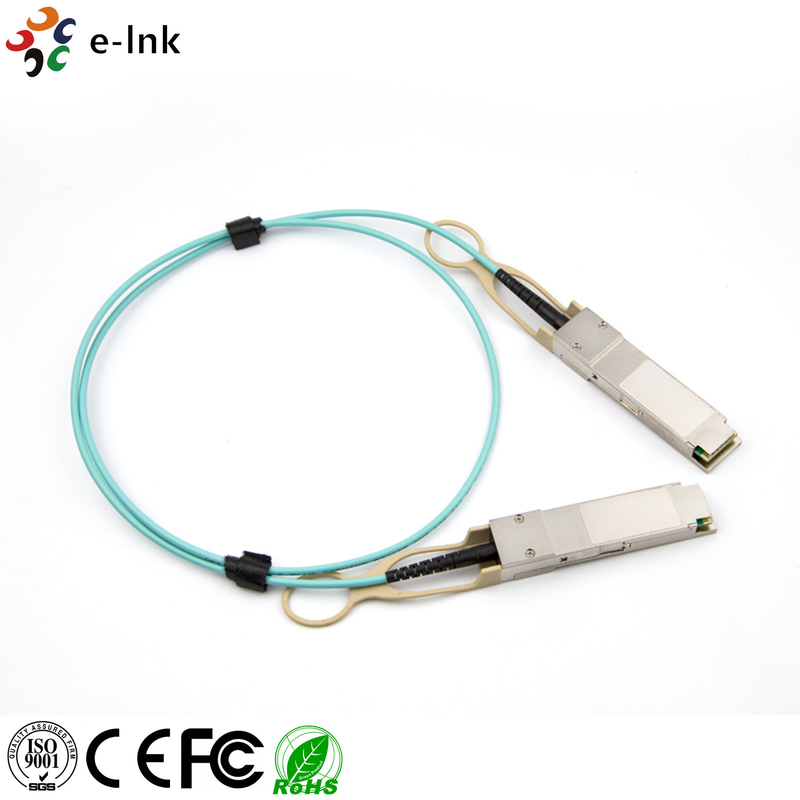

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network高速,高密度,低レイテンシー,低消費電力,軽量などの利点があります
クアッド・スモール・フォーム・ファクタブル (Quad Small Form-factor Pluggable, QSFP) は,低プロフィール,低消費電力の電気コネクタの一種である. 40GBASE-SR4,QDR,DDR,SDR (インフィニバンド) に適合している.双方向の並列リンクをサポートします.3125Gb/s 1レーン,x4チャンネル. そしてこのコネクタは,最大100mまで到達することができます. また,バンドルマルチモードファイバー配列, 850nm VCSEL4配列,PINダイオード4配列とI2C管理インターフェース0から70度までの温度で動作し 3.3Vの電源電圧が必要です.接続アプリケーションの便利性と柔軟性を提供するために電気38ピンコネクタとして設計されています.
これらの値は,モジュールの損傷限界値を表します.単一の絶対最大評価値を超えたストレスは,他のすべてのパラメータが推奨動作条件内にいる場合でも,モジュールに即時の壊滅的な損傷を引き起こす可能性があります..
表.1 絶対最大値
| パラメータ | 条件 | ミニ | マックス | 単位 |
| 電源電圧 3.3V | -0だった5 | 3.75 | V | |
| I/O パッドの電圧 | -0だった5 | VDD+05 | V | |
| インプット・スイングの差 | 1.5 | Vpp | ||
| 保存温度 | 凝縮しない | -40歳 | 85 | 摂氏 |
| 電源付きケースの温度範囲 | 凝縮しない | - 5 | 70 | 摂氏 |
| 相対 の 湿度 | 5 | 85 | % | |
| 高速ピンの静的放電電電圧 | 人体モデル | 500 | V | |
| 静的放電電圧 他のピン | 人体モデル | 2000 | V | |
| QSFPケースへの空気の放出 | EN61000-4-2 基準B 試験 | 15 | kV | |
| QSFPケースへのコンタクト放出 | EN61000-4-2 基準B 試験 | 8 | kV |
表2 推奨運転条件
| パラメータ | 条件 | ミニ | タイプする | マックス | 単位 |
| レーンごとにデータレート | 8B/10BCコード,64B/66Bコード | 1 | 26 | Gbit/s | |
| 3.3V 供給電圧 | 3.13 | 3.3 | 3.47 | V | |
| 波紋を含む電源騒音 | VCC_HOST で測定された動作周波数に 1kHz | 50 | mVpp | ||
| ケース温度 | 0 | 35 | 70 | 摂氏 |
テーブル5 データレート仕様
| シンボル | パラメータ | ミニ | 典型的な | マックス | ユニット | 注記 |
| BR | レーンあたりビットレート | 10 | 25.781 | 28 | Gbit/s | 28Gbps の BER 性能が低い |
| BER | ビットエラー率 | 10ほら12 | 1.2.3 |
1.ビットエラーレートは,PRBS 231-1 パターンで25.781Gbit/sでテストされます.
2.100G QSFP28 AOCには,ホストボードに使用されるSFF-8662またはSFF-8672に準拠する電気コネクタが必要で,電気インターフェース仕様を保証する.
私たちは,私たちのすべての光ファイバーアクセサリー製品に 総合的な技術サポートとサービスを提供します.私たちの経験豊富な技術スタッフは,あなたの質問や懸念にあなたを助けるために利用可能ですオンラインや電話でのサポートも提供しています. そのため,いつでも必要な時に必要な支援を受けることができます.
私たちは業界で最も高い品質の技術サポートとサービスを提供することに コミットしています私たちの知識の豊富なチームは,あなたの質問に答え,私たちの製品とサービスについての詳細な情報を提供するために利用可能ですファイバーオプティックアクセサリー製品から最大限の利益を得られるようにしています
ファイバーオプティックアクセサリー製品に問題がある場合は,ご連絡ください. 私たちは迅速かつ効率的に問題を解決するために最善を尽くします.ファイバー・オプティック・アクセサリー製品が 正常に機能し,最大限に活用できるようにします..
繊維光学用アクセサリーは 耐久性も軽さも兼ね備えた箱に 泡状の包装用紙で包装され 箱はパッキングテープで封印されます適切な住所と運送情報とラベルを貼る商品のサイズと重量に応じて,物品は陸上,空中,または海上輸送で送られます.
|
部分番号 |
データレート |
長さ |
コネクタタイプ |
ケーブルタイプ |
温度範囲 |
ケーブルジャケット |
|
LNK-AA7DM3-1 |
100Gまで |
1m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-2 |
100Gまで |
2m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-3 |
100Gまで |
3m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-5 |
100Gまで |
5m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-7 |
100Gまで |
7m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-10 |
100Gまで |
10m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-15 |
100Gまで |
15m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-20 |
100Gまで |
20m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-25 |
100Gまで |
25m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
|
LNK-AA7DM3-30 |
100Gまで |
30m |
QSFP28からQSFP28 |
AOCケーブル |
0~70°C |
PVC |
注記:
1. 100GBASE QSFP28 から QSFP28 AOC は,Cisco,Arista,Juniper,Dell,Brocade など他のブランドの対応機器で個別にテストされます.そしてE-Linkのインテリジェント品質管理システムのモニタリングを通過します.
2定製された100GBASE QSFP28 から QSFP28 AOC は,様々な長さで利用できます.
