製品詳細
Place of Origin: China
ブランド名: E-link
証明: CE, RoHS, FCC
モデル番号: LNK-3GSDI-8V
支払いと送料の条件
Minimum Order Quantity: 1pair
価格: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
製品名: |
SDI繊維のコンバーター |
力のアダプター: |
AC 110~220V |
送信距離: |
20km |
繊維の種類: |
シングルモード |
ケース: |
アルミケース |
体重: |
7KG/pair |
製品名: |
SDI繊維のコンバーター |
力のアダプター: |
AC 110~220V |
送信距離: |
20km |
繊維の種類: |
シングルモード |
ケース: |
アルミケース |
体重: |
7KG/pair |

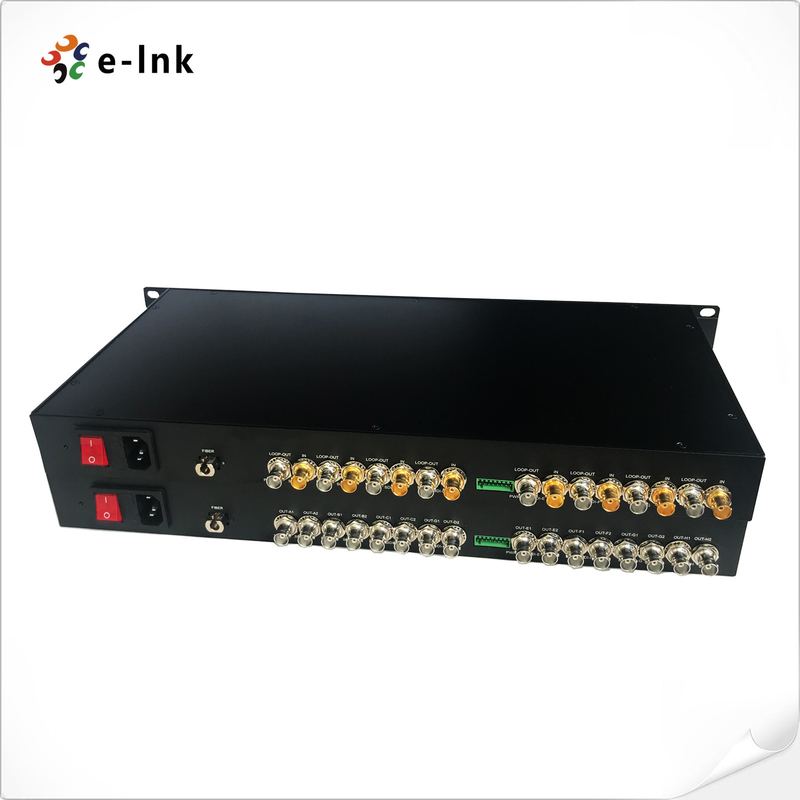

LNK-SDI-8Vシリーズは,単一の光ファイバーケーブルで送信およびモニタリングされる8チャネル標準高画質ビデオ信号をサポートする.送信機と受信機ユニットを通じて1080p3G-SDI信号を達成できるE-Link 3G-SDI ビデオ・オーバー・ファイバー・コンバータの一部である.E-Link SD/HD/3G-SDIファイバーコンバータは,1つの光ファイバーを通して 8-Ch SD/HD/3G-SDI Video と 1-Ch Reverse RS-485 データ信号を送信することができますさらに,ビデオ品質は放送標準に達し,オーディオはCDレベルに設定されています. さらに,リバースRS-485データ通信フォーマットもサポートしています.
高品質の8チャネルSD/HD/3G-SDI送信に最適です信号の整合性を確保するために自動的にケーブルを均衡させ,270Mbit/s - 1から自動リクロッキングを提供します.48Gbit/s - 3Gbit/s. さらに,3G-SDIカメラシステムと直接互換性があり,リバースRS-485データプロトコルで動作する.
このファイバー最適のビデオ伝送は 印象的な距離も持っていて 10キロメートルや 120キロメートルまでデータを送信できますターミナルブロック出力は,産業用アプリケーションを可能にし,ホットスワップとホットプラグをサポート完全なデジタル非圧縮放送レベル伝送,光ファイバーWDM/CWDM/DWDM技術と超光学動的範囲を使用して,トラブルシューティングと監視は簡単です.
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェイス (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485を逆方向に |
| 周波数/レートサポート | RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | AC 110~220V |
| 電力消費量 | <15W |
| LED インジケーター | |
| SDI A/B/C/D/E/F/G/H | SDI ビデオ |
| PWR | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 19インチ 1U (483 x 220 x 44.45mm) |
| 体重 | 7kg/ペア |
| ケース | アルミケース |
| マウントオプション | ラックマウント |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
SDI ファイバーコンバータの技術サポートとサービスを提供します. 私たちのサポートチームは,私たちの製品に関する質問に答えるために利用可能です.
また,製品マニュアル,オンラインチュートリアル,ビデオサポート.
私たちは最高レベルの顧客サービスを提供し,お客様が製品で最高の体験を 享受できるように努めています.
SDI ファイバーコンバーター製品は,製品の安全な配送を保証するために適切に梱包され,出荷されるべきです.SDI ファイバーコンバーター製品の梱包と輸送では,以下の手順を遵守する必要があります.:
| モデル | 記述 |
| LNK-SDI-8V | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト 20km,SM,LC,送信機1台と受信機1台を含む,ペアで使用 |
| LNK-SDI-8V1R | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-SDI-8V1A | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-8V | 19インチ 1U 8-Ch 3G-SDI 1080P ループアウト付きビデオ,20km,SM,LC,送信機1台と受信機1台を含む,ペアで使用 |
| LNK-3GSDI-8V1R | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-8V1A | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC, 1つの送信機と 1つの受信機を含む,ペアで使用 |
