製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001 / CE / RoHS / FCC
モデル番号: Eリンク SFP-BIDI
支払いと送料の条件
最小注文数量: 1Pair
価格: Negotiate
パッケージの詳細: 光ファイバーアクセサリー 標準紙箱
受渡し時間: 1-3 営業日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力: 1000000pcs/月
データレート: |
ギガビットイーサネット1.25G |
バイアス流れ: |
0から100mA |
使用温度: |
0 から +70 |
曲線半径: |
≥40mm |
TX力: |
-5から0dBm |
rx力: |
-23から-3dBm |
データレート: |
ギガビットイーサネット1.25G |
バイアス流れ: |
0から100mA |
使用温度: |
0 から +70 |
曲線半径: |
≥40mm |
TX力: |
-5から0dBm |
rx力: |
-23から-3dBm |

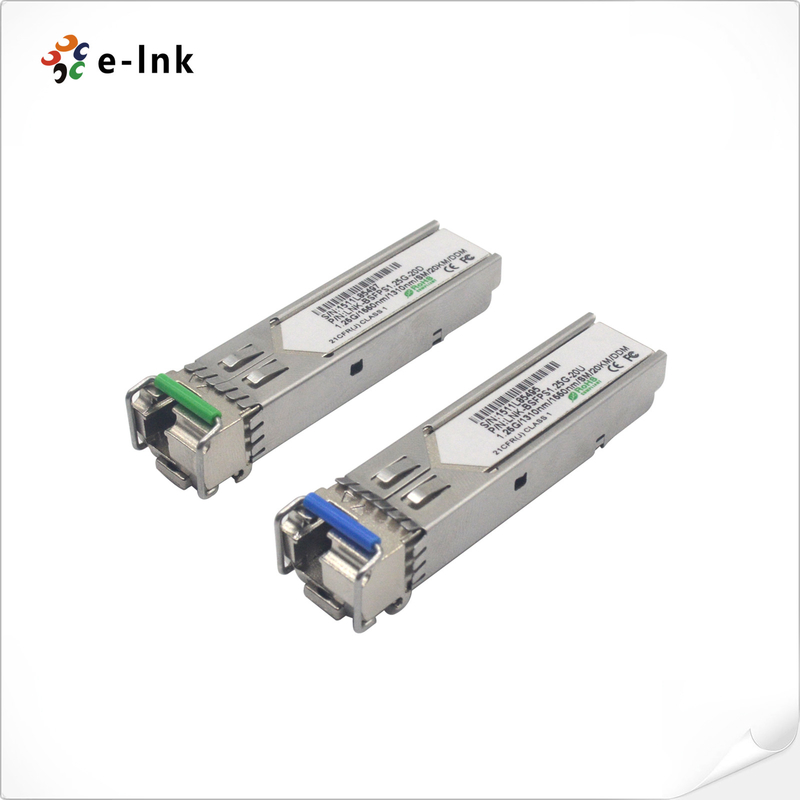

1.25Gbps SFP双方向トランシーバー,20km リーチ 1310nm TX / 1490nm RX
光ファイバー用アクセサリー利点:
SFP-BIDIトランシーバーは,二重データレートをサポートする高性能で費用対効果の高いモジュールです
SMFで1.25Gbps/1.0625Gbpsと20kmの送信距離を保持する.
このトランシーバーは3つの部分で構成されています:DFBレーザー送信機,PIN光二極管
トランスインペダンス前増幅器 (TIA) とMCU制御ユニット.すべてのモジュールはクラスIレーザーを満たす
安全性要件
トランシーバーは,SFPマルチソース協定 (MSA) とSFF-8472に対応している.
詳細については,SFP MSA を参照してください.
モジュールブロック図
適用する
テクニカルパラメータ
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | 1290 | 1310 | 1330 | nm | |||
| スペクトル幅 (−20dB) | ∆λ | 1 | nm | |||||
| 横モード抑制比 | SMSR | 30 | dB | |||||
| 平均出力 | パウト | - 5 | 0 | dBm | 1 | |||
| 絶滅率 | 緊急事態 | 9 | dB | |||||
| 光学上昇/下降時間 (20%~80%) | tr/tf | 0.26 | ns | |||||
| データ入力スイング微分数 | VIN | 400 | 1800 | mV | 2 | |||
| 入力差阻力 | ZIN | 90 | 100 | 110 | オー | |||
| TXを無効にする | 無効にする | 2.0 | Vcc | V | ||||
| 有効にする | 0 | 0.8 | V | |||||
| TXの欠陥 | 欠点 | 2.0 | Vcc | V | ||||
| 普通 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中央波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 受容器の感受性 | -23歳 | dBm | 3 | |||||
| 受信機の過負荷 | -3 | dBm | 3 | |||||
| ローズ・デ・アセット | ロスD | -24歳 | dBm | |||||
| ローズ・アースート | ロスA について | -35歳 | dBm | |||||
| LOS ヒステレシス | 1 | 4 | dB | |||||
| データ出力スイング差分 | ヴォート | 400 | 1800 | mV | 4 | |||
| ロス | 高い | 2.0 | Vcc | V | ||||
| 低い | 0.8 | V | ||||||
タイミングと電気
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット |
| Tx 消去 消去 時間 | t_on | 1 | ms | ||
| TX 停止 確認 時間 | t_off | 10 | μs | ||
| Tx 欠陥のリセットを含む初期化する時間 | t_init | 300 | ms | ||
| Tx 欠陥確認時間 | t_fault | 100 | μs | ||
| Tx のリセットを無効にする | t_reset | 10 | μs | ||
| LOS 確認時間 | t_loss_on について | 100 | μs | ||
| ローズ・デ・アセット・タイム | t_loss_off (t_損失) | 100 | μs | ||
| シリアルIDクロックレート | f_serial_clock (f_シリアル_クロック) | 400 | KHz | ||
| MOD_DEF (0:2) - 高 | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - 低い | VL について | 0.8 | V |
診断仕様
| パラメータ | 範囲 | ユニット | 精度 | カリブレーション |
| 温度 | 0 から +70 | °C | ±3°C | 内部 / 外部 |
| -40から+85 | ||||
| 電圧 | 30.0から36 | V | ±3% | 内部 / 外部 |
| バイアス電流 | 0から100 | mA | ±10% | 内部 / 外部 |
| TX パワー | -5対0 | dBm | ±3dB | 内部 / 外部 |
| RX パワー | -23から-3 | dBm | ±3dB | 内部 / 外部 |
