製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

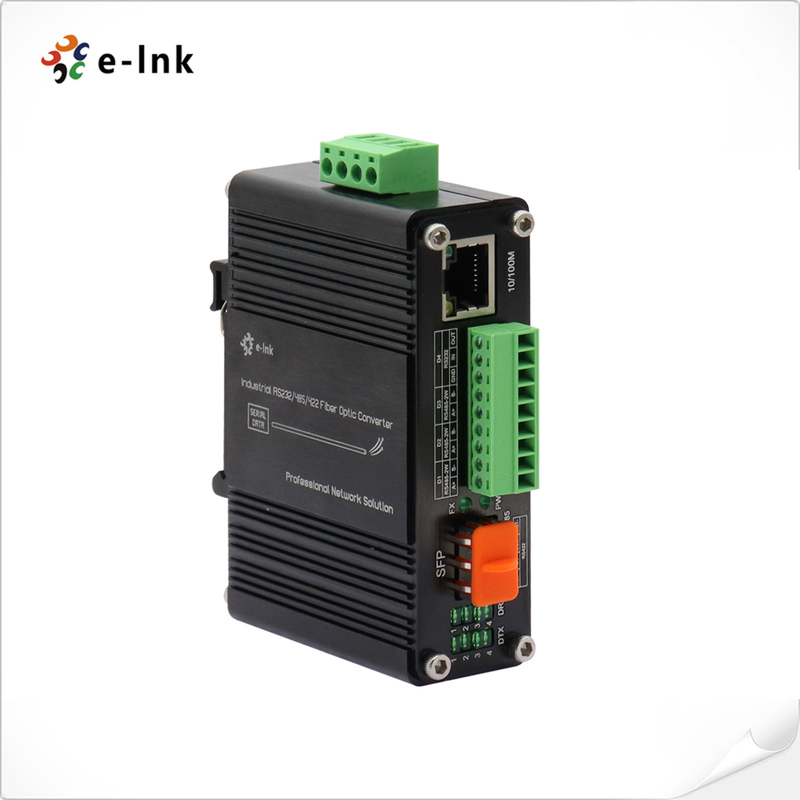

ミニインダストリアル 10/100Base-T から 100Base-X SFP ファイバーイーサネット メディア 変換器
イーサネットメディアコンバータ特徴
1 x 10/100BASE-T RJ45 ポートと自動 MDI / MDI-X 機能
1 x SFPポート,100Base-FX
1 x RS232/RS485/RS422 シリアルポート
完全/半複製,自動交渉をサポートする
IEEE 802.3az エネルギー効率の良いイーサネット (EEE) に準拠する
ネットワーク診断用のLEDインジケーター
内部に電圧圧と静電保護装置が組み込まれています
12~48VDC 端末ブロックの電源入力
DIN-Railと壁掛け装置をサポートします
環境に耐える -40°Cから75°C
(-40°Fから167°F) 動作温度
概要
LNK-IMCRS1100-SFPは,外部SFPモジュールと
EN55022規格を満たしている.これは,動作温度範囲が
LNK-IMCRS1100-SFPは10/100Base-Tと100Base-X SFPとRS232/RS485/RS422をサポートしている.
シリアルデータ. イーサネットポートは,半デュプレックスとフルデュプレックスモードの両方をサポートします. ユーザーは,異なるタイプのデータを使用することができます.
SFP モジュール (単モード/マルチモードファイバー,1/2コア) 必要に応じて.標準RS232/RS485/RS422を変換する
マルチモードファイバーで2kmまで,光ファイバーで80kmまで信号を拡張するために,光ファイバーリンクへの信号 / RJ45データ
シングルモードファイバー
テクニカルインデックス
| イーサネット | |
| 基準 | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az エネルギー効率の良いイーサネット (EEE) | |
| 処理タイプ | 保存・転送 |
| 前向きフィルタ率 | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| パケットバッファメモリ | 1 Mbit |
| 最大 パケット長さ | 9Kバイト |
| アドレス 表 サイズ | 2K MAC アドレス |
| インターフェース | |
| イーサネットポート: | 1 x RJ45 |
| オプティカルポート: | 1 x SFP100Base-FX |
| シリアルポート | 1 x RS232/RS485/RS422 産業用ターミナル |
| RS232/RS485/RS422 | |
| シリアルインターフェイス | 産業ターミナル |
| 信号ポート | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H は 1Ch 高速 RS422 にグループ化できる. |
| バウド率 | RS485/RS422/RS232:4800〜460800 |
| スタンダード | EIA/TIA RS232/485/422 |
| シリアル距離 | RS232: 15メートル RS485/422: 1000メートル |
| 税率 | 最大2Mbps |
| RS-232 | TXD,RXD,GND - 両方向 |
| RS-485 | D+,D-,GND - 二方向 |
| 静的保護 | 15KV電動静電放電 (ESD) 保護 |
| 超電圧保護 | 1500W/秒 超電圧保護 |
| 電気・機械 | |
| 入力電源 | 12~48VDC 4ピンの端末ブロック |
| 電力消費量 | 3W マックス |
| 尺寸 (WxDxH) | 95 x 70 x 30 mm |
| 体重 | 0.25キロ |
| ケース | アルミケース |
| マウントオプション: | DINレール/壁掛け |
| LED インジケーター | |
| PWR | パワー状態 |
| 外国為替 | データ LINK 状態 |
| 10/100M | イーサネット状態 |
| DTX 1 2 3 4 | シリアルデータの状態 |
| DRX 1 2 3 4 | シリアルデータの状態 |
| 環境問題 | |
| 動作温度: | -40°Cから75°C (-40°Fから167°F) |
| 保存温度: | -40°Cから85°C (-40°Fから185°F) |
| 相対湿度: | 5%~95% 凝縮しない |
| MTBF | >20000時間 |
| 規制による承認 | |
| ISO9001,CE,FCC,RoHS | |
EMI: EN55022:2010+AC: 2011,Aクラス EN 61000-3-2:2006+A1: 2009+A2: 2009 EN 61000-3-3:2013 EN55024:2010 | |
EMSについて IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4:2012 (EFT) IEC 61000-4-5:2014 (急増) IEC 61000-4-6:2013 (CS) IEC 61000-4-8:2009 (PFMF) | |
適用する
注文情報
| モデル | 記述 |
| LNK-IMCRS1100-SFP | ミニインダストリアル 10/100Base-T から 100Base-X SFP ファイバーイーサネットメディアコンバータ 1Ch RS232/RS485/RS422 |
| SFP オプション | SFP オプション SFP オプションページ (産業用SFP) で SFP を選択してください. |
| SFP モジュールは別途購入します. | |
| マウントオプション | 既定のDIN-Rail Bracketがインストールされている.壁マウントブラケットが付属している. |
| 電力オプション | 24W/1A 24VDC電源 トर्मナルブロックの開いたワイヤー |
| 電力供給は別途購入します. |
