製品詳細
Place of Origin: China
ブランド名: E-link
証明: CE
Model Number: LNK-M12G-1V1T1D-20
ドキュメント: E-link LNK-M12G-1V Mini 12G....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～85℃ |
Power: |
5-15 VDC |
Output cable specification: |
≤70m@12G SDI Belden 1694A |
Resolution range: |
3840*2160@60Hz |
Input: |
1 x 12G-SDI on BNC |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～85℃ |
Power: |
5-15 VDC |
Output cable specification: |
≤70m@12G SDI Belden 1694A |
Resolution range: |
3840*2160@60Hz |
Input: |
1 x 12G-SDI on BNC |
製品の利点
► 各SDIチャンネルには、8チャンネルのオーディオが埋め込まれています
► 信号の完全性を確保するための自動ケーブルイコライゼーション
► サポート ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) および ST-259(SD)
► 統合 リクロッカー ロック に SMPTE レート の 11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps またはDivide-by-1.001 サブレート および 270 Mbps
► 直接互換性12G/6G/3G12G カメラシステム
► 最大10 km (6.2マイル)、最大80 kmの長距離伝送能力
技術インデックス
|
フォーマット |
サポート ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) および ST-259(SD) |
|
互換性 |
互換性 と DVB-ASI および AES10 (MADI) |
|
入力 |
1 x 12G12G BNC |
|
出力 |
1 x LC 光ファイバー |
|
1 x 12G12G BNCループアウト |
|
|
サポートされている解像度 |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
解像度範囲 |
3840*2160@60Hz |
|
入力 ケーブル仕様 |
≤70m@12G SDI Belden 1694A |
|
出力ケーブル仕様 |
≤70m@12G SDI Belden 1694A |
|
データ型 |
後方タリー |
|
データ型 |
後方RS485 |
|
光伝送帯域幅 |
270MHz～12GHz |
|
電源 |
5-15 VDC |
|
消費電力 |
, SMF, LCファイバーコネクタ W (最大) |
|
寸法 (LxWxH) |
80 x 40 x 20 (mm) |
|
保管温度 |
-40℃～80℃ |
|
動作温度 |
-40℃～85℃ |
概要

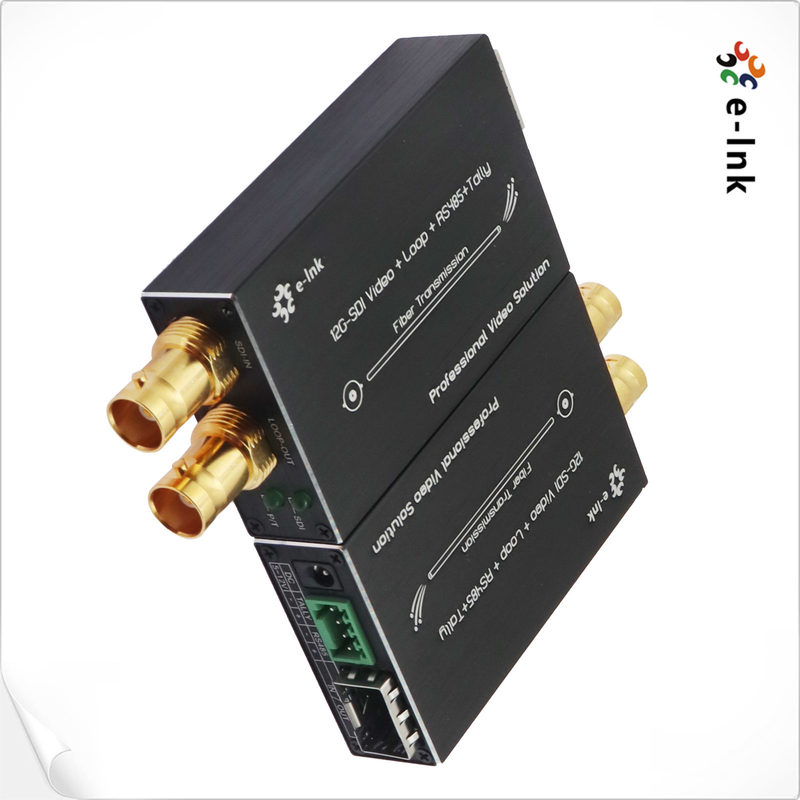

LNK-M12G-1V1T1Dシリーズ012G-SDI ファイバーコンバーターは1Chをサポート12G ビデオ (オーディオ埋め込み), 1Ch タリー信号と1Ch 後方RS485 光ファイバーケーブルを介して送信されます, そして、12Gループ出力でローカルに信号を監視します。E-link 12Gファイバーコンバーター上のビデオには、 HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P
の送受信機が含まれています。
アプリケーション
|
注文情報 |
モデル |
|
説明ミニタイプ12G-1V1T, SMF, LCファイバーコネクタ 2 |
0ミニタイプ12G -SDI to Fiberコンバータータリー付き, リバースRS485 およびループアウト, SMF, LCファイバーコネクタ 2 |
