製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
Model Number: LNK-POE100
ドキュメント: EFYRB8~H.PDF
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature:: |
0℃ to 50℃ |
Dimensions (WxDxH):: |
110(W) x 40(H) x 140(L) (mm) |
Net Weight: |
540g approx. / unit |
Case Material: |
Iron |
Operating Humidity: |
90% max, non-condensing |
Operating Temperature:: |
0℃ to 50℃ |
Dimensions (WxDxH):: |
110(W) x 40(H) x 140(L) (mm) |
Net Weight: |
540g approx. / unit |
Case Material: |
Iron |
Operating Humidity: |
90% max, non-condensing |
製品の利点
· 10/100Base-TX UTP - 100Base-FX 光ファイバメディア変換
· IEEE802.3af PoE PSE 互換
· 内蔵 AC/DC 電源
· 過電流保護
· マルチモードおよびシングルモード用の SC、BiDi、または LC コネクタの選択
· さまざまな設定を行うための DIP スイッチ
· LFP (リンク障害パススルー) サポート
技術指標
|
データレート |
10/100 Mbps (802.3 10Base-T/802.3u 100Base-T) |
|
100Mbps (100Base-FX) |
|
|
入力電力要件 |
|
|
入力電圧 |
100 VAC ～ 240 VAC |
|
入力周波数 |
47 Hz ～ 63 Hz |
|
Power over Ethernet 出力 |
|
|
ピン割り当てと極性 |
4/5 (V+), 7/8 (V-) |
|
出力電力 |
注文情報をご参照ください |
|
効率 |
75% 以上 |
|
短絡保護 |
自動回復 |
|
過電流保護 |
自動回復 |
|
環境条件: |
|
|
動作温度 |
0℃ ～ 50℃ |
|
冷却 |
自然空冷 |
|
保管温度 |
-20℃ ～ +85℃ |
|
動作湿度 |
最大 90% (結露しないこと) |
|
機械的仕様 |
|
|
ケース材質 |
鉄 |
|
ケースの色 |
黒 |
|
正味重量 |
約 540g / ユニット |
|
寸法 |
110(幅) x 40(高さ) x 140(奥行き) (mm) |
|
注:トランシーバの長さは含まれません |
|
|
コネクタ |
|
|
AC 入力 |
IEC-J-4 |
|
LAN |
シールド RJ-45 |
|
光ファイバ |
注文情報を参照 |
概要

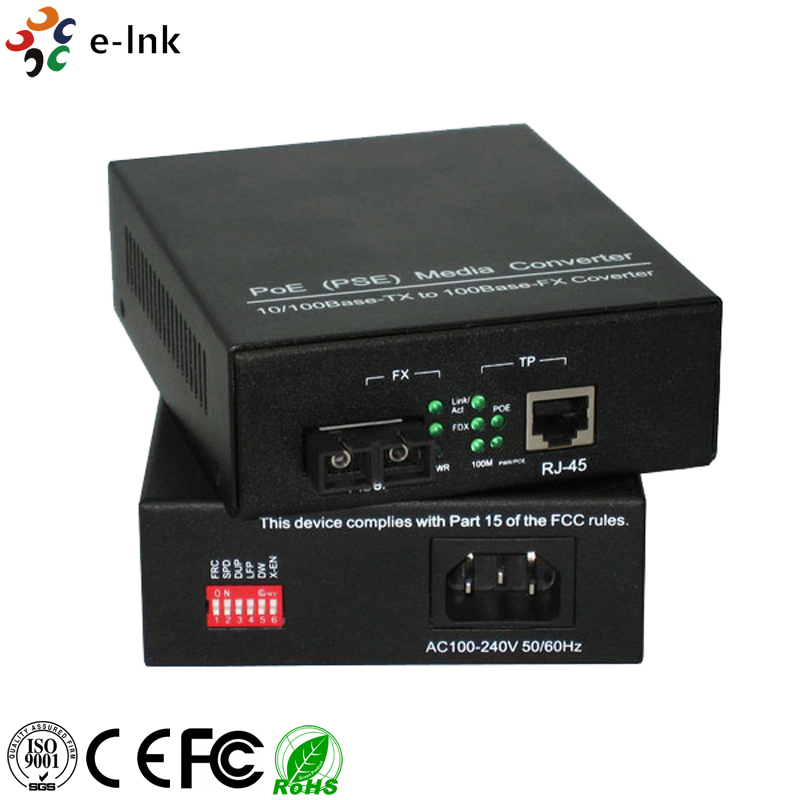

LNK-POE100 は、2 種類のネットワークセグメントを簡単に接続できる 10/100Base-TX - 100Base-FX メディアコンバータです。IEEE802.3af 規格に準拠した AC/DC 電源の PoE メディアコンバータは、Power Sourcing Equipment (PSE) であり、光ファイバリンクを介して転送されたデータと 48V (または他の電圧) 電源を組み合わせ、CAT5 UTP ケーブル (ケーブル長最大 100 メートル / 330 フィート) を介して IEEE802.3af 対応デバイス (PD) に電力を供給します。
アプリケーション
注文情報
|
P/N |
説明 |
- |
X |
X |
- |
X |
X |
X |
X |
|
LNK-POE100 |
10/100M POE (PSE) メディアコンバータ |
|
T: IEEE802.3at F: IEEE802.3af N: 非－標準 |
1:15.4W 2: 25W 3: 30W 5: 50W |
|
S: デュプレックス シングルモード M: デュプレックス マルチモード B: シンプレックス シングルモード SFP: SFP スロット |
3: TX 1310nm 4: TX 1490nm 5: TX 1550nm 8: TX 850nm |
S: SC F: FC T: ST L: LC |
05: 550M 2: 2KM 20: 20KM 40: 40KM |
