製品詳細
起源の場所: 中国
ブランド名: E-Link
証明: SO9001,CE,ROHS,FCC

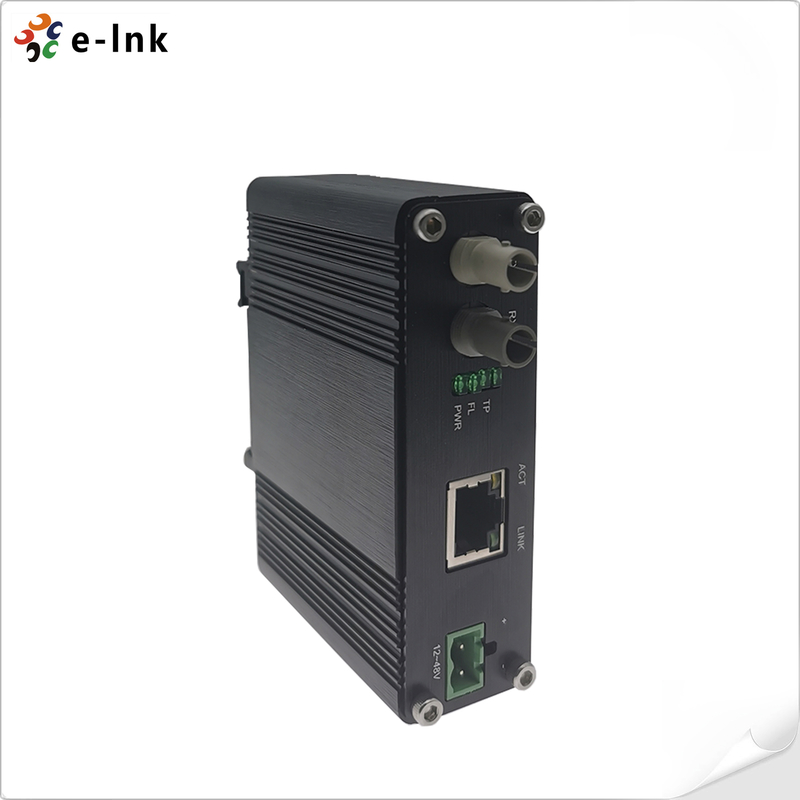

モデル番号: E-link ミニインダストリアル 10Base-T イーサネットから 10Base-FL ファイバーオプティカルメディア変換器
支払いと送料の条件
最小注文数量: 1pcs
価格: 交渉可能
パッケージの詳細: ファイバーメディアコンバーター 標準紙箱
受渡し時間: 3~5 営業日
支払条件: T/T、ウェスタンユニオン、MoneyGram、Paypal
供給の能力: 100000個/月
トランスミッションタイプ:: |
ベースバンド |
繊維の種類: |
マルチモード |
入力パワー:: |
12~48VDCの2ピン ターミナル ブロック |
包装:: |
アルミケース |
サイズ: |
95 x 70 x 30のmm |
配送の詳細: |
支払が受け取った3-5仕事日後 |
トランスミッションタイプ:: |
ベースバンド |
繊維の種類: |
マルチモード |
入力パワー:: |
12~48VDCの2ピン ターミナル ブロック |
包装:: |
アルミケース |
サイズ: |
95 x 70 x 30のmm |
配送の詳細: |
支払が受け取った3-5仕事日後 |
特徴
► Auto-MDI/MDIX
► 802.3 10Base-Tおよび10Base-FL規格に準拠
► ネットワークスパンを最大2km（マルチモード）まで拡張
► 他の10Baseメディアコンバータ、10Base、10Base-T NIC、ハブまたはスイッチと相互運用可能
► ネットワーク監視を容易にするLEDを提供
► サービス品質（QoS）をサポートし、VoIPパケットの送信を保証
► 802.3xフロー制御をサポート
► IEEE 802.3az Energy Efficient Ethernet（EEE）
► 壁掛けおよびDINレール設置をサポート
► -40℃～80℃（-40°F～176°F）の動作温度。
概要
E-link Mini Industrial 10Base-T Ethernet to 10Base-FL光ファイバーメディアコンバータは、既存の10Base-T Ethernetを、最大20,000メートルのシングルモードまたはマルチモード光ファイバーケーブルを備えた10Base-FLネットワークに変換します。
これは、-40℃～75℃の広い動作温度範囲と、頑丈なアルミニウムハウジングを備えた堅牢な製品です。Ethernetポートは、半二重モードと全二重モードの両方をサポートしています。堅牢なハードウェア設計により、Ethernet機器は要求の厳しい産業環境に耐えることができます。LNK-IMC10FSTシリーズは、DINレールまたは配電ボックスに簡単に取り付けることができます。
クロスオーバーケーブルを使用せずに、10 Mbps Ethernetセグメントをファイバーセグメントに接続します。E-link 10Mbpsメディアコンバータを使用すると、送信と受信のケーブルペアの不一致に対処する必要がなくなります。このコンバータには、UTPポートに接続されている回路の種類を検出し、ポートを一致するように自動的に構成するスイッチが含まれています。UTP側はMDI/MDI-Xに自動的に対応しているため、ストレートケーブルまたはクロスケーブルを使用して、スイッチまたはNICを接続できます。
アプリケーション
技術インデックス
|
規格: |
IEEE 802.3 |
|
10 Base-T |
|
|
10 Base-FL |
|
|
IEEE 802.3az Energy Efficient Ethernet（EEE） |
|
|
IEEE802.3x全二重およびフロー制御 |
|
|
変換手段: |
ストアアンドフォワードモードまたはカットスルーモード |
|
フォワードフィルタレート: |
14,880pps（10Mbps） |
|
Wアベレージング: |
850nm |
|
バッファスペース: |
データバッファ用の128Kb RAM内蔵 |
|
フロー制御: |
全二重：フロー制御; 半二重：バックプレッシャー |
|
Cケーブル長: |
10Base-FL用50/125umまたは62.5/125umマルチモードデュプレックス光ファイバーケーブル UTPの場合は最大100メートル 光ファイバーマルチモードの場合は最大2000メートル |
|
伝送タイプ: |
ベースバンド |
|
接続スイッチ: |
RJ-45側の2ポジション10Base-Tスイッチ（ハブまたはW/S） |
|
インターフェース |
|
|
コネクタ: |
1x RJ45 10Base-T |
|
光ポート: |
1 x ST 10Base-FL |
|
電気的および機械的 |
|
|
入力電源: |
12～48VDC、2ピン端子台 |
|
消費電力: |
最大5W |
|
LEDインジケータ: |
|
|
PWR: |
電源ステータス |
|
ACT: |
データLINKステータス |
|
TP: |
イーサネットステータス |
|
FL: |
ファイバーLINK ステータス |
|
寸法（幅x奥行きx高さ）: |
95 x 70 x 30 mm |
|
重量: |
0.25Kg |
|
ケーシング: |
|
|
取り付けオプション: |
DINレール/壁掛け |
|
環境 |
|
|
動作温度: |
-40℃～75°C（-40°F～167°F） |
|
保管温度: |
-40℃～85℃（-40°F～185°F） |
|
相対湿度: |
5%～95% 結露しないこと |
|
MTBF |
> 200,000時間 |
|
規制承認 |
|
|
ISO9001、CE、FCC、RoHS |
|
|
EMI: EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008（ESD） IEC 61000-4-3: 2010（RS） IEC 61000-4-4: 2012（EFT） IEC 61000-4-5: 2014（サージ） IEC 61000-4-6: 2013（CS） IEC 61000-4-8: 2009（PFMF） |
|
注文情報
|
モデル |
説明 |
|
LNK-IMC10FST-MM |
Mini Industrial 10BASE-T to 10BASE-FL Ethernetメディアコンバータ、マルチモード、2km、850nm、ST |
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています。壁掛けブラケットが含まれています。 |
|
電源オプション |
► 24W/1A 24VDC電源。端子台用オープンワイヤ |
|
► 電源は別途購入する必要があります。 |
