ミニHD-SDI光ファイバーコンバータータリー＆RS485 80km 8チャンネルオーディオホットプラグ対応

ミニHD-SDI光ファイバーコンバータータリー&RS485 80km 8チャンネルオーディオホットプラグ対応

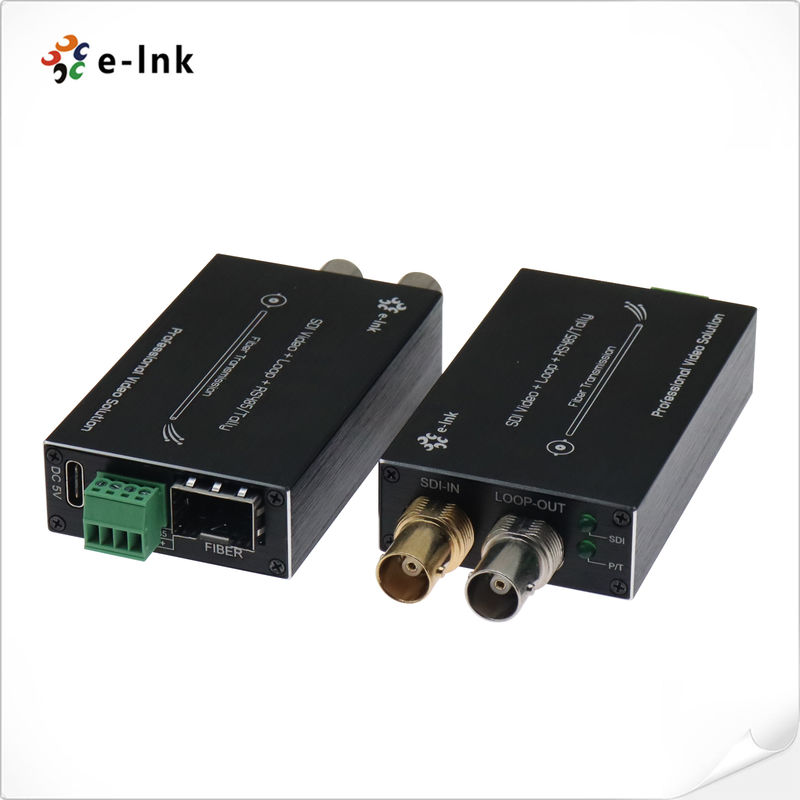

SDI光ファイバーコンバーター概要

• LNK-MHD-1Vシリーズは、プロフェッショナルな放送およびライブプロダクション環境向けに設計された、省スペースの光ファイバー伝送ソリューションです。この小型コンバーターは、1本の光ファイバーケーブルを介して、エンベデッドオーディオ、タリー信号、およびリバースRS485制御データを含む1チャンネルのHD-SDIビデオをシームレスに伝送します。

  ローカルループスルー出力機能を備えており、一次伝送パスの完全性を維持しながら、リアルタイムの信号モニタリングを可能にします。完全な送信機と受信機のセットは、正確なタイミング同期を備えた信頼性の高いHD-SDI信号品質を保証し、カメラバックアプリケーションや放送相互接続に最適です。

  スペースが限られた設置環境向けに特別に設計されたこのコンパクトなコンバーターは、屋外放送車、フライパックシステム、および物理的なスペースの最適化が不可欠な機器ラックに特に適しています。統合されたタリーシステムは、信頼性の高いカメラステータス表示を提供し、リバースRS485インターフェースは、PTZ操作および機器管理のための包括的なリモートカメラ制御を可能にします。

  高度な光伝送技術を利用することで、完全な電気的絶縁と電磁干渉に対する耐性を保証します。この堅牢な構造は、スタジオ環境から遠隔地まで、要求の厳しい制作環境での安定した性能を保証します。コンバーターのプラグアンドプレイ操作は、伝送パス全体で放送グレードの信号品質を維持しながら、設置を簡素化します。

特徴

• 強化されたオーディオ機能

  • サポート 8チャンネルエンベデッドオーディオ伝送 for 多言語放送 and オーディオ制作アプリケーション

• インテリジェント信号処理

  • 特徴 自動ケーブルイコライゼーション and 精密リクロッキング from 270Mbpsから1.48Gbps、保証 信号の完全性 across varying cable conditions

• 拡張された伝送性能

  • 有効化 長距離伝送 up to 80km with 優れた光ダイナミックレンジ and CWDM波長オプション (1470-1610nm)

• ユニバーサル互換性

  • 維持 直接互換性 with SDIカメラシステム and handles すべての病理パターン for 放送レベルの伝送

• 堅牢な環境設計

  • 動作 拡張温度範囲 from -20℃から+70℃、適しています 屋外設置 and 過酷な環境

• 高度な光技術

  • オプション CWDM波長サポート enables 波長分割多重 for 帯域幅の最適化 in 光ファイバー限定アプリケーション

• メンテナンスフレンドリーな操作

  • ホットスワップ可能な設計 allows モジュール交換 and システムアップグレード without サービスの中断

• 包括的なモニタリング

  • LEDステータスインジケーター provide リアルタイムシステムモニタリング for 迅速なトラブルシューティング and 動作検証

アプリケーションシナリオ

• 放送スタジオシステム
  有効化 カメラバック信号伝送 in テレビスタジオ、サポート HD-SDIビデオ、 タリー制御、および カメラ設定 via リバースRS485 for マルチカメラ制作

• ライブイベント制作
  促進 モバイル放送セットアップ for スポーツイベント and コンサート制作、提供 長距離伝送 with タリー表示 and カメラ制御 in コンパクトなフォームファクター

• 遠隔ニュース収集
  サポート 電子ニュース収集 systems with 拡張リーチ機能、伝送 HDカメラフィード while enabling カメラステータスモニタリング and リモートコントロール

• 遠隔学習スタジオ
  提供 教育ビデオ制作 solutions with マルチチャンネルオーディオ、 タリー信号、および 機器制御 for キャンパス全体の配信

• 企業放送
  有効化 企業ビデオシステム for 役員室制作、サポート HDビデオ伝送 with カメラステータス表示 and 制御機能

• 医療トレーニング施設
  促進 外科トレーニングシステム with 高品質ビデオ伝送、 機器制御、および ステータスモニタリング for 医療教育アプリケーション

• 政府とセキュリティ
  サポート 安全なビデオネットワーク with タリー機能 and カメラ制御、保証 信頼性の高い操作 in ミッションクリティカルな環境

仕様

説明
