製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001
Model Number: LNK-MHD-1V Series
支払いと送料の条件
Minimum Order Quantity: 1 unit
価格: 交渉可能
Packaging Details: SDI Fiber Media Converter Standard Package
Delivery Time: 5-10 working days
Payment Terms: T/T, Western Union, MoneyGram,PayPal
Supply Ability: 10000pcs/Month
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Power adaptor: |
DC 5~25V |
Power consumption: |
<5W |
Dimensions (LxWxH): |
80 x 40 x 20 mm |
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Power adaptor: |
DC 5~25V |
Power consumption: |
<5W |
Dimensions (LxWxH): |
80 x 40 x 20 mm |

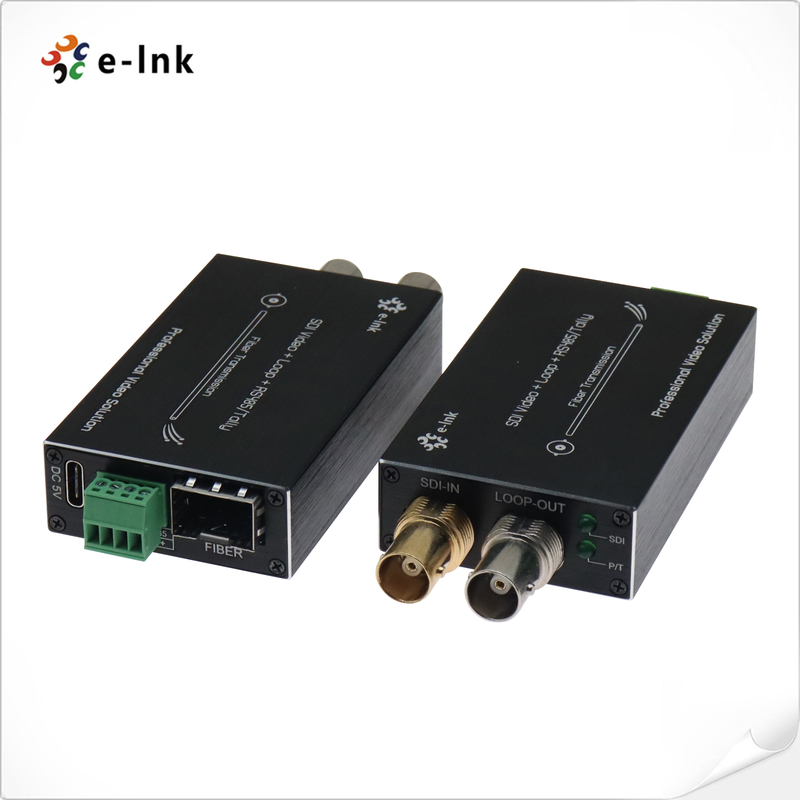

SFPトランシーバーTallyまたはリバースRS485搭載ミニサイズHD SDIファイバーコンバーター
SDIファイバーコンバーター 利点
概要
LNK-MHD-1VシリーズミニタイプHD-SDIファイバーコンバーターは、1チャンネルのHD-SDIビデオ（オーディオ埋め込み）とTallyまたは
ファイバー光ケーブルを介して送信されるリバースRS485信号をサポートし、HD-SDIループ出力でローカルに信号を監視します。
注文情報
| モデル | 説明 |
| LNK-MHD-1V1T-MM | Tallyとループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、MMF、LCファイバーコネクタ500メートル、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-1V1D-MM | リバースRS485とループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、MMF、LCファイバーコネクタ500メートル、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-1V1T-20 | Tallyとループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、SMF、LCファイバーコネクタ20KM、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-1V1D-20 | リバースRS485とループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、SMF、LCファイバーコネクタ20KM、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-1V1T-40 | Tallyとループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、SMF、LCファイバーコネクタ40KM、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-1V1D-40 | リバースRS485とループアウトを備えたミニタイプHD-SDI - ファイバーコンバーター、SMF、LCファイバーコネクタ40KM、送信機と受信機を含む、ペアで使用 |
仕様
| ファイバー光インターフェース | |
| ファイバーインターフェース | シンプレックスLC |
| 伝送距離 | 550m-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インピーダンス | 75Ω |
| ビデオ入力/出力電圧 | 標準：1Vpp、最小0.5Vpp、最大1.5Vpp |
| ビデオビットレート | 最大1.48Gb/s |
| 差動ゲイン（10％〜90％APL） | <1% |
| SDIフォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| ビデオSDI規格 | 270Mbps（SD-SDI） |
| 1.485Gbps（HD-SDI） | |
| データ | |
| 物理インターフェース | 工業規格ネジ端子 |
| データタイプ | TallyまたはリバースRS485 |
| 周波数/レートサポート |
RS422の場合最大115200bps RS485の場合最大57600bps |
| BER | <10ˉ9 |
| 電気的 | |
| 電源アダプター | DC 5〜25V |
| 消費電力 | <5W |
| LEDインジケーター | |
| SDI | SDIビデオ |
| P/T | 電源 |
| 機械的 | |
| 寸法（LxWxH） | 80 x 40 x 20 mm |
| 重量 | 1KG/ペア |
| ケーシング | アルミニウムケース |
| 取り付けオプション | デスクトップ |
| 環境 | |
| 動作温度 | -20℃〜+70℃ |
| 保管温度 | -40℃〜+80℃ |
| 動作湿度 | 0〜95％ |
| MTBF | ≥100000時間 |
