製品詳細
Place of Origin: China
ブランド名: E-link
証明: CE,FCC,RoHs
Model Number: LNK-3GSDI-4V1D4T
支払いと送料の条件
Minimum Order Quantity: 1pair
価格: negotiate
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, L/C, D/A, D/P, Western Union
Supply Ability: 5000pairs per month
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |

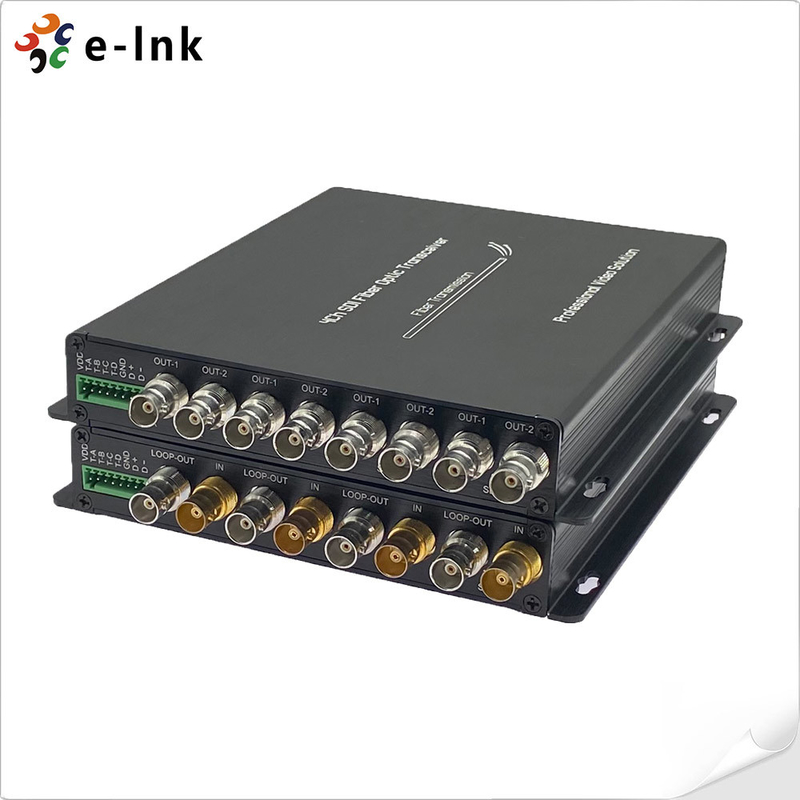

4チャンネル3G-SDIファイバーコンバーター with RS485 & タリー
4チャンネル3G-SDIファイバーコンバーター 利点
► 光ファイバーを介した4チャンネル3G/HD-SDIビデオ伝送
► 信号の完全性を確保するための自動ケーブルイコライゼーション
► 自動リクロッキング270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G/HD-SDIカメラシステムと直接互換性があり、4Chループ出力をサポート
► 最大20 km (12.5マイル)の長距離伝送 (その他の距離はオプション)
► 4Chタリーをサポート
► フルデジタル非圧縮放送レベル伝送;
► 1Ch後方RS485および4Chタリーをサポート;
► 動作温度範囲 (-10℃~+55℃)
概要
LNK-3GSDI-4V1DTシリーズは、4チャンネルHD/3G-SDI標準高解像度ビデオ信号と
RS485およびタリー信号を単一の光ファイバーケーブルを介して送信します。E-link 3G-SDIビデオオーバーファイバー
コンバーターには、1080P 3G-SDI信号用の送信機と受信機が1つずつ含まれています。E-link 3G-SDIファイバー
コンバーターは、単一の光ファイバーを介して4チャンネル3G-SDIビデオ信号を送信でき、ループをサポートします
出力、4Chタリー、および後方RS485。ビデオ品質は非圧縮放送レベルです。これは、
放送分野で広く使用されています。
アプリケーション
技術インデックス
| SDI入力 | SMPTE 424M、SMPTE 292M、SMPTE 259M、DVB-ASI、DVB-SSI、およびTelecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| 入力数: 4 | |
| 反射損失: >15DB | |
| 平衡: 0-150m @3Gb/s | |
| コネクタ: BNC | |
| 光学系 | チャンネル: 1 |
| タイプ: シングルモード | |
| 伝送距離: 20km (その他の距離はオプション) | |
| 反射損失: > 15dB | |
| ジッタ:< 0.2UI | |
| コネクタ: FC/UPC (SC、LC、STオプション) | |
| SDI出力 | 出力数: 4 |
| 信号レベル: 800mV公称 | |
| 立ち上がり/立ち下がり時間: 200ps表示 | |
| オーバーシュート:< 10%振幅 | |
| 反射損失: >15dB | |
| ジッタ:< 0.2UI | |
| コネクタ: 75Ω BNC | |
| データ | 1Ch RS-485 (全/半二重) およびNRZ、RZI、Manchesterをサポート |
| RS485の最大57600bps | |
| コネクタ: 産業用標準ネジ端子 | |
| 4Chタリー: A、B、C、D | |
| 電源と環境表示 | 動作温度: -10℃～＋55℃ |
| 電源入力: 1A@12VDC | |
| EMI/RFI: FCC Part 15 Class A、EU EMC規格に適合 | |
| 平均無故障時間: >100000時間 | |
| SDIビデオフォーマットのサポート |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
注文情報
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDIビデオ（ループ出力付き）+ 1Ch後方RS485 + 4Chタリー、SM 20km、FC、1つの送信機と1つの受信機を含む、ペアで使用 |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDIビデオ（ループ出力付き）+後方RS485 + 4Chタリー、SM 20km、FC、1つの送信機と1つの受信機を含む、ペアで使用 |
