製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001, CE, ROHS, FCC
モデル番号: LNK-M3G-SMB1V-20 シリーズ
支払いと送料の条件
最小注文数量: 1 PCS
価格: negotiate
パッケージの詳細: ファイバー拡張器 標準パッケージ
受渡し時間: 3～5営業日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 10000/月
信号規格: |
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
HD-SDI ジッター: |
<0.2UI (134ps) @100kHz、<1.0UI (673ps) @10Hz |
SFP: |
シンプレックス LC 3,125Gbps ≤120km 送信距離 |
CWDMの波長: |
1270~1610nm,ITU-Tによると20nmグリッド |
貯蔵温度: |
-40℃~+80℃ |
尺寸 (LxWxH): |
58 x 21 X 20のmm |
信号規格: |
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
HD-SDI ジッター: |
<0.2UI (134ps) @100kHz、<1.0UI (673ps) @10Hz |
SFP: |
シンプレックス LC 3,125Gbps ≤120km 送信距離 |
CWDMの波長: |
1270~1610nm,ITU-Tによると20nmグリッド |
貯蔵温度: |
-40℃~+80℃ |
尺寸 (LxWxH): |
58 x 21 X 20のmm |

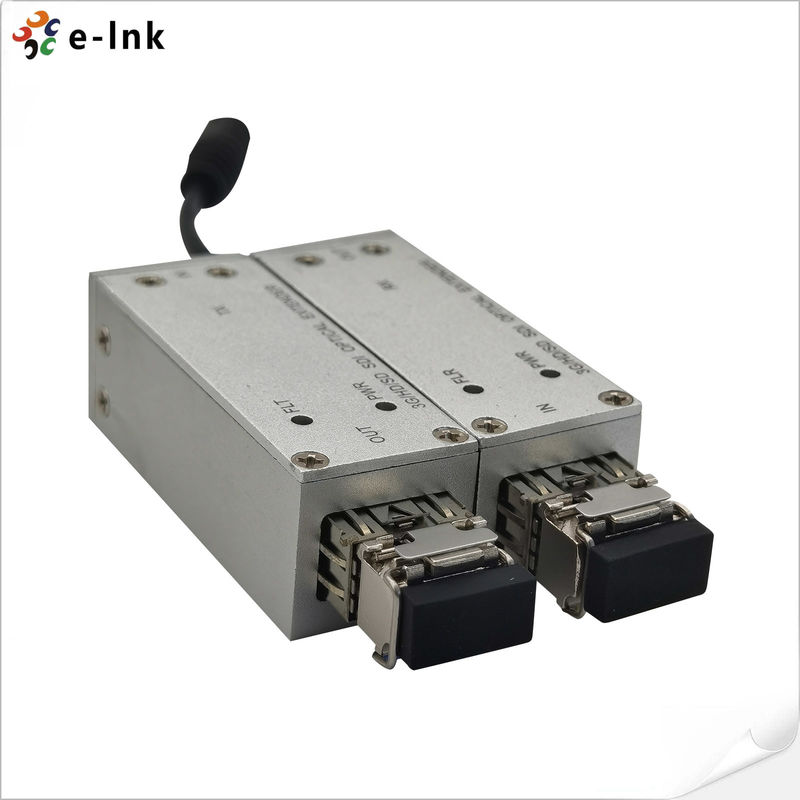

SMB 3G/HD/SD-SDI 光マイクロエクステンダー
モデル:LNK-M3G-SMB1V-20 シリーズ
概要
LNK-M3G-SMB1V-20 シリーズは、3G-SDI/HD-SDI/SD-SDI マイクロエクステンダー光ファイバー伝送システムで、
1つの3G-SDI、HD-SDI、SD-SDI 高解像度デジタルビデオまたは1つのDVB-ASIストリームを、シングルモードまたはマルチモードの
ファイバーを介して伝送します。SMPTE424M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M (SDTI) 規格をサポートしています。高度な
デジタル光ファイバー伝送技術により、調整は不要で、セットアップと操作が簡単です。
SDI マイクロエクステンダーシリーズは、低消費電力の5V電源を使用しています。
特徴
► 3G-SDI/HD-SDI/SD-SDI 信号自動認識、手動選択は不要
► 最大120kmの伝送距離
► CWDM技術により、最大16(18)チャンネルを1本のファイバーで伝送可能
► SMPTE424M、SMPTE292M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M、SMPTE344N に準拠
► DVB-ASI(EN50083-9) に準拠
► LEDステータスの便利な表示。ファイバーリンクインジケーター、電源。
► PCBボードは環境に優しい (鉛フリー)
► 安定した信頼性の高い信号伝送を保証する多層設計のPCBボード
技術インデックス
| SDI入力 | |
| ビデオ規格 | SMPTE424M、SMPTE292M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M (SDTI) |
| 信号規格 | SD-SDI(270Mbps)、HD-SDI(1.485Gbps)、3G-SDI(2.97Gbps) |
| 解像度 | 10ビット |
| 信号レベル | <380mVp-p |
| インピーダンス | 75Ω |
| コネクタ | SMB |
| SDI出力 | |
| 信号レベル | 800mVp-p±10% |
| 立ち上がり/立ち下がり時間 | <0.8ns |
| HD-SDI ジッター | <0.2UI(134ps)@100kHz、<1.0UI(673ps)@10Hz |
| SDI ジッター | <0.2UI(740ps)@10Hz、0.2UI(740ps)@1kHz |
| インピーダンス | 75Ω |
| コネクタ | SMB |
| 光インターフェース | |
| SFP | シンプレックスLC、3.125Gbps。 ≤120kmの伝送距離 |
| 標準SM波長 | 1310nm、1550nm |
| CWDM波長 | 1270~1610nm、ITU-T に準拠した20nmグリッド |
| 温度範囲 | 0~70˚C |
| 電気的 | |
| 電源 | 5VDC、1A |
| 消費電力 | <5W |
| LEDインジケーター | |
| FLT | ファイバーリンクステータス (送信機) |
| FLR | ファイバーリンクステータス (受信機) |
| PWR | 電源ステータス |
| 機械的 | |
| 寸法 (LxWxH) | 58 x 21 x 20 mm |
| 重量 | 100g/ペア |
| 筐体 | アルミニウムケース |
| 取り付けオプション | デスクトップ |
| 環境 | |
| 動作温度 | -20℃～+70℃ |
| 保管温度 | -40℃～+80℃ |
| 動作湿度 | 0~95% |
| MTBF | ≥100000時間 |
アプリケーション
注文情報
| モデル | 説明 |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI 光マイクロエクステンダー、1310/1550nm、シンプレックスLC、シングルモード、20KM (送信機と受信機を含む)、ペアで使用 |
