製品詳細
Place of Origin: China
ブランド名: E-link
証明: iso9001
Model Number: LNK-HDSDI-4V1D4T
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
受渡し時間: 3-5営業日
支払条件: T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力: 1000/月
シグナルレベル: |
シグナルレベル: 800mV |
昇降時間:: |
200ps表示 |
消費電力: |
6W (最大) |
入力:: |
1A@12VDC |
シグナルレベル: |
シグナルレベル: 800mV |
昇降時間:: |
200ps表示 |
消費電力: |
6W (最大) |
入力:: |
1A@12VDC |

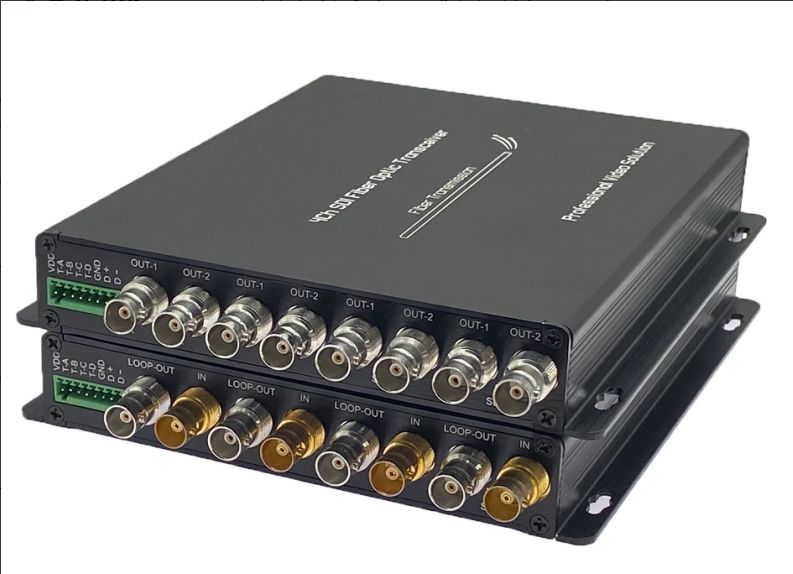

モデル:SDI 光ファイバーエクステンダー
特徴
• 4チャンネル3G/HD-SDIビデオを光ファイバー経由で伝送
• 信号の完全性を確保するための自動ケーブル等化
• 自動リクロッキング270Mbit/s - 1.48Gbit/s - 3Gbit/s
• 3G/HD-SDIカメラシステムと直接互換性があり、4Chループ出力をサポート
• 最大20km (12.5マイル) の長距離伝送 (その他の距離はオプション)
• 4Chタリーをサポート
• フルデジタル非圧縮放送レベル伝送;
• 1Ch後方RS485と4Chタリーをサポート;
• 動作温度範囲 (-10℃～+55℃)
技術インデックス
| SDI入力 | SMPTE 424M、SMPTE 292M、SMPTE 259M、DVB-ASI、DVB-SSI、およびTelecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| 入力数: 4 | |
| 反射損失: >15DB | |
| 平衡: 0-150m @3Gb/s | |
| コネクタ: BNC | |
| 光学系 | チャンネル: 1 |
| タイプ: シングルモード | |
| 伝送距離: 20km (その他の距離はオプション) | |
| 反射損失: > 15dB | |
| ジッタ: < 0.2UI | |
| コネクタ: FC/UPC (SC、LC、STはオプション) | |
| SDI出力 | 出力数: 4 |
| 信号レベル: 公称800mV | |
| 立ち上がり/立ち下がり時間: 200ps表示 | |
| オーバーシュート: < 10%振幅 | |
| 反射損失: >15dB | |
| ジッタ: < 0.2UI | |
| コネクタ: 75Ω BNC | |
| データ | 1Ch RS-485 (全/半二重) およびNRZ、RZI、Manchesterをサポート |
| RS485の最大57600bps | |
| コネクタ: 産業用標準ネジ端子 | |
| 4Chタリー: A、B、C、D | |
| 電源と環境表示 | 動作温度: -10℃～+55℃ |
| 電源入力: 1A@12VDC | |
| EMI/RFI: FCC Part 15 Class A、EU EMC規格に適合 | |
| 平均故障間隔: >100000時間 | |
| SDIビデオフォーマットのサポート |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
アプリケーション
注文情報
| LNK-HDSDI-4V1D4T | 4チャンネルHD-SDIビデオ（ループ出力付き）+ 1Ch後方RS485 + 4Chタリー、SM 20km、FC、送信機1台と受信機1台を含む、ペアで使用 |
| LNK-3GSDI-4V1D4T | 4チャンネル3G-SDIビデオ（ループ出力付き）+ 後方RS485 + 4Chタリー、SM 20km、FC、送信機1台と受信機1台を含む、ペアで使用 |
