製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, ROHS, FCC
モデル番号: LNK-3GSDI-4BVシリーズ
支払いと送料の条件
Minimum Order Quantity: 1 pair
価格: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
支払条件: T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力: 1000/月
送信距離: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
消費電力: |
<15w> |
力のアダプター: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
送信距離: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
消費電力: |
<15w> |
力のアダプター: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

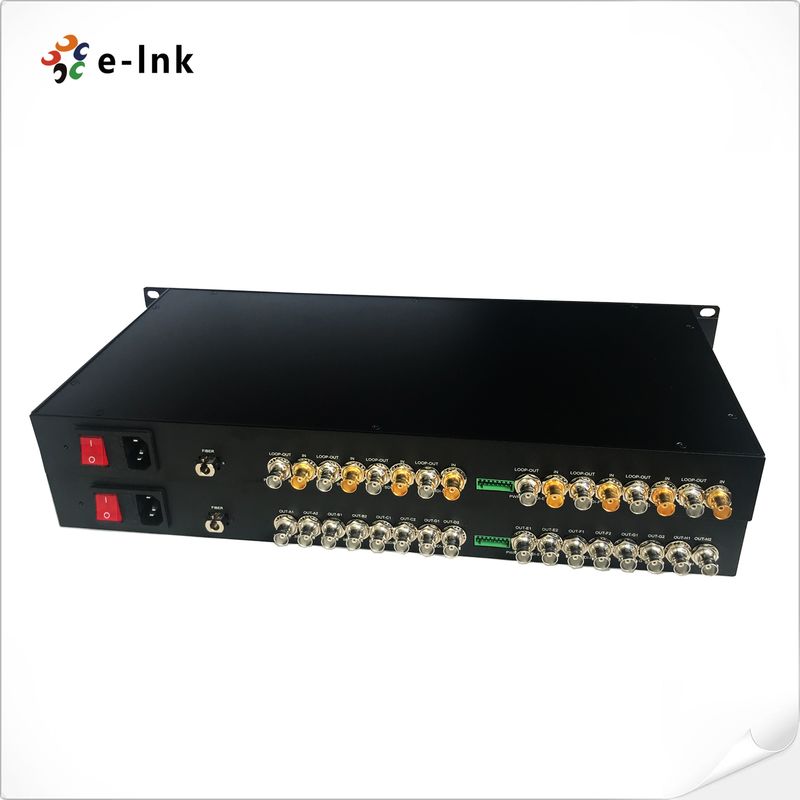

4-チャンネル双方向3G-SDIファイバーコンバーター
モデル： LNK-3GSDI-4BVシリーズ
概要
LNK-3GSDI-4BVシリーズは、4チャンネル双方向3G-SDI標準高解像度ビデオ信号の伝送をサポートしています。
シングルファイバー光ケーブルを介して、3G/HD-SDIループ出力でローカルに信号を監視します。E-link 3G-SDIビデオオーバー
ファイバーコンバーターには、1080P 3G-SDI信号用の送信機と受信機が1つずつ含まれています。E-link 3G-SDIファイバーコンバーター
は、4チャンネル双方向3G-SDIビデオ、1チャンネルリバースRS-485データ、信号をシングル
光ファイバーを介して同時に送信できます。ビデオ品質は放送基準まで、オーディオ品質はCDレベルまで、リバースRS-485データをサポートしています。
通信形式。
特徴
► 光ファイバーを介した4チャンネル双方向3G-SDIビデオ伝送
► 信号の完全性を確保するための自動ケーブルイコライゼーション
► 自動リクロッキング270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G-SDIカメラシステムと直接互換性があり、リバースRS-485データプロトコルをサポート
► 最低10km（6.2マイル）、最大120kmの長距離伝送能力
► 産業用途向けの端子台電源入力
► ホットスワップとホットプラグをサポート
► フルデジタル非圧縮放送レベル伝送;
► 超光学的ダイナミックレンジと使用前の調整不要;
► 光ファイバーWDM/CWDM/DWDM技術;
► 業界レベルの超広温度範囲（-40℃~+85℃）、さまざまな環境に適応;
技術インデックス
| ファイバー光インターフェース | |
| ファイバーインターフェース | シンプレックスLC |
| 伝送距離 | 550m-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インピーダンス | 75Ω |
| ビデオ入力/出力電圧 | 標準：1Vpp、最小0.5Vpp、最大1.5Vpp |
| ビデオビットレート | 最大3.2Gb/s |
| 差動ゲイン（10％～90％APL） | <1% |
| SDIフォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオSDI規格 | 270Mbps（SD-SDI）、1.485Gbps/M（HD-SDI） |
| SMPTE425M3Gb/sマッピング（3G-SDI） | |
| SMPTE424M 3Gb/sシリアルインターフェース（3G-SDI） | |
| データ | |
| 物理インターフェース | 産業用標準ネジ端子 |
| データタイプ | リバースRS485 |
| 周波数/レートサポート | RS485の最大57600bps |
| BER | <10ˉ9 |
| 電気 | |
| 電源アダプター | AC 110~220V |
| 消費電力 | <15W |
| LEDインジケーター | |
| SDI A/B/C/D/E/F/G/H | SDIビデオ |
| PWR | 電源 |
| 機械的 | |
| 寸法（LxWxH） | 19インチ1U（483 x 220 x 44.45mm） |
| 重量 | 7KG/ペア |
| ケーシング | アルミニウムケース |
| 取り付けオプション | ラックマウント |
| 環境 | |
| 動作温度 | -20℃～+70℃ |
| 保管温度 | -40℃～+80℃ |
| 動作湿度 | 0~95% |
| MTBF | ≥100000時間 |
注文情報
| モデル | 説明 |
| LNK-3GSDI-4BV | 4チャンネル双方向3G-SDIビデオ（ループアウト付き）、20km、SM、FC、送信機1台と受信機1台を含む、ペアで使用 |
| LNK-3GSDI-4BV1R | 4チャンネル双方向SDIビデオ（ループアウト付き）+ 1チャンネルRS485リバースデータ、20km、SM、FC、送信機1台と受信機1台を含む、ペアで使用 |
