製品詳細
起源の場所: 中国
ブランド名: E-link
証明: CE
モデル番号: LNK-FSB-D-12ST
ドキュメント: E-link 12ST Duplex DIN-Rail....0.pdf
支払いと送料の条件
最小注文数量: 1pc
価格: $5-269
パッケージの詳細: 喧騒柵繊維パッチ盤の標準は包装をカートンに入れる
受渡し時間: 7-10営業日
支払条件: L/C、T/T、Western Union、MoneyGram、PayPal
供給の能力: 1000000pcs/月
ファイバ: |
デュプレックス |
タイプ: |
ST |
重さ: |
0.6kg |
尺寸 (LxWxH): |
131.50 x 131.70 x 52.60 mm (5.177 x 5.185 x 2.071 インチ) |
取り付けオプション: |
ディン・レール |
ケーブルアクセス/アウトレット: |
上部または下部から、ストレートまたは傾斜 |
ファイバ: |
デュプレックス |
タイプ: |
ST |
重さ: |
0.6kg |
尺寸 (LxWxH): |
131.50 x 131.70 x 52.60 mm (5.177 x 5.185 x 2.071 インチ) |
取り付けオプション: |
ディン・レール |
ケーブルアクセス/アウトレット: |
上部または下部から、ストレートまたは傾斜 |

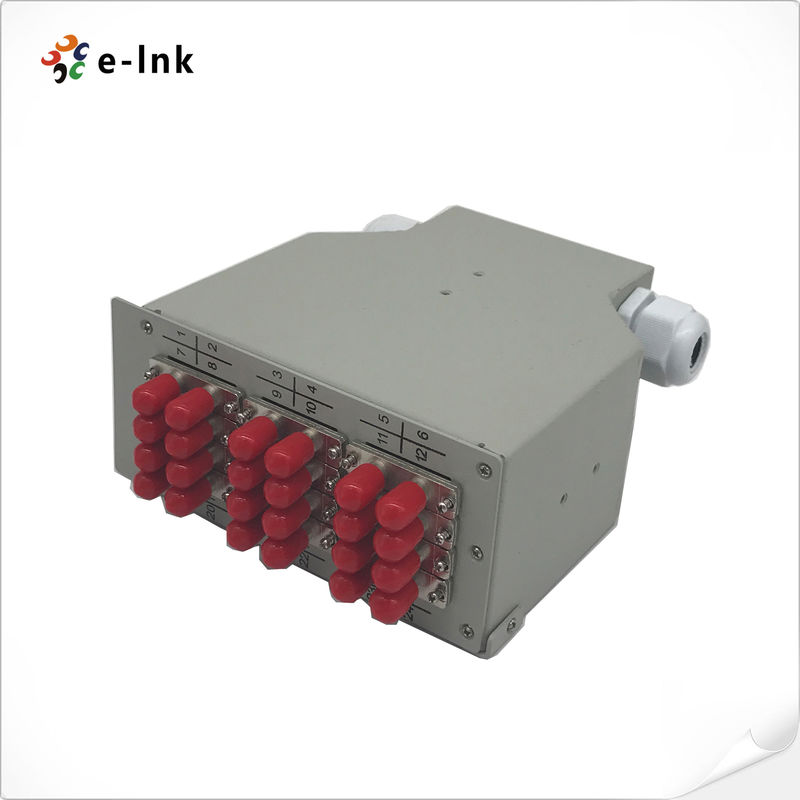

Industrial Fiber Patch Panel 12ST 24ポート デュプレックス DINレールマウント
この E-link 24ポート産業用DINレールファイバーパッチパネル は、堅牢で高密度なファイバー管理 による 直接終端 と 融着接続 のために、スペースの限られた環境で提供します。 プレミアム陽極酸化アルミニウム（RAL 7035） で構成されており、このパネルは、耐久性があり軽量な性能 を提供しつつ、コンパクトなフットプリント を維持し、他の DINレールマウント機器 とエンクロージャまたはキャビネット内でシームレスに統合できます。
✅ 高容量ファイバー管理
12 STデュプレックスアダプター（合計24ポート） による 高密度パッチング
両方に対応 直接終端と融着接続
工具不要のアクセス による迅速なメンテナンス
✅ 産業グレードの耐久性
陽極酸化アルミニウムハウジング （耐腐食性、自然仕上げ）
DINレールマウント可能（TS-35規格） による容易な 産業用キャビネットへの統合
IP20保護 による埃や軽度の湿気からの保護
✅ 省スペース設計
超コンパクト による高密度エンクロージャ
1U相当の高さ によるラック互換性
混雑した制御盤に最適化
✅ 幅広い用途
✔ 産業オートメーション （IEC 61850-3準拠）
✔ テレコム/FTTH配信
✔ 5Gフロントホール/バックホール終端
✔ データセンターのクロス接続
技術仕様
1. 高密度ファイバー終端
12 STデュプレックスアダプター（合計24ポート） による大容量ファイバーパッチング
両方に対応 直接終端と融着接続
工具不要のアダプターアクセス による容易なメンテナンス
2. 産業グレードの構造
陽極酸化アルミニウムハウジング （RAL 7035グレー）
IP20保護 による埃や軽度の湿気からの保護
DINレールマウント可能 （TS-35規格）による容易な統合
3. 最適化されたケーブル管理
2x PG 11ケーブルグランド による確実なファイバーの出入り
ストレインリリーフ設計 によるケーブル損傷の防止
コンパクトなフットプリント （1U相当の高さ）
4. 堅牢な環境性能
広い温度範囲: -40℃～+80℃（-40°F～176°F）
耐振動性 による産業環境への対応
耐腐食性 アルミニウム構造
5. カスタマイズオプション
代替アダプター構成 の利用可能（FC/SC/LC）
カスタムラベリング による容易な識別
オプションのスプライストレイ統合
主な技術仕様:
アダプタータイプ: STデュプレックス（12アダプター、24ポート）
マウント: DINレールTS-35
材質: 陽極酸化アルミニウム
色: RAL 7035グレー
ケーブルエントリ: 2x PG 11グランド
専門的なアプリケーションシナリオ
1. 産業ネットワークインフラ
工場自動制御システム （IEC 61850-3準拠の設置）
石油/ガス精製所や化学プラント向け プロセス産業ネットワーク
鉄道信号通信 （EN 50155認証環境）
堅牢なファイバー管理を必要とする 電力ユーティリティ変電所
2. 電気通信展開
MDUにおける FTTH（Fiber-to-the-Home）配信フレーム
スモールセルネットワーク向け 5Gフロントホール/バックホール終端ポイント
セントラルオフィスファイバー配信 システム
ラストマイル接続のための OSP（Outside Plant）ファイバー管理
3. データセンターとエンタープライズネットワーク
スペースの限られたラックにおける 高密度ファイバークロス接続
キャンパスネットワークバックボーン 終端
組織化されたファイバールーティングを必要とする 安全な政府/軍事ネットワーク
厳格なケーブル管理要件を持つ 金融データセンター
4. 重要インフラアプリケーション
インテリジェント交通システム ファイバーノード
公共安全通信ネットワーク
ユーティリティ監視システム （水道/ガス/電気）
スマートシティ光配信ネットワーク
技術的利点:
✔ 陽極酸化アルミニウム構造による キャリアグレードの信頼性
✔ 高密度終端: 12 STデュプレックスアダプター（24ポート）
✔ 産業耐久性: IP20保護、-40℃～+80℃動作
✔ 省スペース設計: コンパクトなDINレールマウント（TS-35規格）
技術インデックス
|
一般 |
|
|
アプリケーション |
過酷な環境 |
|
設計 |
スプライスディストリビューター |
|
色 |
グレー |
|
寸法（長さx幅x高さ） |
131.50 x 131.70 x 52.60 mm（5.177 x 5.185 x 2.071インチ） |
|
重量 |
0.6KG |
|
取り付けオプション |
DINレール |
|
接続/インターフェース |
|
|
ケーブルアクセス/アウトレット |
上部または下部から、ストレートまたは傾斜 |
|
搭載アダプター |
|
|
ST-デュプレックス |
最大12個 |
|
機械的 |
|
|
PGグランド |
|
|
材料 |
|
|
ケーシング |
|
注文情報
|
モデル |
説明LNK-FSB-D-12ST |
|
12寸法と図面 |
デュプレックスDINレールファイバーパッチパネル：2つのケーブルエントリ、12個寸法と図面 /PC SMデュプレックスアダプター寸法と図面 |
