製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-HF100DA Series
ドキュメント: E-link LNK-HF100DA HDMI+Bid....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
利点
ほらHDMI ビデオ信号,RS232 音声を単一のファイバーケーブルで 20kmまで送信する.
ほらサポート解像度最大1920*1200@60Hz;
ほら特別支援1600*1200 @60HZ
ほら外部双方向ステレオオーディオ伝送をサポートする.
ほらHDMI 1.4B 3D と HDCP 1.2 規格に対応する.
ほら単ポートHDMI 1.4b受信機
ほら高互換性があり,ソースとディスプレイデバイスを自動的にマッチできる.
ほら自動調整システム内蔵で 映像をスムーズで 透明で安定させます
ほら内蔵ESD保護システム
ほら簡単にインストールできます
ほらEDID をサポートする
概要w
についてLNK-HF100DA シリーズHDMI光ファイバー拡張装置はHDMI,二方向音声とRS2321つの光ファイバーケーブルで HDMI1.4モードでは,HDMI 1.4b,HDMI 1.4b 3DおよびHDCP 1と完全に互換性があります.4,高解像度まで1920*1200@60Hz拡張器は,安定性と強力なセキュリティにより,高画質の高解像度の長距離送信を必要とする幅広いアプリケーションで使用できます.
テクニカルインデックス
|
パラメータ |
記述
|
|
|
ビデオ
|
基準 |
HDMI1.4B 3D HDCP14
|
|
最大ピクセルクロック |
165MHz
|
|
|
最大データレート |
6.75Gbps
|
|
|
C について応募者 |
1080P@50/59.95/60Hz, ((マックス1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz 特殊サポート 1600*1200 @60HZ
|
|
|
コネクタ |
女性用HDMIタイプA
|
|
|
阻力 |
100Ω
|
|
|
HDMI キャベルの範囲 |
<5Meter (解像度最大1920*1200@60Hz)
|
|
|
音声 |
インターフェース |
3.5MM 外部ステレオオーディオ
|
|
送信機 |
1Chインプット + 1Chアウトプット
|
|
|
受信機 |
1Chインプット + 1Chアウトプット
|
|
|
RS232 |
インターフェース |
3ピンの端末ブロック
|
|
バウド率 |
≤115200bps
|
|
|
光ファイバー |
インターフェース |
SFP モデル LC 接続器
|
|
繊維の種類 |
シングルモード
|
|
|
波長 |
850nm/1310nm/1550nm
|
|
|
インターフェースの帯域幅 |
3Gbps
|
|
|
送信距離 |
トランスミッション@1920*1200@60Hz
多モードファイバー: <500M
シングルモードファイバー: 20km
|
|
|
インデックスほか |
電源 |
電源アダプター: DC 5~12V
|
|
電力消耗 |
マックス 4W
|
|
|
温度 |
動作: -20°C ~ +70°C
|
|
|
湿度 |
動作: 5% ~ 90%
|
|
|
寸法 (Lx)WxH) |
92 x 57 x 23 (ミリ)
|
|
注文情報
|
モデル |
記述 |
|

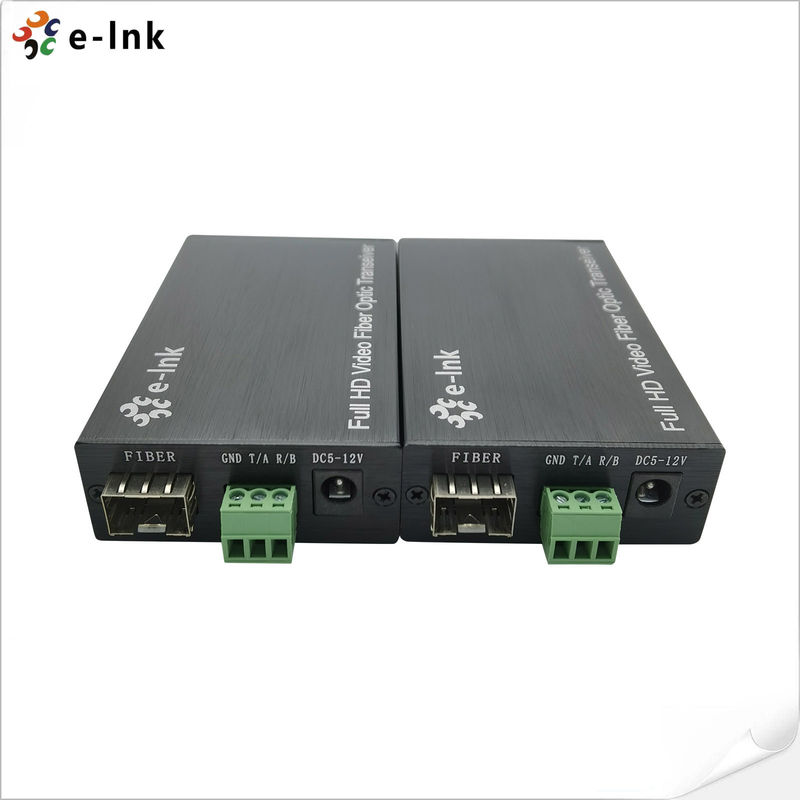

LNK-HF100DA |
1Ch HDMI + 1Ch 両方向ステレオオーディオ+1Ch RS232 オーバー ファイバー オプティック エクステンダー,LC (SFP),マルチモードファイバー500m 1つの送信機と1つの受信機を含む,ペアで使用する |
|
LNK-HF100DA-20 |
1Ch HDMI + 1Ch 両方向ステレオオーディオ+1Ch RS232 オーバー ファイバー オプティック エクステンダー,LC (SFP),Sアングル- モードファイバー20km 1つの送信機と1つの受信機を含む,ペアで使用する |
