製品詳細
Place of Origin: China
ブランド名: E-link

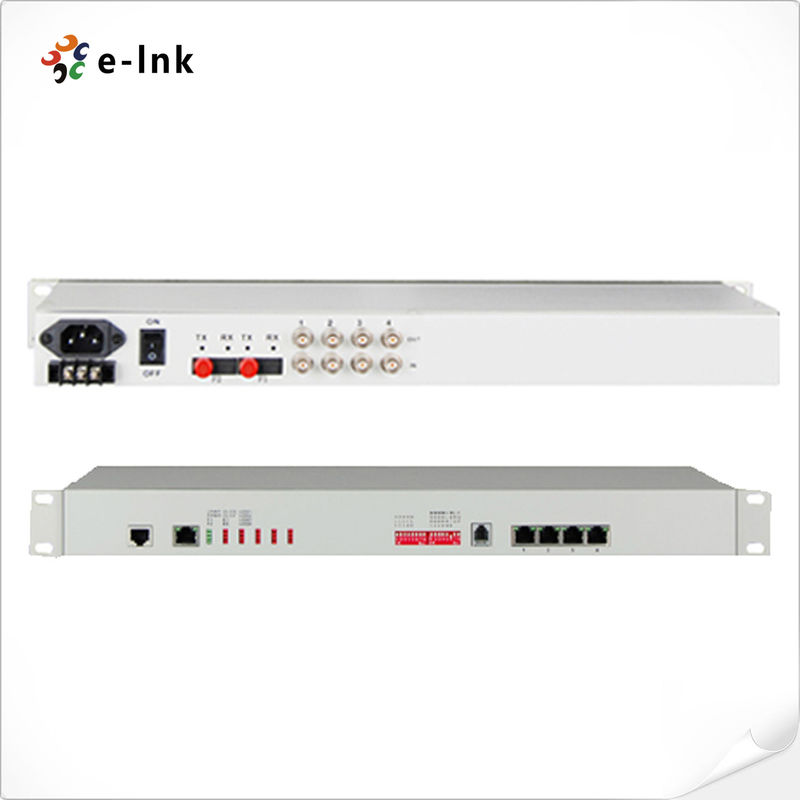

Model Number: LNK-PDH-C2E4F4 Series
ドキュメント: E-link 4E1+4FE PDH Mux Data....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
利点
· 独自の著作権 ICに基づく
· モジュール式ワイドダイナミック光検出器
· このデバイスは、マスター光ファイバーインターフェースとバックアップ光ファイバーインターフェースを提供し、デュアル光ポートバックアップ機能により、作業の中断を防止します
· イーサネットインターフェース速度は10M/100M、ハーフ/フルデュプレックス自動ネゴシエーション
· 4チャネルイーサネットインターフェースはスイッチインターフェースであり、VLANをサポートし、4チャネルの論理分離に設定できます
· E1インターフェースはG.703に準拠し、デジタルクロックリカバリとスムーズな位相同期技術を採用しています
· 1チャネルPCMデジタルビジネス電話（オプション）
· 光信号が失われた場合、リモートデバイスの電源がオフになっているか、ファイバーが切断されているかを検出し、LEDでアラームを表示します
· ローカルデバイスは、リモートデバイスの動作状態を表示できます
· RS232/RS485/RS422/マンチェスターコードなどの1〜2チャネル非同期データ拡張用の2つの拡張インターフェースを提供;
· 1〜2チャネル音声、1〜4チャネルスイッチ、または2/4線オーディオなど
· リモートインターフェースのループバックをコマンドで提供し、回線メンテナンスを容易にします
· 伝送距離は、中断なしで最大2〜120kmです
· AC 220V、DC-48V、DC24Vはオプションです
· DC-48V/DC24V電源極性検出機能、極性フリー
概要
このデバイスは、1〜4チャネルE1インターフェース、マスター光ファイバーインターフェースとバックアップ光ファイバーインターフェース、1〜4チャネル10M/100Mイーサネットインターフェース（回線速度100M）および2つの拡張インターフェースを提供します。4チャネルイーサネットインターフェースはスイッチインターフェースであり、VLANをサポートできます。2つの拡張インターフェースは、RS232/RS485/RS422非同期データ、音声信号、2/4線E&Mオーディオ信号、スイッチ信号、イーサネット信号（帯域幅2M）の伝送チャネルとして使用できます。非常に柔軟です。アラーム機能があります。作業は信頼性が高く、安定しており、低消費電力、高集積度、小型です。
技術指標
|
パラメータ |
仕様 |
|
ファイバー |
|
|
マルチモードファイバー |
|
|
ファイバータイプ |
50/125um、62.5/125um |
|
最大伝送距離 |
5Km @ 62.5 / 125umシングルモードファイバー、減衰（3dbm/km）波長：820nm |
|
送信電力 |
-12dBm（最小）〜-9dBm（最大） |
|
受信感度 |
-28dBm（最小） |
|
リンクバジェット |
16dBm |
|
シングルモードファイバー |
|
|
ファイバータイプ |
8/125um、9/125um |
|
最大伝送距離 |
40Km |
|
伝送距離 |
40Km @ 9 / 125umシングルモードファイバー、減衰（0.35dbm/km） |
|
波長 |
1310nm |
|
送信電力 |
-9dBm（最小）〜-8dBm（最大） |
|
受信感度 |
-27dBm（最小） |
|
リンクバジェット |
18dBm |
|
E1インターフェース |
|
|
インターフェース規格 |
プロトコルG.703に準拠 |
|
インターフェース速度 |
n*64Kbps±50ppm |
|
インターフェースコード |
HDB3 |
|
E1インピーダンス: |
75Ω（アンバランス）、120Ω（バランス） |
|
ジッター許容度 |
プロトコルG.742およびG.823に準拠 |
|
許容減衰 |
0〜6dBm |
|
イーサネットInterface（10/100M） |
|
|
インターフェース速度 |
10/100 Mbps、ハーフ/フルデュプレックス自動ネゴシエーション |
|
インターフェース規格 |
IEEE 802.3、IEEE 802.1Q（VLAN）と互換性があります |
|
MACアドレス機能 |
4096 |
|
コネクタ |
RJ45、Auto-MDIXをサポート |
|
電源 |
|
|
電源 |
AC180V〜260V；DC–48V；DC +24V |
|
消費電力 |
≤10W |
|
寸法 |
|
|
製品サイズ |
19インチ1U 485X138X44mm（WXDXH） |
|
シンプルなパッケージ |
522X198X82mm（WXDXH） |
|
重量 |
3KG |
|
動作環境 |
|
|
動作温度 |
-10°C〜50°C |
|
動作湿度 |
5％〜95％（結露なし） |
|
保管温度 |
-40°C〜80°C |
|
保管湿度 |
5％〜95％（結露なし） |
