製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-PDH-E4G4-2SFP Series
ドキュメント: E-link 4E1+4GE PDH Mux Data....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |

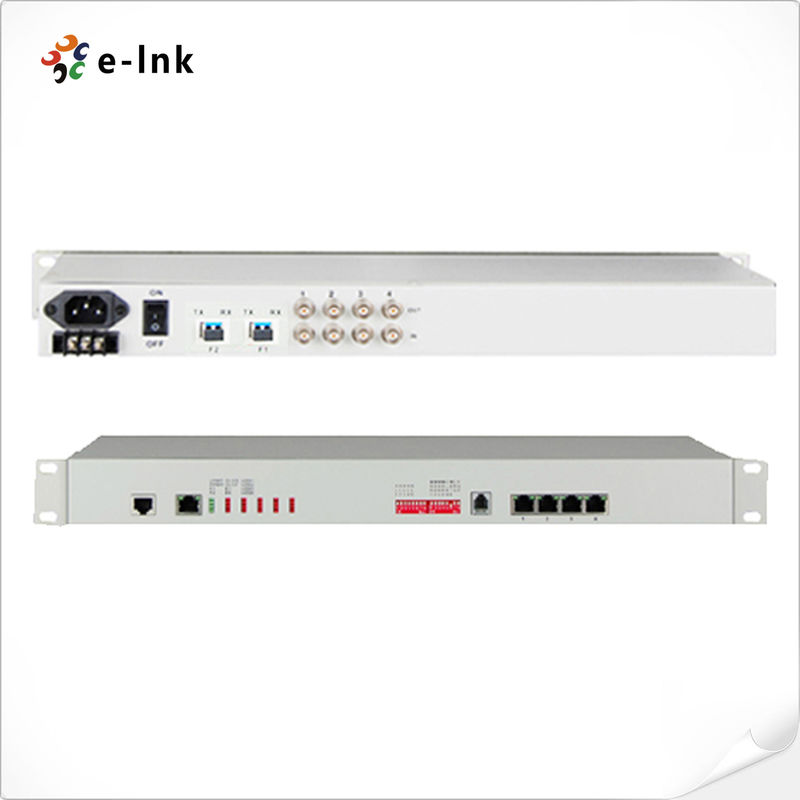

4E1 + 4GE 1+1 ファイバー PDH マルチプレクサー
利点
■著作権 IC をベースに
■モジュール式広域ダイナミックオプティカル検出器
■デバイスは,マスター光ファイバーインターフェイスとバックアップ光ファイバーインターフェイスを提供し,ダブル光ファイバーポートバックアップ機能は,作業は決して壊れないことを保証します
■イーサネットインターフェースの速度は10M/100/1000M,半/フルデュプレックス自動-交渉
■4チャネルイーサネットインターフェースはスイッチインターフェースで,VLANをサポートし,4チャネル論理隔離に設定できます
■E1インターフェースはGに準拠します703デジタルクロック復元とスムーズ・フェーズロック技術を採用
■1チャネルPCMデジタルビジネス電話 (オプション)
■光学シグナルを失うとき,それはリモートデバイスがオフに電源またはファイバーが切断されていることを検出し,LEDによってアラームを示します
■ローカルデバイスはリモートデバイスの動作状態を表示できます.
■2つの拡張インターフェースを提供して,RS232/RS485/RS422/マンチェスターコードなどの1~2チャネルアシンクロンデータを拡張できます.
■1~2チャネル音声,1~4チャネルスイッチ,または2/4行音声など
■リモートインターフェイスをコマンドを供給 ループバック,ラインの維持を簡単にする
■通信距離は2~120kmまで 割り切れない
■AC220V,DC48V,DC24Vは選択可能
■DC-48V/DC24V電源の極度検出機能,極度無
概要
このデバイスは,1-4チャネルE1インターフェイス,マスター光ファイバーインターフェイスとバックアップ光ファイバーインターフェイス,1-4チャネル10M/100/1000M イーサネット インターフェース (ラインレート10)0拡張インターフェイスは,Switchインターフェイスであり,VLANをサポートできる.拡張インターフェイスは,RS232/RS485/RS422アシンクロンデータの伝送チャンネルとして使用できる.音声信号2/4線 E&Mオーディオ信号,スイッチ信号,イーサネット信号 (帯域幅2M). 非常に柔軟です.アラーム機能があります. 信頼性があり,安定しており,低電力消費,高度な統合,サイズが小さい.
テクニカルインデックス
|
パラメータ |
仕様 |
|
繊維 |
|
|
多モードファイバー |
|
|
繊維の種類 |
50/125um, 62.5/125um |
|
最大送信距離 |
5Km @ 62.5 / 125um シングルモードファイバー,減衰 (3dbm/km) 波長: 820nm |
|
送電力 |
-12dBm (最小) ~-9dBm (最大) |
|
受容器の感度 |
-28dBm (分) |
|
リンク予算 |
16dBm |
|
シングルモードファイバー |
|
|
繊維の種類 |
8/125um, 9/125um |
|
最大送信距離 |
40km |
|
送信距離 |
40Km @ 9 / 125um シングルモードファイバー,減衰 (0.35dbm/km) |
|
波長 |
1310nm |
|
送電力 |
-9dBm (最小) ~8dBm (最大) |
|
受容器の感度 |
-27dBm (分) |
|
リンク予算 |
18dBm |
|
E1 インターフェース |
|
|
インターフェース規格 |
プロトコルGを遵守する703 |
|
インターフェースの速さ |
n*64Kbps±50ppm |
|
インターフェイスコード |
HDB3 |
|
E1 インペデンス: |
75Ω (不均衡),120Ω (バランス) |
|
振動容量 |
議定書G.742とGに従って823 |
|
許容される減衰 |
0~6dBm |
|
イーサネット私はインターフェイス (10/100M) |
|
|
インターフェースの速さ |
10/100/1000Mbit/s,半/フルデュプレックス自動交渉 |
|
インターフェース規格 |
IEEE 802 に対応する3IEEE 802.1Q (VLAN) |
|
MAC アドレス 能力 |
4096 |
|
コネクタ |
RJ45 オートMDIXをサポート |
|
パワー |
|
|
電源 |
AC180V ~ 260V"DCほら48V"DC +24V |
|
電力消費量 |
≤10W |
|
サイズ |
|
|
製品サイズ |
19インチ 1U 485×138×44mm (WXDXH) |
|
シンプルなパッケージ |
522×198×82mm (WXDXH) |
|
部品重量 |
3kg |
|
労働環境 |
|
|
作業温度 |
-10°C ~ 50°C |
|
作業湿度 |
5%~95% (凝縮がない) |
|
保存温度 |
-40°C ~ 80°C |
|
貯蔵湿度 |
5%~95% (凝縮がない) |
適用する
