製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-E16F4-LCD Series
ドキュメント: E-link 16E1+4FE+LCD+SNMP PD....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
利点
■16E1 透明なトランスミッションを提供する
■16*2のLCDディスプレイとSNMPエージェントを搭載しています
■コンソール管理インターフェイスを提供する (RS232)
■2つのファイバーインターフェースを1+1保護機能とALS (自動レーザーシャットダウン/削減) 機能を提供
■4*100Mのワイヤー速度エーサネットチャンネルを供給し,相互交渉をサポートし,エーサネット帯域幅は32Kの倍数に基づいて設定されます.
■オプションとしてホットラインチャンネルを1つ提供します
■2つのファイバーインターフェースを用意します "つはマスターで もう"つはスレーブで サービス・トランスミッションを 継続的に確保します
■オプティカルポートの速度は155Mbpsで,送信範囲は25KM,40KM,60KM,80KMまたは100KMに達する.
■E1インターフェースコードはHDB3,E1振動特性はITU-T Gに準拠する.703G.823 と G.742;
■イーサネットポートはフル/ハーフデュプレックスをサポートし,10M/100Mの自動調整が可能.
■イーサネットポートはVLAN機能をサポートし,ユーザが選択できる4つのデビジョンモードを備えています.
■イーサネット パッケージサイズサポート 1916 バイトと 4 イーサネット ポートは別々に設定できます.
■完全なアラーム機能があり,デバイスの状態を遠隔監視できます.
■2つのファイバーループバックと4つのE1ループバックモードをサポートし,デバイスを簡単に管理できます.
■ユーザが設定できる主警報と小警報,LCDディスプレイとスピーカーでの音響警報
概要
このデバイスはコンソール制御を持っています,1+1ファイバー経路保護,点から点の光学通信,LCDディスプレイ, PDH光学通信の当社の開発の基礎,特別VLSIとSNMPNMSを使用する.

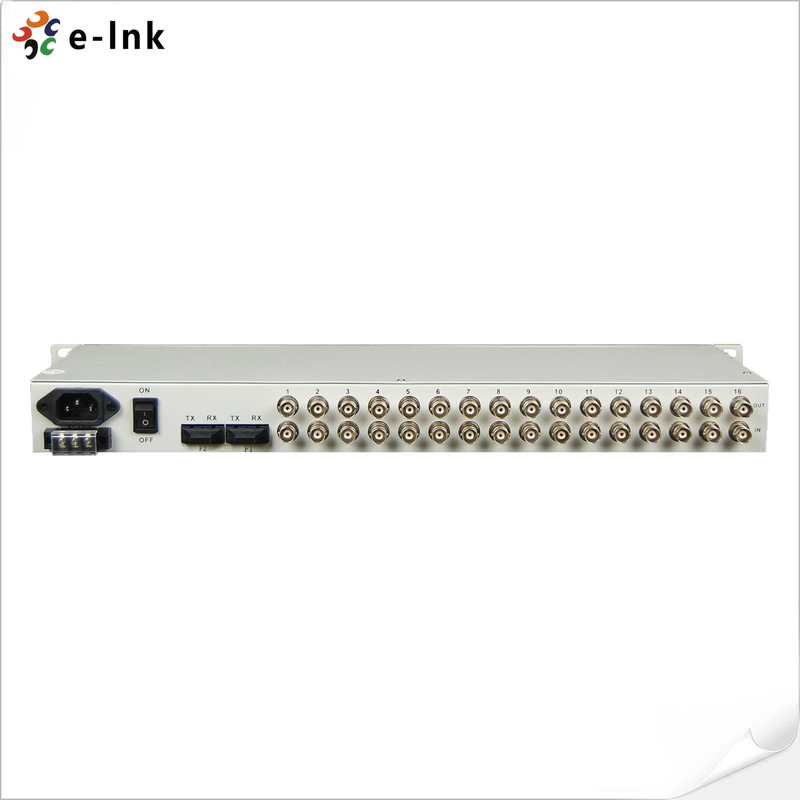

このデバイスは,LCDディスプレイ付きの16E1ポイントツーポイント光学伝送機器で,FPGAチップを使用し,アップグレードが簡単です. 単板構造であり,最大の伝送容量は16E1です.,4*100Mチャネル イーサネットデータと 2 AUXポート RS232/RS485/RS422などの他のデータを送信する.
テクニカルインデックス
|
パラメータ |
仕様 |
|
多モードファイバー |
|
|
繊維の種類 |
50/125um, 62.5/125um |
|
最大送信距離 |
5Km @ 62.5 / 125um シングルモードファイバー,減衰 (3dbm/km) 波長: 820nm |
|
送電力 |
-12dBm (最小) ~-9dBm (最大) |
|
受容器の感度 |
-28dBm (分) |
|
リンク予算 |
16dBm |
|
シングルモードファイバー |
|
|
繊維の種類 |
8/125um, 9/125um |
|
最大送信距離 |
10-120キロ |
|
送信距離 |
40Km @ 9 / 125um シングルモードファイバー,減衰 (0.35dbm/km) |
|
波長 |
1310nm |
|
送電力 |
-9dBm (最小) ~8dBm (最大) |
|
受容器の感度 |
-27dBm (分) |
|
リンク予算 |
18dBm |
|
ファイバーインターフェース |
|
|
接続する |
FC (デフォルト),SC/SFP オプション |
|
港の数 |
2 (1+1) |
|
管理機能 |
|
|
議定書 |
Telnet と SNMP |
|
標準SNMPプロトコル |
MIBファイルが提供され,SNMPに統合されやすい. |
|
E1 インターフェース |
|
|
インターフェース規格 |
プロトコルGを遵守する703 |
|
インターフェースの速さ |
n*64Kbps±50ppm |
|
インターフェイスコード |
HDB3 |
|
E1 インペデンス: |
75Ω (不均衡),120Ω (バランス) |
|
振動容量 |
議定書G.742とGに従って823 |
|
許容される減衰 |
0~6dBm |
|
イーサネット私はインターフェイス (10/100M) UTP) |
|
|
インターフェースの速さ |
10/100Mbps,半/フルデュプレックス自動交渉 |
|
インターフェース規格 |
IEEE 802 に対応する3IEEE 802.1Q (VLAN) |
|
MAC アドレス 能力 |
1024 |
|
コネクタ |
RJ45 オートMDIXをサポート |
|
パワー |
|
|
電源 |
AC180V ~ 260V"DCほら48V"DC +24V |
|
電力消費量 |
≤10W |
|
サイズ |
|
|
製品サイズ |
19インチ 1U 485X138X45mm (((WXDXH) |
|
シンプルなパッケージ |
522×198×82mm (WXDXH) |
|
部品重量 |
3kg |
|
労働環境 |
|
|
作業温度 |
-10°C ~ 50°C |
|
作業湿度 |
5%~95% (凝縮がない) |
|
保存温度 |
-40°C ~ 80°C |
|
貯蔵湿度 |
5%~95% (凝縮がない) |
