製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-E16G4-LCD Series
ドキュメント: E-link 16E1+4GE+LCD+SNMP PD....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

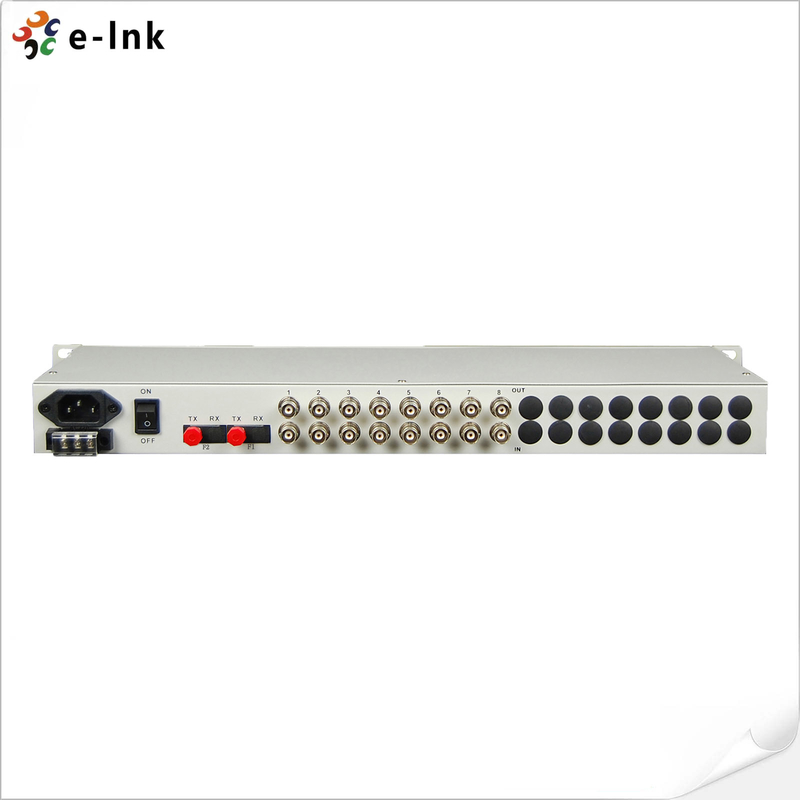

16E1+4GE+LCD+SNMP PDH マルチプレクサー
利点
■16 E1 透明トランスミッション
■内部に16*2のLCDディスプレイとSNMPエージェント
■コンソール管理インターフェース (RS232) を提供する
■2つのファイバーインターフェイスを供給 1+1保護 (APS) 機能とALS (自動レーザーシャットダウン/削減) 機能
■イーサネットインターフェース速度は10M/100M/1000M,半/フルデュプレックス自動調整可能
■4チャネルイーサネットインターフェースはスイッチインターフェースで,VLANをサポートし,4チャネル論理隔離に設定できます
■選択肢として 1 つのホットラインチャネルを提供してください
■2つのファイバーインターフェースを用意し,一つはマスターで,もう一つはスレーブで,サービス転送を中断しないようにします
■オプティカルポートの速度は1.25Gbpsで,送信範囲は25KM,40KM,60KM,80KM,または100KMに達します.
■E1インターフェースコードはHDB3,E1振動特性はITU-T Gに準拠する.703G.823 と G.742;
■エーテルネットポートはVLAN機能をサポートし,ユーザー選択のための4デバイスモードがあります.
■イーサネット パッケージサイズサポート 1916 バイトと 4 イーサネット ポートは別々に設定できます.
■完全なアラーム機能があり,デバイスの状態を遠隔監視できます.
■リモコンからE1ループをサポートし,デバイスを簡単に検出・管理できます.
概要
このデバイスはコンソール制御を持っています,1+1ファイバー経路保護,点から点の光学伝送,LCDディスプレイを提供します. PDH光学伝送の当社の開発の基本,特別VLSIとSNMPNMSを使用する.
デバイスは1-16チャネルE1インターフェース,1-4チャネル10/100/1000M イーサネットインターフェース (ラインレート100)0M) と2つの拡張インターフェース. 4チャネルイーサネットインターフェイスはスイッチインターフェイスであり,VLANをサポートすることができます. 2つの拡張インターフェイスは,RS232/RS485/RS422アシンクロンデータの送信チャンネルとして使用できます.音声信号2/4線 E&Mオーディオ信号,スイッチ信号,イーサネット信号 (帯域幅2M). 非常に柔軟です.アラーム機能があります. 信頼性があり,安定しており,低電力消費,高度な統合,サイズが小さい
テクニカルインデックス
|
パラメータ |
仕様 |
|
多モードファイバー |
|
|
繊維の種類 |
50/125um, 62.5/125um |
|
最大送信距離 |
5Km @ 62.5 / 125um シングルモードファイバー,減衰 (3dbm/km) 波長: 820nm |
|
送電力 |
-12dBm (最小) ~-9dBm (最大) |
|
受容器の感度 |
-28dBm (分) |
|
リンク予算 |
16dBm |
|
シングルモードファイバー |
|
|
繊維の種類 |
8/125um, 9/125um |
|
最大送信距離 |
40km |
|
送信距離 |
40Km @ 9 / 125um シングルモードファイバー,減衰 (0.35dbm/km) |
|
波長 |
1310nm |
|
送電力 |
-9dBm (最小) ~8dBm (最大) |
|
受容器の感度 |
-27dBm (分) |
|
リンク予算 |
18dBm |
|
ファイバーインターフェース |
|
|
接続する |
FC (デフォルト),SC/SFP オプション |
|
管理機能 |
|
|
議定書 |
Telnet と SNMP |
|
標準SNMPプロトコル |
MIBファイルが提供され,SNMPに統合されやすい. |
|
E1 インターフェース |
|
|
インターフェース規格 |
プロトコルGを遵守する703 |
|
インターフェースの速さ |
n*64Kbps±50ppm |
|
インターフェイスコード |
HDB3 |
|
E1 インペデンス: |
75Ω (不均衡),120Ω (バランス) |
|
振動容量 |
議定書G.742とGに従って823 |
|
許容される減衰 |
0~6dBm |
|
ギガビットイーサネット私はインターフェイス (10/100)/1000M) |
|
|
インターフェースの速さ |
10/100/1000 Mbit/s,半/フルデュプレックス自動交渉 |
|
インターフェース規格 |
IEEE 802 に対応する3IEEE 802.1Q (VLAN) |
|
MAC アドレス 能力 |
4096 |
|
コネクタ |
RJ45 オートMDIXをサポート |
|
パワー |
|
|
電源 |
AC180V ~ 260V"DCほら48V"DC +24V |
|
電力消費量 |
≤10W |
|
サイズ |
|
|
製品サイズ |
19インチ 1U 485X138X45mm (((WXDXH) |
|
シンプルなパッケージ |
522×198×82mm (WXDXH) |
|
部品重量 |
3kg |
|
労働環境 |
|
|
作業温度 |
-10°C ~ 50°C |
|
作業湿度 |
5%~95% (凝縮がない) |
|
保存温度 |
-40°C ~ 80°C |
|
貯蔵湿度 |
5%~95% (凝縮がない) |
