製品詳細
Place of Origin: China
ブランド名: E-link

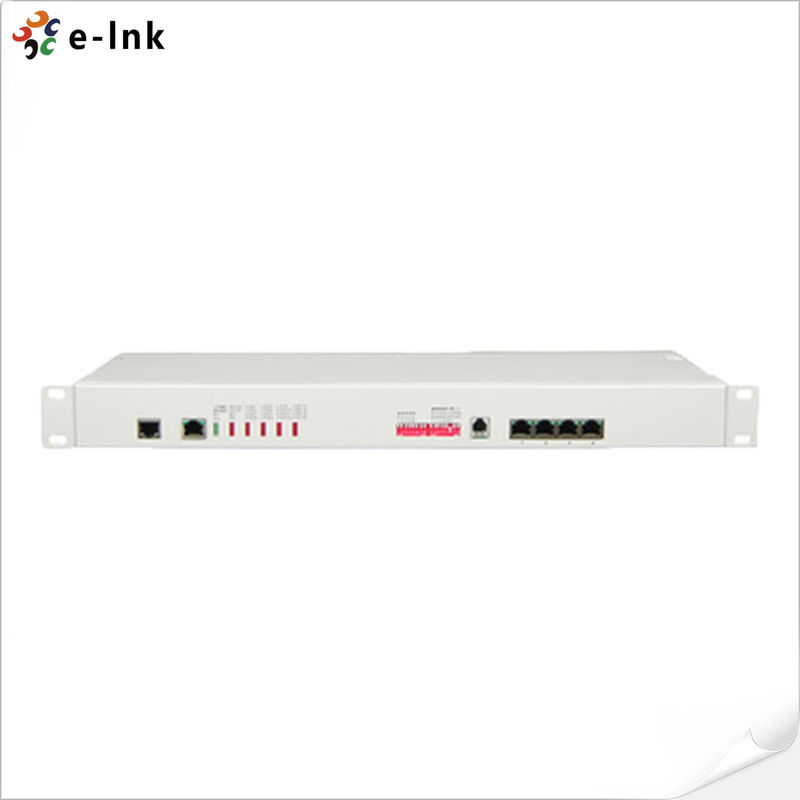

Model Number: LNK-E1-30PCM
ドキュメント: E-link 16E1 PDH Mux Datashe....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
利点
· 独自の著作権を持つICをベースにしています
· この装置はシングルPCB設計です
· リモートアラームの状態を監視できます
· E1インターフェースはG.703に準拠し、デジタルクロックリカバリとスムーズな位相同期技術を採用しています
· 2つの拡張インターフェース（AUX1/2）を提供し、RS232/RS485/RS422/マンチェスターコードなどの1～4チャンネルの非同期データ、1～8チャンネルのスイッチ、2/4線オーディオなどを拡張できます
· 1～30チャンネルの音声アクセス、発信者番号機能と逆極性課金機能をサポート
· さまざまなサイト間の相互番号割り当て機能をサポート
· 音声ポートはFXOおよびFXSポート、EM2/4オーディオインターフェースをサポートし、FXOポートはプログラム制御交換機に接続し、FXSポートはユーザーの電話に接続します
· デスクトップデバイスは、独立したSNMPネットワーク管理と光多重装置ネットワーク管理カスケード（オプション）をサポートしています
· デバイスの電源がオフになっている場合、またはE1回線が切断または信号が失われた場合にLEDが点灯します
· 温度と電圧を監視できます（ネットワーク管理プラットフォーム）
· リモート機器の温度と電圧を監視できます（ネットワーク管理プラットフォーム）
· AC 220V、DC-48V、DC24Vを選択できます
概要
この装置は、当社E1回線伝送をベースにした、ポイントツーポイント伝送装置の一種で、特殊用途のVLSIを使用しています。アラーム機能を備えています。1～30チャンネルの音声と1～4チャンネルのシリアルデータインターフェースを選択できます。デバイスはSNMPモジュールを内蔵でき、SNMP管理に使用できます。デバイス回路はデジタル回路です。動作は信頼性が高く、安定しており、低消費電力、高集積度、小型、設置とメンテナンスが容易です。
技術指標
|
パラメータ |
仕様 |
|
FXS電話インターフェース |
|
|
リンギング周波数 |
75V |
|
最大伝送距離 |
25HZ |
|
2線インピーダンス |
600オーム（ピックアップ） |
|
リターンロス |
40 dB |
|
FXOスイッチインターフェース |
|
|
リンギング検出電圧 |
35V |
|
リンギング検出周波数 |
40Km |
|
伝送距離 |
17HZ-60H |
|
2線インピーダンス |
600オーム（ピックアップ） |
|
送信電力 |
-9dBm（最小）～-8dBm（最大） |
|
リターンロス |
40 db |
|
リンクバジェット |
18dBm |
|
E1インターフェース |
|
|
インターフェース規格 |
プロトコルG.703に準拠 |
|
インターフェース速度 |
2048Kbps±50ppm |
|
インターフェースコード |
HDB3 |
|
E1インピーダンス: |
75Ω（不平衡）、120Ω（平衡） |
|
ジッター許容度 |
プロトコルG.742およびG.823に準拠 |
|
許容減衰 |
0～6dBm |
|
電源 |
|
|
電源 |
AC180V～260V；DC –48V；DC +24V |
|
消費電力 |
≤7W |
|
寸法 |
|
|
製品サイズ |
19インチ1U 485X138X44mm（幅X奥行X高さ） |
|
簡易包装 |
522X198X82mm（幅X奥行X高さ） |
|
重量 |
3KG |
|
動作環境 |
|
|
動作温度 |
-10°C～50°C |
|
動作湿度 |
5%～95%（結露しないこと） |
|
保管温度 |
-40°C～80°C |
|
保管湿度 |
5%～95%（結露しないこと） |
|
寸法 |
|
|
19インチ1U |
483（長さ）X200（幅）X44（高さ）mm |
アプリケーション
