製品詳細
Place of Origin: China
ブランド名: E-link
証明: ROHS,FCC,CE
Model Number: LNK-3GSDI-4BV
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 1179USD~1199USD
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
キーワード: |
ファイバーコンバーター |
動作温度: |
-20℃～+70℃ |
寸法（WXDXH）：: |
19inch 1U（483 x 220 x 44.45mm） |
湿度: |
0〜95％ |
重さ: |
7kg/ペア |
mtbf: |
100000時間以上 |
キーワード: |
ファイバーコンバーター |
動作温度: |
-20℃～+70℃ |
寸法（WXDXH）：: |
19inch 1U（483 x 220 x 44.45mm） |
湿度: |
0〜95％ |
重さ: |
7kg/ペア |
mtbf: |
100000時間以上 |
ほら4チャネル 2方向 3G-SDI光ファイバーによるビデオ送信
ほら信号の完全性を確保するための自動ケーブル均衡
ほら自動再クロッキング 270Mbit/s - 1.48Gbit/s- 3Gbit/s
ほら3G-SDI カメラシステムと直接互換性があり,サポートバックRS-485 データ プロトコル
ほら長距離トランスミッション能力 少なくとも10km (6.2マイル),最大120km
ほら産業用ターミナルブロックの電源入力
ほらホットスワップとホットプラグをサポート
ほら完全デジタル非圧縮放送レベル伝送
ほら超光学動力範囲で,使用前に調整する必要がないこと.
ほら光ファイバーWDM/CWDM/DWDM技術;
ほら産業レベル超広い温度範囲 (-40°C~+8)5°C),様々な環境に適応できる.

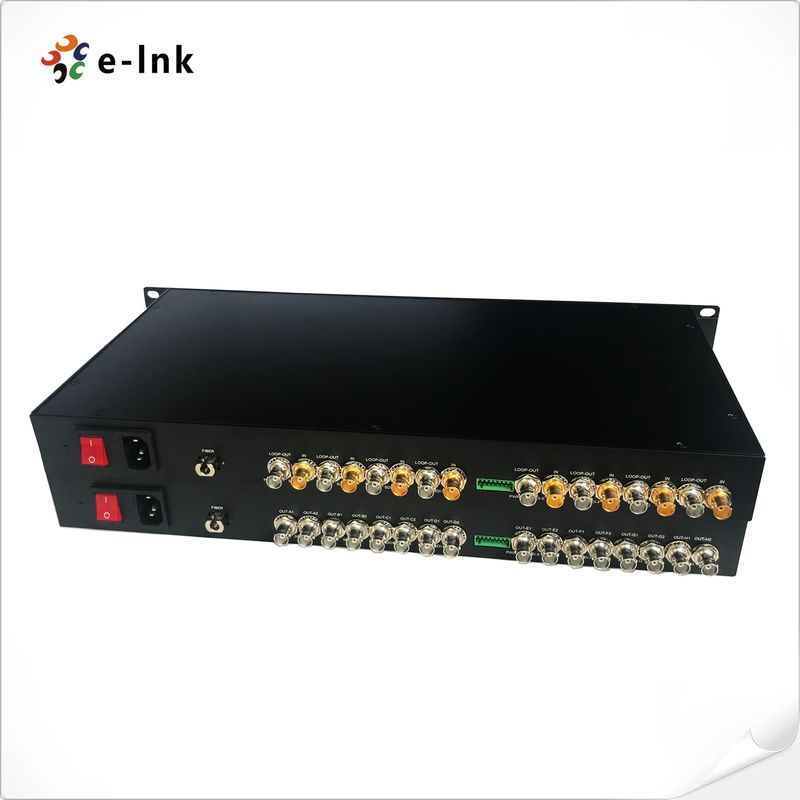

LNKは3GSDI について4BVシリーズサポート 4- チャンネル二方向 3G-SDI 標準 高画質 ビデオ信号は,シングル光ファイバーケーブル3Gで信号をモニターします/HD-SDIループ出力. E-リンク 3G-SDI ファイバーコンバーター上のビデオは, 1080P 3G-SDI 信号のための送信機と受信機を1つ含む. E-リンク 3G-SDIファイバーコンバーターは同時に4Ch二方向3Gを送信することができます-SDIビデオ,1-ChバックRS-485データ,単一の光ファイバーを通る信号. 放送標準までビデオ品質,CDレベルまでオーディオ品質をサポートバックRS-485 データ通信形式
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
<1% |
|
SDI フォーマットサポート |
625/25 PAL |
|
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
ビデオ SDI 標準 |
270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
|
|
SMPTE425M3Gb/s マッピング (SDI) |
|
|
SMPTE424M 3Gb/s シリアルインターフェイス (SDI) |
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
RS4を逆方向に85 |
|
周波数/レートサポート |
RS485では最大57,600bps |
|
BER |
<109 |
|
電気 |
|
|
電源アダプタ |
AC 1102 ~ 220V |
|
電力消費量 |
<15W |
|
モデル |
記述 |
|
LNK-3GSDI-4BV |
ループアウト付きの3G-SDIビデオ 20km,SMFC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-4BV1R |
ループアウト+1-Ch RS485 リバースデータ,20km,SMFC1つの送信機と1つの受信機を含む. |
ビデオ
