製品詳細
起源の場所: 中国
ブランド名: E-link
Model Number: LNK-E32G4 Seriesv
ドキュメント: E-link 32E1+4GE PDH Mux Dat....0.pdf
支払いと送料の条件
最小注文数量: 1個のPC
価格: 交渉可能
パッケージの詳細: カートンパッケージ
受渡し時間: 3〜12営業日
支払条件: L/C、T/T、Western Union、MoneyGram、PayPal
供給の能力: 1000 PCS/月
動作湿度: |
5％〜95％（凝縮なし） |
ストレージ湿度: |
5％〜95％（凝縮なし） |
動作温度: |
-10°C〜50°C |
保管温度: |
-40°C〜80°C |
製品サイズ: |
19インチ1U 485X138X44mm （WXDXH） |
電源: |
AC180V〜260V；DC –48V；DC +24V |
動作湿度: |
5％〜95％（凝縮なし） |
ストレージ湿度: |
5％〜95％（凝縮なし） |
動作温度: |
-10°C〜50°C |
保管温度: |
-40°C〜80°C |
製品サイズ: |
19インチ1U 485X138X44mm （WXDXH） |
電源: |
AC180V〜260V；DC –48V；DC +24V |
利点
■独自の著作権ICをベースに
■イーサネットの帯域幅は 1000Mです
■イーサネットインターフェースの速度は 10/100/1000M,半/フルデュプレックス オート交渉
■4*Ethernetインターフェースはスイッチインターフェースで,VLANをサポートし,4チャネル論理隔離に設定できます
■コンソール管理インターフェース (RS232) を提供する
■2つのファイバーインターフェース (デフォルトFC,SFPモジュールオプション) を提供,1+1保護 (APS) 機能
■E1インターフェースはGに準拠します703デジタルクロック復元とスムーズ・フェーズロック技術を採用
■標準2本の電話 (電話のハンドル以外の) をエンジニアリングオーダー・ワイヤーホットラインとして設定します (オプション)
■光学シグナルを失うとき,それはリモートデバイスがオフに電源またはファイバーが切断されていることを検出し,LEDによってアラームを示します
■ローカルデバイスはリモートデバイスの動作状態を表示できます.
■2つの拡張インターフェースを提供して,1~2チャネルアシンクロンデータを拡張できます. RS232/RS485/RS422/マンチェスターコードなど.
■リモートインターフェイスをコマンドする E1 ロップバックをサポートする E1 ロスとAISアラームをサポートする
■通信距離は2~100kmまで
■SNMP マネージャーをサポートする (SNMP エージェント内側)
■AC220V,DC48V,DC24Vは選択可能
■DC-48V/DC24V電源の極度検出機能,極度無
概要

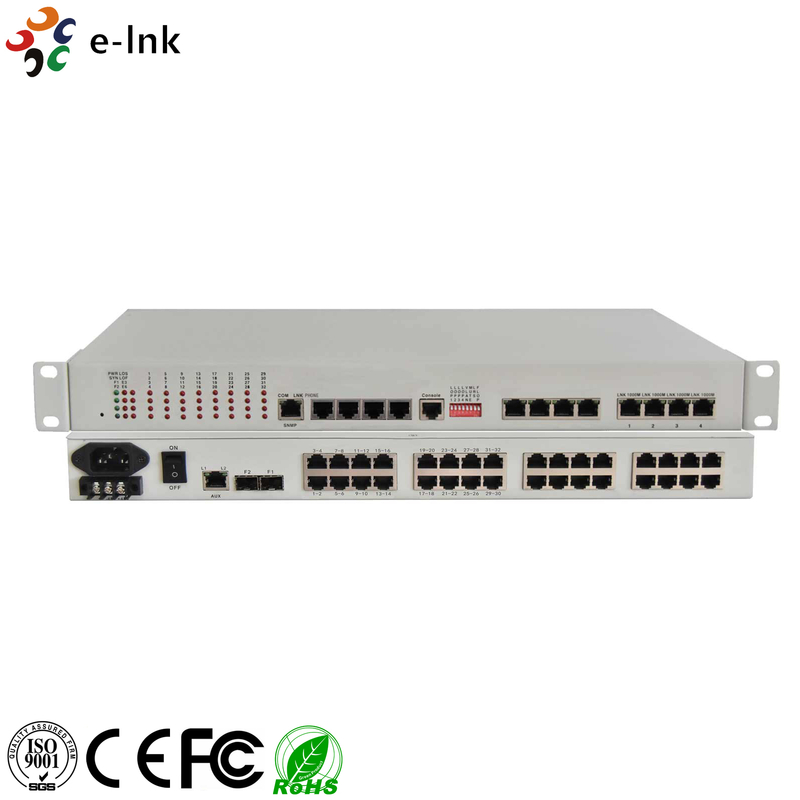

この装置は,VLSIに基づいて開発された点から点の光学伝送装置です.この装置は132*E1インターフェイス 1-4*10/100/1000M イーサネット インターフェース (ワイヤースピード 1000M) と 2 つの拡張インターフェース 4*イーサネットインターフェイスはスイッチインターフェイスであり,VLANをサポートすることができます. 1拡張インターフェイスは,RS232/RS485/RS422アシンクロンデータの送信チャンネルとして使用できます.1チャンネルデジタルビジネス電話はオプションです. とても柔軟です. 警報機能があります. 信頼性があり,安定しています. 低消費電力,高い統合,小さなサイズです.
テクニカルインデックス
|
パラメータ |
仕様 |
|
多モードファイバー |
|
|
繊維の種類 |
50/125um, 62.5/125um |
|
最大送信距離 |
5km @ 62.5 / 125umマルチモード 繊維,衰弱 (3dbm/km) 波長: 820nm |
|
送電力 |
-12dBm (最小) ~-9dBm (最大) |
|
受容器の感度 |
-28dBm (分) |
|
リンク予算 |
16dBm |
|
シングルモードファイバー |
|
|
繊維の種類 |
8/125um, 9/125um |
|
最大送信距離 |
40km |
|
送信距離 |
40Km @ 9 / 125um シングルモードファイバー,減衰 (0.35dbm/km) |
|
波長 |
1310nm |
|
送電力 |
-9dBm (最小) ~8dBm (最大) |
|
受容器の感度 |
-27dBm (分) |
|
リンク予算 |
18dBm |
|
E1 インターフェース |
|
|
インターフェース規格 |
プロトコルGを遵守する703 |
|
インターフェースの速さ |
2048Kbps±50ppm |
|
インターフェイスコード |
HDB3 |
|
E1 インペデンス: |
75Ω (不均衡),120Ω (バランス) |
|
インターフェース |
RJ45,2*E1/RJ45 |
|
振動容量 |
議定書G.742とGに従って823 |
|
許容される減衰 |
0~6dBm |
|
ギガビットイーサネットインターフェイス (10/100/1000M) |
|
|
インターフェースの速さ |
10/100/1000 Mbps,半/フルデュプレックス自動交渉 |
|
インターフェース規格 |
IEEE 802 に対応する3IEEE 802.1Q (VLAN) |
|
MAC アドレス 能力 |
4096 |
|
コネクタ |
RJ45 オートMDIXをサポート |
|
パワー |
|
|
電源 |
AC180V ~ 260V"DC 48V"DC +24V |
|
電力消費量 |
≤10W |
|
サイズ |
|
|
製品サイズ |
19インチ 1U 485×138×44mm (WXDXH) |
|
シンプルなパッケージ |
522×198×82mm (WXDXH) |
|
部品重量 |
3kg |
|
労働環境 |
|
|
作業温度 |
-10°C ~ 50°C |
|
作業湿度 |
5%~95% (凝縮がない) |
|
保存温度 |
-40°C ~ 80°C |
|
貯蔵湿度 |
5%~95% (凝縮がない) |
