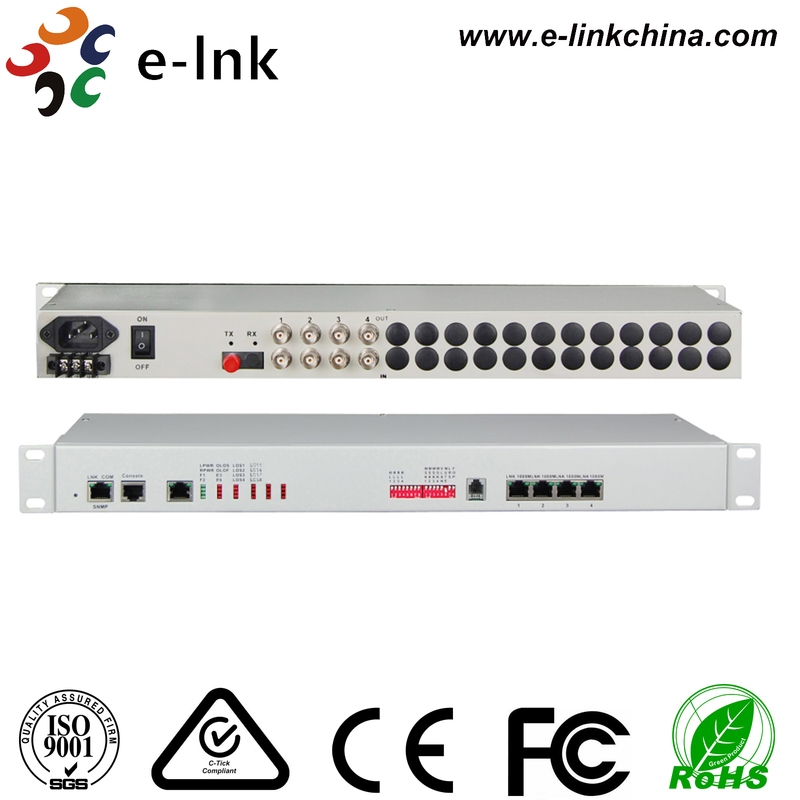

4E1+4GE+電話+SNMP光ファイバー多重化装置
利点
Ø 自己所有のICに基づく
Ø ファイバー帯域幅は最大1.5G、イーサネット帯域幅はワイヤースピード1000M
Ø イーサネットインターフェース速度は10/100/1000M、半二重/全二重オートネゴシエーション
Ø 4*イーサネットインターフェースはスイッチインターフェースで、VLANをサポートし、4チャネルの論理的 分離に設定可能
Ø コンソール管理インターフェース（RS232）を提供
Ø 2つのファイバーインターフェース1+1保護を提供(APS)機能
Ø E1インターフェースはG.703に準拠し、デジタルクロックリカバリとスムーズな位相ロック技術を採用
Ø 標準の2線式電話（非電話ハンドセット）をエンジニアリングオーダーワイヤーホットラインとして設定（オプション）
Ø 光信号が失われた場合、リモートデバイスの電源がオフになっているか、ファイバーが切断されているかを検出し、LEDで アラームを表示
Ø ローカルデバイスは、リモートデバイスの動作状態を表示できます
Ø 2つの拡張インターフェースを提供し、RS232/RS485/RS422/マンチェスターコードなどの1〜2チャネルの非同期データを拡張できます。
Ø リモートインターフェースのループバックをコマンドで提供し、ローカルE1ループバック機能をサポートし、E1 LOSおよびAISアラームをサポートし、回線メンテナンスを容易にします
Ø 伝送距離は、中断なしで最大2〜100Kmです
Ø SNMPマネージャーをサポート（SNMPエージェント内蔵）
Ø AC 220V、DC-48V、DC24Vはオプション
Ø DC-48V/DC24V電源極性検出機能、極性フリー
概要
このデバイスは、VLSIに基づいて開発されたポイントツーポイント光伝送デバイスです。このデバイスは、1〜4*E1インターフェース、1〜4*10/100/1000Mイーサネットインターフェース（ワイヤースピード1000M）および2つの拡張インターフェースを提供します。4*イーサネットインターフェースはスイッチインターフェースで、VLANをサポートできます。1つの拡張インターフェースは、RS232/RS485/RS422非同期データ、ドライ接点信号、1チャネルデジタルビジネス電話の伝送チャネルとして使用できます（オプション）。非常に柔軟です。アラーム機能があります。動作は信頼性が高く、安定しており、低消費電力、高集積度、小型です。
技術指標
|
パラメータ |
仕様 |
|
ファイバー
|
マルチモードファイバー 50/125um、62.5/125um、 最大伝送距離： 5Km @ 62.5 / 125umシングルモードファイバー、 減衰（3dbm/km） 波長： 820nm 送信電力： -12dBm（最小）〜-9dBm（最大） 受信感度： -28dBm（最小） リンクバジェット： 16dBm シングルモードファイバー 8/125um、9/125um 最大伝送距離：40Km 伝送距離：40Km @ 9 / 125umシングルモードファイバー、減衰（0.35dbm/km） 波長： 1310nm 送信電力： -9dBm（最小）〜-8dBm（最大） 受信感度： -27dBm（最小） リンクバジェット： 18dBm |
|
E1インターフェース
|
インターフェース規格： プロトコルG.703に準拠; E1インピーダンス： 75Ω（不平衡）、120Ω（平衡）; ジッター許容度： プロトコルG.742およびG.823に準拠 許容減衰： 0〜6dBm |
|
イーサネットインターフェース（10/100M/1000M UTP）
|
インターフェース速度：10/100/1000MMbps、半二重/全二重オートネゴシエーション インターフェース規格： IEEE 802.3、IEEE802.1Q（VLAN）と互換性あり MACアドレス容量：4096 コネクタ：RJ45、Auto-MDIXをサポート |
|
電源
|
電源：AC220V；DC –48V；DC +24V 消費電力：≤10W |
|
動作環境
|
動作温度： -10°C〜60°C 動作湿度： 5％〜95％（結露なし） 保管温度： -40°C〜80°C 保管湿度： 5％〜95％（結露なし） |
