製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: ABS Box PLC Splitter
ドキュメント: E-link ABS Box PLC Splitter....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

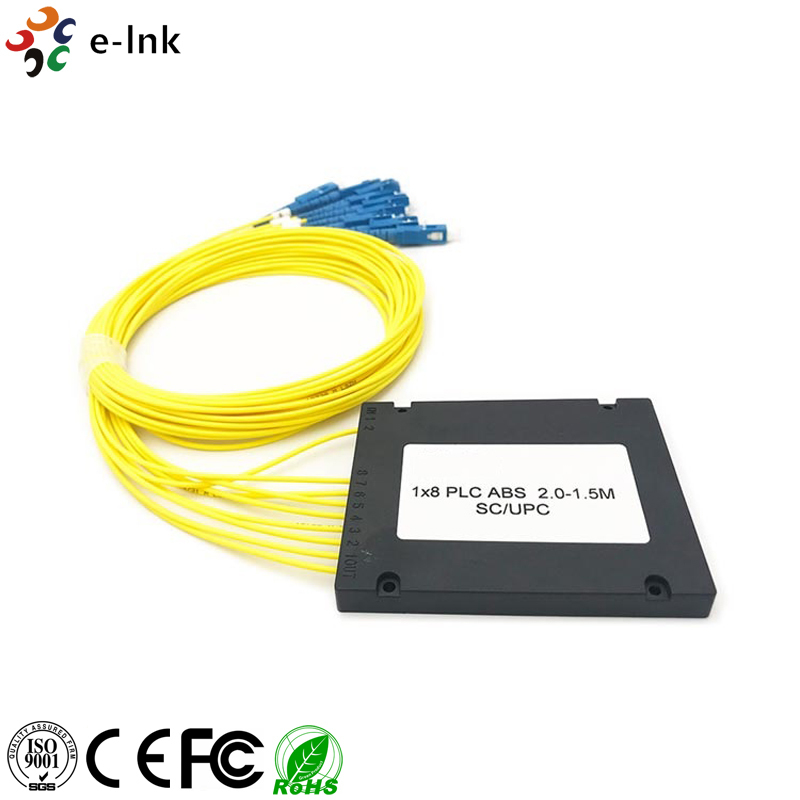

ABS ボックス PLC スプリッタ
利点
ü低挿入損失 (IL)
ü高い 隔離
ü低極化依存損失 (PDL)
üコンパクト デザイン
ü幅広く動作する波長 範囲
üチャンネルからチャンネルへ 均一性
ü高い信頼性 安定性
üテルコルディア GR-1209-CORE-2001 適合している
üテルコルディア GR-1221-CORE-1999 適合している
üYD/T-1272Q 適合している
üQ/CT-2295 適合している
üRoHS-6 に準拠 (鉛) 無料)
概要
E-link ABS box PLC (平面光波回路) スプリッタは,シリカ光波導体技術を用いて製造されたプラスチックABSボックスパッケージ付きの光電源管理装置の一種である.1xNまたは2xNの分割比で光信号の電源分割を実現するためにPON/ODNネットワークで広く使用されていますE-linkは,ポート構成,ケーブルタイプ,ファイバー長さ,入力コネクタ,出力コネクタの異なる要件を満たすために,ABSボックスPLCスプリッターを一連のカスタマイズしています.
テクニカルインデックス
|
パラメータ |
1×N ABS ボックス PLC スプリッター |
|||||
|
動作波長 (nm) |
1260・1650 |
|||||
|
ポート設定 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
最大挿入損失 (dB) (P/Sグレード) |
4.1/4.3 |
7.4/76 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
20.8/21.3 |
|
最大損失の均一性 (dB) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
最大PDL (dB) |
0.2 |
0.25 |
0.35 |
|||
|
ミリリリターン損失 (dB) |
55 |
|||||
|
ミニ指令性 (dB) |
55 |
|||||
|
最大波長依存損失 (dB) |
0.5 |
0.8 |
1.0 |
|||
|
最大温度安定性 (dB) |
0.5 |
|||||
|
動作温度 (°C) |
-575円 |
|||||
|
保存温度 (°C) |
-40 円85 |
|||||
|
装置の寸法 L×W×H (mm) |
100×80×10 |
120×80×18 |
140×115×18 |
|||
|
パラメータ |
2×N ABS ボックス PLC スプリッター |
|||||
|
動作波長 (nm) |
1260・1650 |
|||||
|
ポート設定 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
最大挿入損失 (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
21.3 |
|
最大損失の均一性 (dB) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
|
最大PDL (dB) |
0.3 |
0.35 |
0.4 |
|||
|
ミリリリターン損失 (dB) |
55 |
|||||
|
ミニ指令性 (dB) |
55 |
|||||
|
最大波長依存損失 (dB) |
0.5 |
0.8 |
1.0 |
|||
|
最大温度安定性 (dB) |
0.5 |
|||||
|
動作温度 (°C) |
-575円 |
|||||
|
保存温度 (°C) |
-40 円85 |
|||||
|
装置の寸法 L×W×H (mm) |
100×80×10 |
120×80×18 |
140×115×18 |
|||
注文情報
|
LNK-xxx-Px- - わかった |
xx- |
xx- |
x |
x |
|
ABS ボックス PLC スプリッタ |
繊維の種類 |
繊維の長さ |
入力コネクタ |
出力コネクター |
|
PS: 100×80×10 |
09=0.9mm 緩い管 |
10=1.0m |
0=ゼロ |
0=ゼロ |
|
PM: 120×80×18 |
20=2.0mm 緩いチューブ |
15=1.5m |
1=F についてC について/UPC について |
1=F についてC について/UPC について |
|
PL: 145×115×18 |
30=3.0mm ゆるい管 |
20=2.0m |
2=FC/APC |
2=FC/APC |
|
xxx: |
|
25=2.5m |
3=SC/UPC |
3=SC/UPC |
|
102 = 1×2 |
|
... ほら |
4=SC/APC |
4=SC/APC |
|
ほら |
|
|
5=LC/UPC |
5=LC/UPC |
|
264=2×64 |
|
|
6=LC/APC |
6=LC/APC |
適用する
