製品詳細
Place of Origin: China
ブランド名: E-link
ドキュメント: E-link Rack Mount PLC Split....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

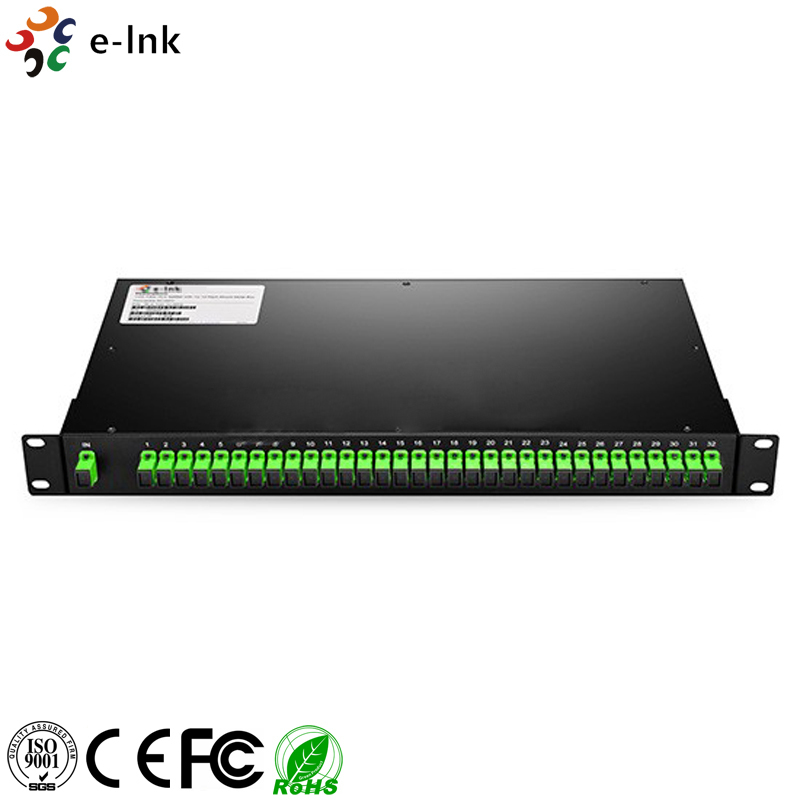

ラックマウントPLCスプリッター
利点s
ü 低挿入損失 (IL)
ü 高 分離
ü 低偏波依存損失 (PDL)
ü コンパクト設計 アダプター
ü 広い動作波長 範囲
ü 良好なチャネル間 均一性
ü 高い信頼性と高い 安定性
ü Telcordia GR-1209-CORE-2001 準拠
ü Telcordia GR-1221-CORE-1999 準拠
ü YD/T-1272Q 準拠
ü Q/CT-2295 準拠
ü RoHS-6準拠（鉛 フリー)
概要
The E-link ラックマウントPLC（プレーナー光波回路）スプリッターは、シリカ光導波路技術を使用して製造された19インチ1Uラックマウントパッケージの光パワー管理デバイスの一種です。PON/ODNネットワークで、1xNまたは2xNの分割比率で光信号の電力分割を実現するために広く使用されています。E-link は、ポート構成、入力コネクタ、出力コネクタに関するさまざまな要件を満たすために、一連のカスタマイズされたラックマウントPLCスプリッターを提供しています。
技術インデックス
|
パラメータ |
1×NラックマウントPLCスプリッター |
|||||
|
動作波長（nm） |
1260～1650 |
|||||
|
ポート構成 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
最大挿入損失（dB）（P/Sグレード） |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
20.8/21.3 |
|
最大損失均一性（dB） |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
最大PDL（dB） |
0.2 |
0.25 |
0.35 |
|||
|
最小リターンロス（dB） |
55 |
|||||
|
最小指向性（dB） |
55 |
|||||
|
最大波長依存損失（dB） |
0.5 |
0.8 |
1.0 |
|||
|
最大温度安定性（dB） |
0.5 |
|||||
|
動作温度（℃） |
-40～85 |
|||||
|
保管温度（℃） |
-40～85 |
|||||
|
デバイス寸法L×W×H（mm） |
483×150×45 |
|||||
|
パラメータ |
2×NラックマウントPLCスプリッター |
|||||
|
動作波長（nm） |
1260～1650 |
|||||
|
ポート構成 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
最大挿入損失（dB） |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
21.3 |
|
最大損失均一性（dB） |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
|
最大PDL（dB） |
0.3 |
0.35 |
0.4 |
|||
|
最小リターンロス（dB） |
55 |
|||||
|
最小指向性（dB） |
55 |
|||||
|
最大波長依存損失（dB） |
0.5 |
0.8 |
1.0 |
|||
|
最大温度安定性（dB） |
0.5 |
|||||
|
動作温度（℃） |
-40～85 |
|||||
|
保管温度（℃） |
-40～85 |
|||||
|
デバイス寸法L×W×H（mm） |
483×150×45 |
|||||
注文情報
|
LNK-xxx-19 |
- |
x |
x |
|
ラックマウントPLCスプリッター |
|
入力コネクタ |
出力コネクタ |
|
xxx: |
|
0=なし |
0=なし |
|
102=1×2 |
|
1=FC/UPC |
1=FC/UPC |
|
... |
|
2=FC/APC |
2=FC/APC |
|
164=1×64 |
|
3=SC/UPC |
3=SC/UPC |
|
202=2×2 |
|
4=SC/APC |
4=SC/APC |
|
... |
|
5=LC/UPC |
5=LC/UPC |
|
264=2×64 |
|
6=LC/APC |
6=LC/APC |
アプリケーション
ü FTTH システム
ü PON ネットワーク
ü 光ファイバーセンシング システム
ü 航空宇宙および軍事用途
