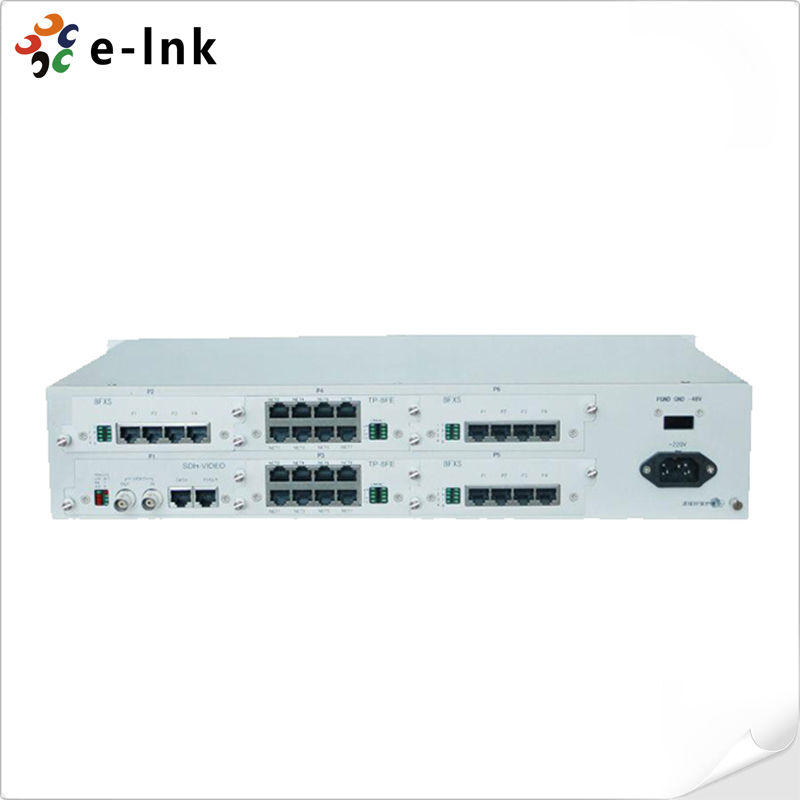

24E1 SDH 多サービスアクセスプラットフォーム

製品詳細

Place of Origin: China

ブランド名: E-link

証明: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

ドキュメント: E-link SDH Mux Datasheet V1....0.pdf

支払いと送料の条件

Minimum Order Quantity: 1pcs

価格: 交渉可能

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

最良 の 価格 を 入手 する
今連絡してください
仕様
ハイライト:

24E1 SDH アクセスプラットフォーム

,

多機能の光ファイバープラットフォーム

,

SDH アクセス プラットフォーム

相対湿度::
5%から90%の非凝縮
動作温度:
-5°Cから60°C
寸法 (WxHxD):
440×44×138mm
オプションの1+1電源:
AC+DCまたはDC+DC
電源:
-48V DC、 +24VDCまたは220V(110V)AC
高速イーサネットデータモード:
共有またはVLAN/個別
相対湿度::
5%から90%の非凝縮
動作温度:
-5°Cから60°C
寸法 (WxHxD):
440×44×138mm
オプションの1+1電源:
AC+DCまたはDC+DC
電源:
-48V DC、 +24VDCまたは220V(110V)AC
高速イーサネットデータモード:
共有またはVLAN/個別
記述
24E1 SDH 多サービスアクセスプラットフォーム

24E1 SDHマルチサービスアクセスプラットフォーム

製品の利点

· 1+1冗長性を備えた2つのSTM-1光インターフェース。(どちらか1つが故障した場合、もう1つがバックアップします)。

· 2つのV.35/V.11 [N × 64K (N = 0 ~ 31)]チャネル。

· SDH、PCM、PDH、イーサネットの統合。

· 最大4つのイーサネットネットワークを物理的に分離して提供し、N × 2.048Mbpsの帯域幅を実現します。

· 6つのスロットを提供し、8E1カード、8 FXO/FXSカード、8 RS232/RS485/RS422カード、イーサネットカード、E&M、マグネット、ホットラインなどを挿入できます。

· モジュール式構成でアップグレード可能です。

· ポイントツーポイント、チェーン型、リングネットワークをサポート。

概要

LNK-MSAP155-24 SDH/MSAPマルチプレクサ は、SDH技術に基づいてE-linkが新たに開発した光ファイバー伝送装置です。LNK-MSAP155-24 SDH MUX は、ユーザーのニーズだけでなく、他の光ファイバー伝送/アクセスサービス、さらに信頼性の高いユーザーのニーズにも対応します。LNK-MSAP155-24 SDH光マルチプレクサは、リモートPDHマルチプレクサ、光モデム、マルチサービスマルチプレクサなどに直接接続できます  LNK-MSAP155-24 さまざまな環境に適しています



技術指標

パラメータ

仕様

光インターフェース

レート

155Mbps±4.6ppm

適応ファイバー

シングル/マルチモード

消費電力

-15 ~ -8dBm

波長

1310nm/1550nm

物理コネクタ

FC/SC

感度

-32dBmより優れています

E1インターフェース

レート

2048Kbps

コード

HDB3

準拠

ITU-T G.703規格

インピーダンス

75Ω/120Ω

フレーム構造

PCM30/31

シグナリング

インバウンドシグナリング

チャネル

最大24

イーサネットインターフェース

レート

N × 2.048MbpsN≤50

デュプレックス

全二重/半二重自動ネゴシエーション

物理コネクタ

RJ-45

準拠

IEEE802.3

FXO/FXSインターフェース

インピーダンス

200Ω + 560Ω//0.1μF

オーディオ周波数範囲

300Hz ~ 3400Hz

圧縮率

ITU G.711のクラスA

ループ電流

25mA

EM2/4インターフェース

オーディオ周波数範囲

300Hz ~ 3400Hz

圧縮率

ITU G.711のクラスA

エコー損失

>18dB

インピーダンス

600Ωバランス

V.24インターフェース

レート

非同期<=9600bps

および非同期64kbps

準拠

CCITT V.28

V.35インターフェース

レート

N × 64KbpsN=0 ~ 31

準拠

ISO2593

物理コネクタ

RJ-45

準拠

ITU-T V.35

電源

電源

220VAC/- 48VDC

消費電力

≤50W

動作環境

動作温度

-30°C ~ 50°C

動作湿度

5%~95 % (結露しないこと)

保管温度

-40°C ~ 80°C

保管湿度

5%~95 % (結露しないこと)


注文情報

名前

説明

画像

3U-8ETH

4チャネルのイーサネットサービスを提供します。

24E1 SDH 多サービスアクセスプラットフォーム 0

3U-WG300

ローカルサイトまたはリモートサイトから2チャネルのE1デジタルシグナリングアクセスを提供し、No.1、No.7、PRI、V5.2シグナリングアクセスを提供し、MUXシリーズデバイスで使用します。電話アクセスまたはPABX機能を提供します。

24E1 SDH 多サービスアクセスプラットフォーム 1

3U-8USER

4つのスロットを提供し、PCM 64Kビジネスカードを挿入できます。

24E1 SDH 多サービスアクセスプラットフォーム 2

3U-8E1

8E1インターフェースを提供します

24E1 SDH 多サービスアクセスプラットフォーム 3

3U-8MVOICE

8チャネルの64Kビジネスを提供し、ネットワーク管理システムでFXO/FXS、マグネット、2100Hzマグネットを設定できます。

24E1 SDH 多サービスアクセスプラットフォーム 4

3U-10FXS

10 FXSインターフェースを提供します

24E1 SDH 多サービスアクセスプラットフォーム 5

3U-10FXO

10 FXOインターフェースを提供します

24E1 SDH 多サービスアクセスプラットフォーム 6

3U-4EM2/4VOX

4チャネルの2/4線オーディオを提供し、ゲインマージン:∞∞、調整:°dB

24E1 SDH 多サービスアクセスプラットフォーム 7

3U-8V.24

8チャネルのV.24インターフェースを提供し、RS232/RS485/RS422ビジネスを設定できます。V.24インターフェースは非同期レート適応インターフェース:019200bps、DCEモード同期インターフェース:300、600、1200、2400、4800、9600、64Kbpsなども可能です。

24E1 SDH 多サービスアクセスプラットフォーム 8
