製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-3GSDI-4BV Series
ドキュメント: E-link LNK-3GSDI-4BV 4Ch Bi....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
利点s
►光ファイバーを介した4チャンネル双方向3G-SDIビデオ伝送
► 信号の完全性を確保するための自動ケーブルイコライゼーション
► 自動リクロッキング270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G-SDIカメラシステムと直接互換性があり、リバース RS-485データプロトコルをサポート
► 少なくとも10 km（6.2マイル）、最大120 kmの長距離伝送能力
► 産業用途向けの端子台電源入力
► ホットスワップとホットプラグをサポート
► 完全デジタル非圧縮放送レベル伝送;
► 超光学的ダイナミックレンジと使用前の調整不要;
► 光ファイバーWDM/CWDM/DWDM技術;
► 業界レベルの超広温度範囲（-40℃～+85℃）、さまざまな環境に適応可能;
概要

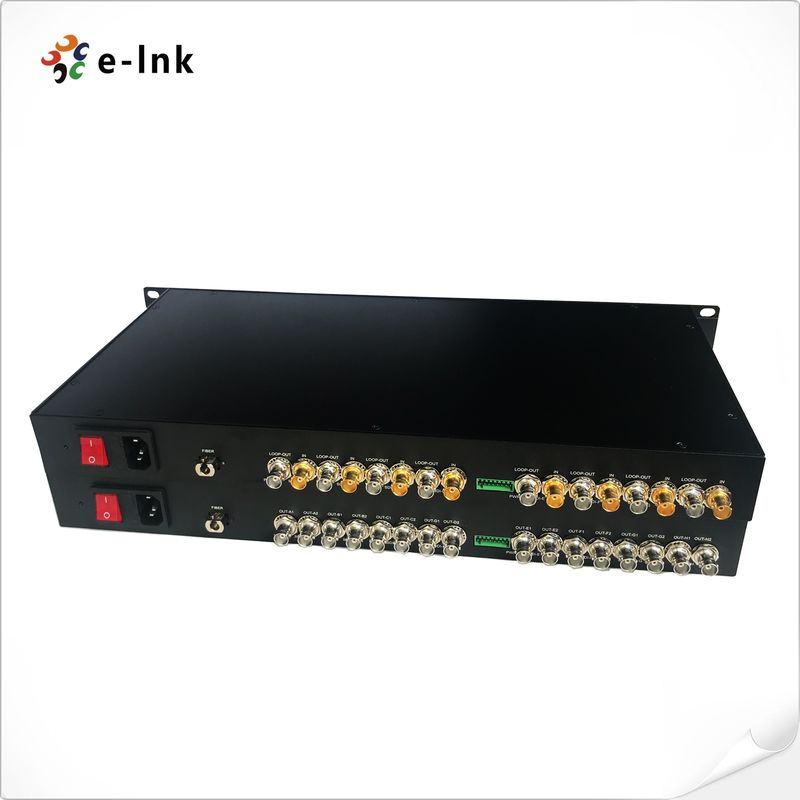

LNK-3GSDI-4BVシリーズ 4をサポート-チャンネル 双方向3G-SDI標準高解像度 ビデオ信号は、シングル光ファイバーケーブルを介して送信され、3Gを介してローカルで信号を監視します/HD-SDIループ出力。E-link 3G-SDIファイバーコンバーターには、1080P 3G-SDI信号用の1つの送信機と1つの受信機が含まれています。E-link 3G-SDIファイバーコンバーターは、4チャンネル双方向3Gを同時に送信できます-SDIビデオ、1チャンネルリバース RS-485データ、単一の光ファイバーを介した信号。ビデオ品質は放送規格まで、オーディオ品質はCDレベルまで、リバース RS-485データ通信形式をサポートしています。
技術インデックス
|
光ファイバーインターフェース |
|
|
ファイバーインターフェース |
Simplex LC |
|
伝送距離 |
550m-20Km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インピーダンス |
75Ω |
|
ビデオ入力/出力電圧 |
標準：1Vpp、 最小0.5Vpp、最大1.5Vpp |
|
ビデオビットレート |
最大3.2Gb/s |
|
差動ゲイン（10%～90% APL) |
<1% |
|
SDIフォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC、525/23.98 NTSC |
|
|
720p50、720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
ビデオSDI規格 |
270Mbps（SD-SDI）、1.485Gbps/M（HD-SDI） |
|
SMPTE425M 3Gb/sマッピング（3G-SDI） |
|
|
SMPTE424M 3Gb/sシリアルインターフェース（3G-SDI） |
|
|
データ |
|
|
物理インターフェース |
産業用標準ネジ端子 |
|
データタイプ |
リバースRS485 |
|
周波数/レートサポート |
RS485の最大57600bps |
|
BER |
<10⁻⁹9 |
|
電気的 |
|
|
電源アダプター |
AC 110～220V |
|
消費電力 |
<15W |
|
LEDインジケーター |
|
|
SDI A/B/C/D/E/F/G/H |
SDIビデオ |
|
PWR |
電源 |
|
機械的 |
|
|
寸法（LxWxH） |
19インチ1U （483 x 220 x 44.45mm） |
|
W八 |
7KG/ペア |
|
ケーシング |
アルミニウムケース |
|
取り付けオプション |
ラックマウント |
|
環境 |
|
|
動作温度 |
-20℃～+70℃ |
|
保管温度 |
-40℃～+80℃ |
|
動作湿度 |
0～95% |
|
MTBF |
≥100000時間 |
注文情報
|
モデル |
説明 |
|
LNK-3GSDI-4BV |
ループアウト付き4チャンネル双方向3G-SDIビデオ、20km、SM、FC、1つの送信機と1つの受信機を含む、ペアで使用 |
|
LNK-3GSDI-4BV1R |
ループアウト+1チャンネルRS485リバースデータ付き4チャンネル双方向SDIビデオ、20km、SM、FC、1つの送信機と1つの受信機を含む、ペアで使用 |
アプリケーション
ビデオ
