製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP1830
ドキュメント: E-link 10G SFP+ Passive Cop....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
温度寿命: |
パフォーマンスは仕様要件を満たします |
塩スプレー: |
シェル腐食領域の後に5％未満の48時間の塩噴霧 |
熱ショック: |
電気性能は、仕様要件を満たしています |
動作温度: |
-40〜85°C |
挿入損失偏差: |
-1DB≤ILD≤1DB300KHz≤F≤6GHz |
次: |
<-26dB 1MHzから11GHzから11GHz |
温度寿命: |
パフォーマンスは仕様要件を満たします |
塩スプレー: |
シェル腐食領域の後に5％未満の48時間の塩噴霧 |
熱ショック: |
電気性能は、仕様要件を満たしています |
動作温度: |
-40〜85°C |
挿入損失偏差: |
-1DB≤ILD≤1DB300KHz≤F≤6GHz |
次: |
<-26dB 1MHzから11GHzから11GHz |
製品 の 利点
概要

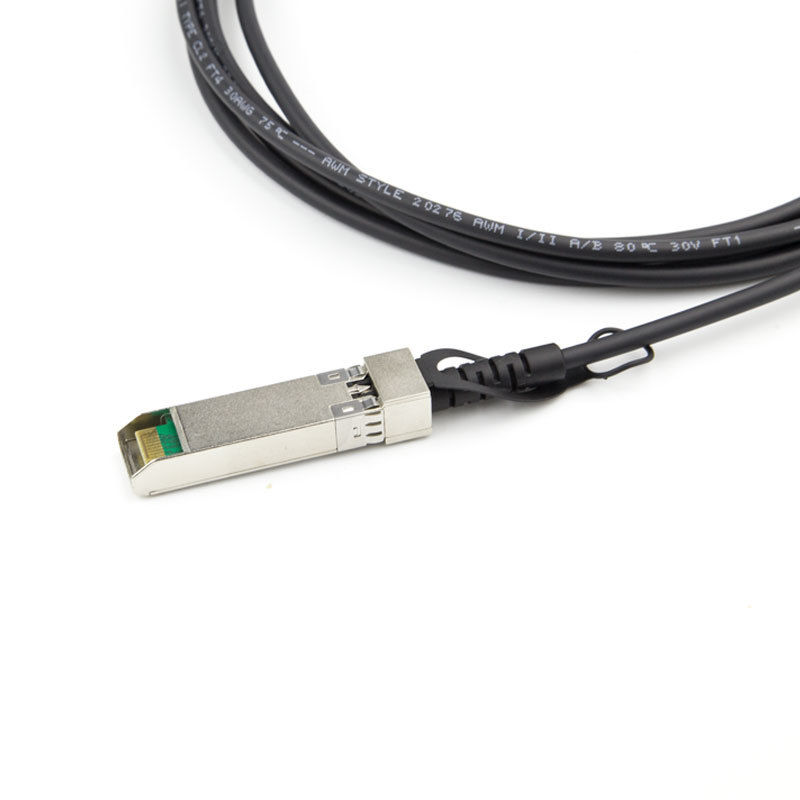

E-link®s LNK-DP18XX-XXX高速 SFP+直接接続ケーブル (DAC) は,10ギガビットイーサネット (10GbE) ネットワークアプリケーションで高性能を提供します.強化されたSFP+コネクタを使用して,薄いツインアックスケーブルを介して1つのペアされた送信機と受信機を通じて10Gbpsのデータを送信する電気規格SFF-8431,SFF-8083と機械規格SFF-8432,EEPROM規格SFF-8472に適合しています.
テクニカルインデックス
|
試験タイプ |
試験項目 |
ターゲット |
参照 |
|
電気特性 |
差分モード RL ((SDDII) |
0.01 4. 1 f が GHz で表される 測定単位: dB |
SFF 8431 |
|
共通モードリターン損失 (SCCII) |
0.01 2.5 f が GHz で表される 測定単位: dB |
SFF 8431 |
|
|
次は |
<-26dB 1MHzから11GHzまで |
/ |
|
|
キャベルの組成 阻力 |
100+/ -100hm 30ps (20%~80%) の上昇時間 |
(20%~80%) |
|
|
挿入損失偏差 |
-1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ |
|
|
環境特性
|
動作温度 |
-40~85°C |
キャベルの動作温度範囲 |
|
熱ショック |
電気性能が仕様要件を満たす |
EIA-364-32D 方法 A. TC-1. -55 10 85C,100サイクル, 15分,持続する |
|
|
循環温度と湿度 |
電気性能が仕様要件を満たす |
EIA-364-31 方法 III 試験条件 A |
|
|
塩噴霧 |
48時間 殻の後に塩を噴霧する 腐食性領域 5%未満 |
EIA-364-26 |
|
|
温度寿命 |
性能が仕様要件を満たす |
EIA-364-17B w/ RH 湿度 85C 85% RH で 500 時間 |
|
|
メカニカル特性
|
メカニカル振動 |
性能が仕様要件を満たす |
EIA-364-28E.11 TC-VII 試験条件 D X,Y,Z 軸で15分 |
|
ケーブル・プラグを檻に閉じ込める |
90N ミニ |
SFF-8432 Rev 5 による 90N 未満のケーブルプラグに機能的な損傷はない.0 |
|
|
ケーブルをプラグで固定する |
90N ミニ |
EIA-455-6B |
|
|
メカニカルショック |
性能が仕様要件を満たす |
EIA-364-27B,TC-G, 6方向で3回,100g, 6ms |
|
|
ケーブルプラグの挿入 |
18N (最大) |
SFF-8432 Rev 5.0 |
|
|
キャベルのプラグを外す |
12.5N (最大) |
SFF-8432 Rev 5.0 |
|
|
耐久性 |
身体的損傷の証拠はない |
EIA-364-09; プラグ&アンプラグサイクルを実行 プラグと容器マート速度: 250回/時間 |
注文情報
|
部分番号 |
データレート |
長さ |
ワイヤー・ゲージャー |
コネクタタイプ |
温度範囲 |
ケーブルジャケット |
|
LNK-DP1830-0だった5 |
10.5Gまで |
0.5m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1830-1 |
10.5Gまで |
1m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1830- 1つ5 |
10.5Gまで |
1.5m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1824-2 |
10.5Gまで |
2m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1824-2 について5 |
10.5Gまで |
2.5m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1824-3 |
10.5Gまで |
3m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1824-5 |
10.5Gまで |
5m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP1824-7 |
10.5Gまで |
7m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-AA5CM3-10 |
10.5Gまで |
10m |
AWG24 |
パッシブ銅 |
0〜70°C |
PVC |
