製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
Model Number: LNK-DA18
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
温度寿命: |
パフォーマンスは仕様要件を満たします |
塩スプレー: |
シェル腐食領域の後に5％未満の48時間の塩噴霧 |
熱ショック: |
電気性能は、仕様要件を満たしています |
動作温度: |
-40〜85°C |
挿入損失偏差: |
-1DB≤ILD≤1DB300KHz≤F≤6GHz |
次: |
<-26dB 1MHzから11GHzから11GHz |
温度寿命: |
パフォーマンスは仕様要件を満たします |
塩スプレー: |
シェル腐食領域の後に5％未満の48時間の塩噴霧 |
熱ショック: |
電気性能は、仕様要件を満たしています |
動作温度: |
-40〜85°C |
挿入損失偏差: |
-1DB≤ILD≤1DB300KHz≤F≤6GHz |
次: |
<-26dB 1MHzから11GHzから11GHz |
製品の利点
Ø アクティブ銅線（信号リピーターとしてチップセットを搭載）（ケーブル長：0.5～15m)
Ø 最大10.5Gbpsのマルチギガビットデータレートをサポート
Ø データレートは1Gbpsに後方互換
Ø ホットプラグ可能なSFP 20PINフットプリント
Ø 高速差動信号アプリケーション向けに設計されたI/Oコネクタ
Ø EMI/EMC性能を向上させるための改良型プラグ可能フォームファクタ（IPF）準拠
Ø 業界標準のSFPケージ+スイッチと互換性あり
Ø EEPROMシグネチャをカスタマイズ可能。
Ø 低消費電力< 0.5W
Ø 温度範囲：0～70℃
Ø RoHS-6準拠
概要

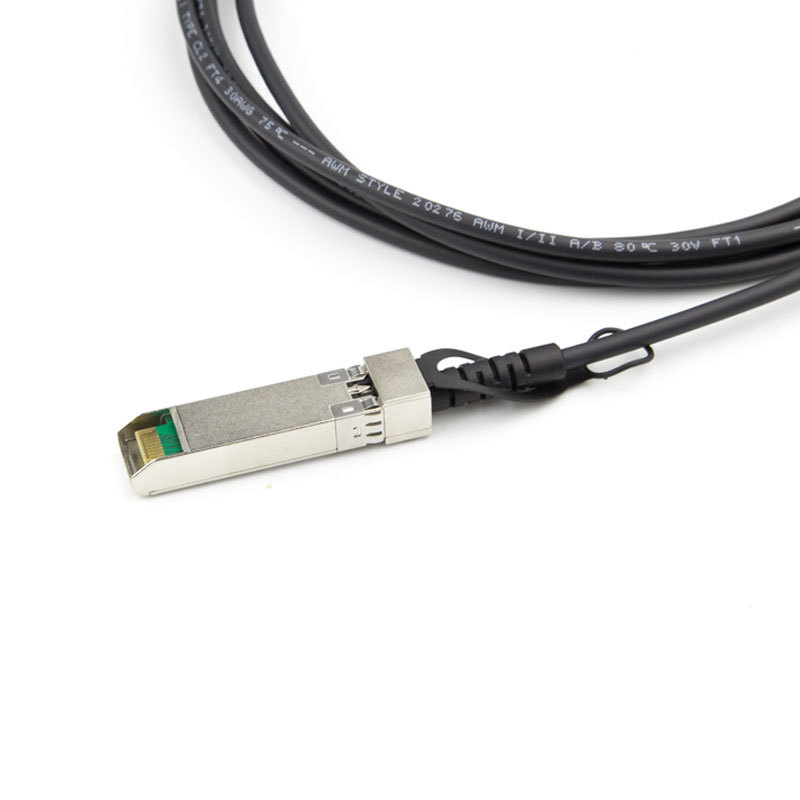

E-link’s LNK-DA18XX-XXX 高速SFP+ダイレクト アタッチケーブル（DAC）は、10ギガビットイーサネット（10GbE）ネットワークアプリケーションにおいて、1対の送信機と受信機を介して10Gbpsのデータを細いツインアクスケーブルで送信するために、強化されたSFP+コネクタを使用し、高性能を提供します。これらは、電気規格SFF-8431、SFF-8083、および機械規格SFF-8432、EEPROM規格SFF-8472に準拠しています。
技術指標
|
テストタイプ |
テスト項目 |
ターゲット |
参照 |
|
電気的特性 |
差動モードRL（SDDII） |
0.01 4. 1 ここでfはGHz単位です 測定単位：dB |
SFF 8431 |
|
コモンモードリターンロス（SCCII） |
0.01 2.5 ここでfはGHz単位です 測定単位：dB |
SFF 8431 |
|
|
NEXT |
1MHzから11GHzまで<-26dB |
/ |
|
|
ケーブルアセンブリインピーダンス |
100+/ -100hm 30 psの立ち上がり時間（20％～80％） |
(20%~80 %) |
|
|
挿入損失偏差 |
-1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ |
|
|
環境 特性
|
動作温度 |
-40～85℃ |
ケーブル動作温度 範囲 |
|
熱衝撃 |
電気的性能は仕様要件を満たしています |
EIA-364-32D. Method A. TC-1. -55 10 85C,100サイクル、15分、滞留 |
|
|
周期的温度と湿度 |
電気的性能は仕様要件を満たしています |
EIA-364-31 Method III,Test Cond A |
|
|
塩水噴霧 |
48時間の塩水噴霧後、シェル腐食面積は5％未満 |
EIA-364-26 |
|
|
温度寿命 |
性能は仕様要件を満たしています |
EIA-364-17B w/ RH、500時間で85％RHで85℃の湿熱 |
|
|
機械的 特性
|
機械的 振動 |
性能は仕様要件を満たしています |
EIA-364-28E.11 TC-VII、Test Cond. D X、Y、Z軸で15分。 |
|
ケージ内のケーブルプラグ保持力 |
90N Min. |
90N未満のケーブルプラグに機能的な損傷はありません。SFF-8432 Rev 5.0による |
|
|
プラグ内のケーブル保持力 |
90N Min. |
EIA-455-6B |
|
|
機械的衝撃 |
性能は仕様要件を満たしています |
EIA-364-27Bによるクランプと衝撃、TC-G、6方向で3回、100g、6ms |
|
|
ケーブルプラグの挿入 |
18N（最大） |
SFF-8432 Rev 5.0 |
|
|
ケーブルプラグの引き抜き |
12.5N（最大） |
SFF-8432 Rev 5.0 |
|
|
耐久性 |
50回。物理的な損傷の証拠なし |
EIA-364-09; 実行 プラグ&アンプ;抜去サイクル プラグとレセプタクル嵌合率：250回/時間 |
注文情報
