製品詳細
Place of Origin: China
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP7D30
ドキュメント: E-link 100G QSFP28 to QSFP2....0.pdf
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
最高の供給電圧: |
3.6V |
保管温度: |
-40-85°C |
相対湿度: |
RH 5-95％ |
差阻力: |
rin、pp90-110Ω |
挿入損失: |
SDD21、8-2.48dB |
差動リターン損失: |
12.45-see1db（0.05〜4.1 GHz） |
最高の供給電圧: |
3.6V |
保管温度: |
-40-85°C |
相対湿度: |
RH 5-95％ |
差阻力: |
rin、pp90-110Ω |
挿入損失: |
SDD21、8-2.48dB |
差動リターン損失: |
12.45-see1db（0.05〜4.1 GHz） |
製品 の 利点
ØQSFP28は,小型要素SFF-8665に対応する.
Ø4チャネルフル・デュプレックス・パシブ・銅ケーブルトランシーバー
Ø複数のギガビットデータレートに対応する:25.78Gbit/s (チャンネルごとに)
Ø最大総データ速度は:100Gb/s (4 x)25.78(Gb/s)
Ø銅のリンク長さ3m (受動制限)
Ø高密度QSFP38PINコネクタ
Ø電源: +3.3V
Ø低電力消費:0.02W (典型)
Øオーダーメイド可能なEEPROM署名のためのI2Cベースの2ワイヤーシリアルインターフェース
温度範囲: 0~70
概要

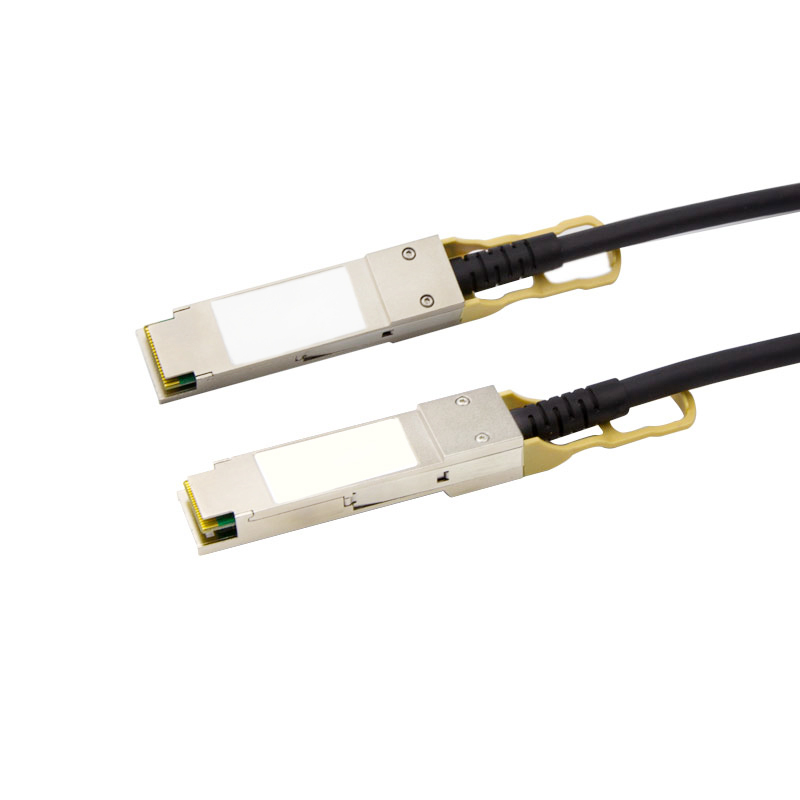

E-link 100G QSFP28 パッシブ銅ケーブル (LNK-DP7D30-XXX) は,100G LAN,HPC,SANアプリケーションのための高性能,コスト効率の良いI/Oソリューションです.QSFP28 の受動型銅ケーブルは,SFF-8436 に準拠しています.低電力消費,短距離インターコネクトアプリケーションを提供します.ケーブル各レーンは25.78Gb/sまでの速度でデータを送信することができ,合計速度100Gb/sを提供します.
テクニカルインデックス
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
ユニット |
注記 |
|
差阻力 |
リン リン |
90 |
100 |
110 |
オー |
|
|
挿入損失 |
SDD21 |
8 |
|
22.48 |
dB |
12.8906 GHz で |
|
利回り差の損失 |
SDD11 |
12.45 |
|
参照1 |
dB |
0.05〜4.1 GHzで |
|
3.12 |
|
参照2 |
dB |
4,1〜19 GHz |
||
|
一般モードから一般モード |
SDD11 |
2 |
|
|
dB |
0.2から19 GHz |
|
共通モードの差分 |
SDD11 |
12 |
|
参照3 |
dB |
0.01〜12.89 GHz で |
|
10.58 |
|
参照4 |
周波数12.89〜19GHz |
|||
|
共通モードの差分 |
SCD21-IL |
10 |
|
|
dB |
0.01〜12.89 GHz で |
|
|
|
第5条 |
周波数12.89〜15.7 GHz |
|||
|
6.3 |
|
|
15.7〜19 GHz |
|||
|
チャンネル運用利益率 |
COM について |
3 |
|
|
dB |
|
注文情報
|
部分番号 |
データレート |
長さ |
ワイヤー・ゲージャー |
コネクタタイプ |
温度範囲 |
ケーブルジャケット |
|
LNK-DP7D300.5 |
合計100G |
0.5m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP7D301 |
合計100G |
1m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP7D302 |
合計100G |
2m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP7D303 |
合計100G |
3m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
|
LNK-DP7D305 |
合計100G |
5m |
AWG30 |
パッシブ銅 |
0〜70°C |
PVC |
