製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-M24G-1F1-20
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Input: |
2 x 12G-SDI on BNC;1 x 24G-SDI 1*LC fiber |
Power: |
5-15 VDC |
Power Consumption: |
2 W (Max.) |
Operating Temperature (℃): |
-40℃～80℃ |
Storage Temperature: |
-40℃～85℃ |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Input: |
2 x 12G-SDI on BNC;1 x 24G-SDI 1*LC fiber |
Power: |
5-15 VDC |
Power Consumption: |
2 W (Max.) |
Operating Temperature (℃): |
-40℃～80℃ |
Storage Temperature: |
-40℃～85℃ |
利点
► 各SDIチャンネルには、8チャンネルのオーディオが埋め込まれています
► 信号の完全性を確保するための自動ケーブルイコライゼーション
► SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) および ST-259(SD) をサポート
► 統合された リクロッカー は、11.88Gbps*2、5.94Gbps、2.97Gbps、1.485Gbps または Divide-by-1.001 サブレート、および270 M bps の SMPTE レートにロックします
► 12G/6G/3G-SDI カメラシステムと直接互換性があります
► 産業用途向けの端子台電源入力
► ホットスワップとホットプラグをサポート
► 完全デジタル非圧縮放送レベル伝送;
► 超光学ダイナミックレンジと調整不要;
► 光ファイバーWDM/CWDM/DWDM技術;
► 2160p/4k@120、8k@60、1080P、1080I、720Pをサポート.
概要

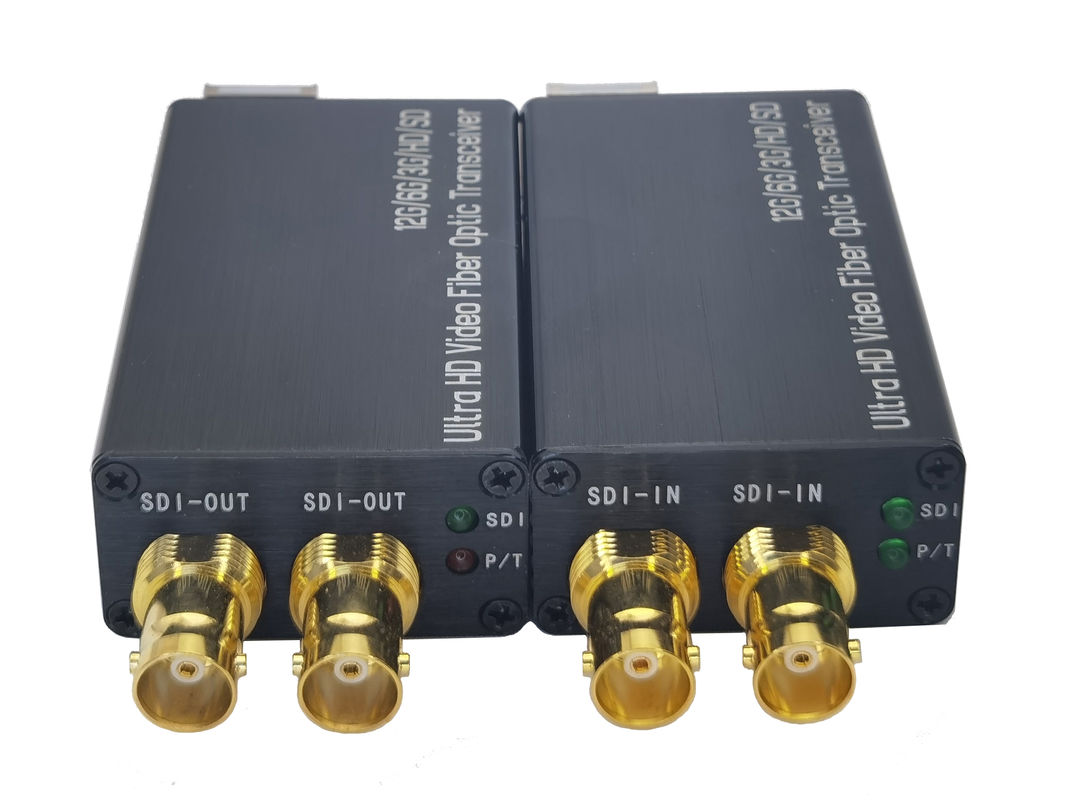

LNK-M24G-1F1 シリーズ ミニタイプ 24G-SDI ファイバーコンバーターは、光ファイバーケーブルを介して送信される2チャンネル12Gビデオ（オーディオ埋め込み）をサポートしています。E-link 24Gビデオオーバーファイバーコンバーターには、HDTV 2160p/4k@120、8k@60、1080P、1080I、720P用の送信機と受信機が含まれています。
技術インデックス
|
フォーマット |
UHD-2または24G UH D-SDI、SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) および ST-259(SD) をサポート |
|
互換性 |
D VB-AS I および AES10 (MADI) と互換性があります |
|
入力 |
2 x 12G-SDI BNC |
|
|
1 x 24G-SDI 1*LCファイバー |
|
出力 |
2x 12G-SDI BNC |
|
サポートされている解像度 |
HDTV 2160p/4k@120、8k@60、1080P、1080I、720P |
|
解像度範囲 |
2160p/4k@120、8k@60Hz |
|
入力 ケーブル仕様 |
≤70m@12G SDI Bel den 1694A |
|
出力ケーブル仕様 |
≤70m@12G SDI Belden 1694A |
|
光伝送帯域幅 |
270MHz～12GHz |
|
電源 |
5-15 VDC |
|
消費電力 |
2 W (最大) |
|
寸法 (LxWxH) |
80 x 40 x 20 (mm) |
|
保管温度 |
-40℃～80℃ |
|
動作温度 |
-40℃～85℃ |
注文情報
|
モデル |
説明 |
|
LNK-M24G-1F1-20 |
ミニタイプ 24G-SDI ファイバーコンバーター, 2*12G-SDIビデオ、1*24G SFP(1*LC)ファイバー コネクタ20KM、送信機と受信機を含む、ペアで使用 |
アプリケーション
► ビデオ制作
► 放送
► ビデオカメラ
► スタジオ間
► ポストプロダクション
► ライブイベント
► 医療画像表示
► モバイルビデオ
► 24G/12G/6G/3G/HD/SD-SDIルーティング
► 24G/12G/6G/3G/HD/SD-SDI CCTV
