製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX40
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
利点
ほらSMPTE 297-2006 互換性特徴
ほら速度 50 Mbps から 2.97 Gbps
ほら3G-SDIでは最大40kmまでの距離
ほらSD-SDI,HD-SDIおよび3G-SDIのビデオ病理パターンをサポートする
ほら18 波長 CWDM DFB 送信機
ほらホットプラグガブル SFP 足跡
ほらSFP MSA に準拠する
ほらI2C インターフェースで利用できるデジタル診断機能
ほらシングル+3.3V電源
ほら低電力消費
ほら操作室温: 0~+70°C
ほらOhs に準拠し,鉛のない
概要

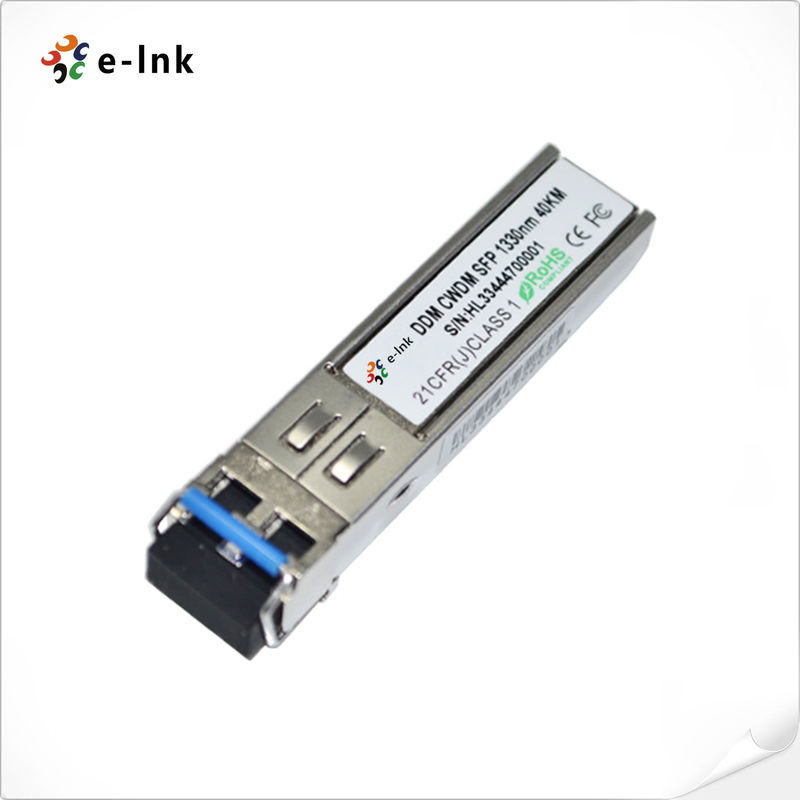

Eリンク LNK-CWDM-SFP3G-XX40高性能で費用対効果の高い3G-SDI CWDM光受信機モジュールで,シングルモードファイバー (SMF) による長距離ビデオ伝送アプリケーションです. 50Mbpsから 2 Mbpsまでのデータ速度を提供します.SMPTE 259M の SDI 病理的パターンの存在において,堅牢なパフォーマンスのために特別に設計されています.SMPTE 344M,SMPTE 292M,SMPTE 424Mのシリアルレート.シングルモードファイバーで3Gbpsの病理信号で最大40kmの送信距離を提供します.1270nm から 1610nm までの波長で 18 つの CWDM チャンネルすべてで利用できますLNK-CWDM-SFP3G-XX40はMSA対応である.
この3G SDI CWDMビデオSFPモジュールは,FDA/CDRHおよびIEC-60825規格によるクラスIレーザー製品です.
テクニカルインデックス
|
基準: |
INF-8074i SFP (小型要素プラグガブル) トランシーバー |
|
SFF-8472 トランシーバーの診断監視インターフェース |
|
|
SMPTE 259M-2008 SDTVデジタル信号/データシリアルデジタルインターフェース (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps シグナル/データシリアルインターフェース (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps シリアルデジタルインターフェース |
|
|
SMPTE 424M-2006 3Gbps信号/データシリアルインターフェース (3G-SDI) |
|
|
パパrt 番号 |
LNK-CWDM-SFP3G-XX40 |
|
形状因数 |
ビデオ SFP トランシーバー |
|
D税率 |
3 Gbit/s |
|
W平均長さ |
1270~1610nm |
|
F についてイバー型 |
SMF |
|
マックス 距離 |
40km |
|
オー電気部品 |
DFB/PIN |
|
トランスミッター電源 |
-2 ~ 3 dBm |
|
E について絶滅比 |
>6 dB |
|
受容器の感受性 |
< -20 dBm |
|
Rオーバーロード |
>-3dBm |
|
コネクタ |
デュプレックス LC |
|
D初期診断モニタリング (DDM) |
Sデフォルトとしてアップポート |
|
体重 |
0.025Kg |
|
動作温度 |
0°Cから70°C (32°Fから158°F) |
|
貯蔵温度 |
-40°Cから85°C (-40°Fから185°F) |
|
A についてパプリカーション |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
3G-SDI/HD-SDI/SD-SDI ファイバーコンバーター |
|
|
高密度デジタルビデオルーターとスイッチ |
|
|
放送カメラ,HDカメラ,モニターシステム |
|
|
MTBF |
>20000時間 |
注文情報
|
モデル |
記述 |
|
LNK-CWDM-SFP3G-2740 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1610nm, 40km, LC, DDMI, MSA |
