製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
利点
• SMPTE 297-2006 互換機能
• 50 Mbps から 1.485 Gbps までの速度
• HD-SDI で最大 40km の距離
• SD-SDI、HD-SDI のビデオ病理パターンをサポート
• 18 波長 CWDM DFB トランスミッタ
• ホットプラグ対応 SFP フットプリント
• SFP MSA 準拠
• I2C インターフェースを介したデジタル診断機能
• シングル +3.3V 電源
• 低消費電力
• 動作ケース温度: 0 ～ +70℃
• RoHS 準拠および鉛フリー
概要

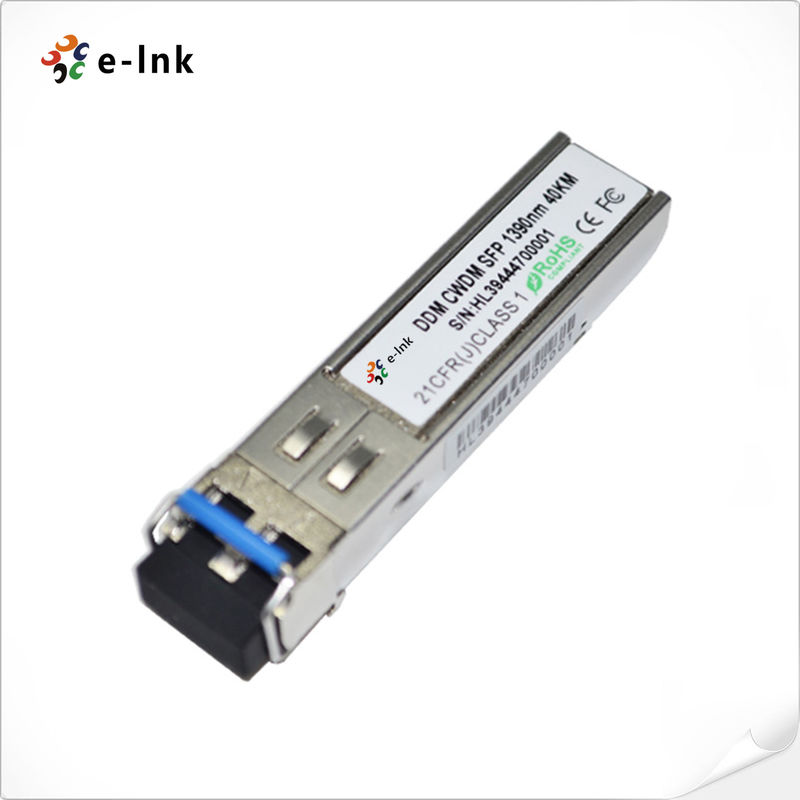

E-link LNK-CWDM-SFP1G-XX40 は、シングルモードファイバー (SMF) を介した長距離ビデオ伝送アプリケーション向けの高性能で費用対効果の高い HD-SDI CWDM 光トランシーバモジュールです。50Mbps から 1.485Gbps までのデータレートを提供し、SMPTE 259M、SMPTE 344M、SMPTE 292M シリアルレートの SDI 病理パターンが存在する場合の堅牢なパフォーマンスのために特別に設計されています。1.5Gbps の病理信号でシングルモードファイバーを介して最大 40km の伝送距離を提供します。1270nm から 1610nm のすべての 18 CWDM チャネルで利用できるため、顧客は新しいファイバー ストランドを追加することなく、既存のビデオ光インフラストラクチャの帯域幅を増やすことができます。LNK-CWDM-SFP1G-XX40 は MSA に準拠しています。
技術インデックス
|
規格: |
INF-8074i SFP (Small Form factor Plug gable) トランシーバ |
|
SFF-8472 トランシーバ用診断モニタリングインターフェース |
|
|
SMPTE 259M-2008 SDTV デジタル信号/データシリアルデジタルインターフェース (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps 信号/データシリアルインターフェース (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps シリアルデジタルインターフェース |
|
|
Part 番号 |
LNK-CWDM-SFP1G-XX40 |
|
フォームファクタ |
ビデオ SFP トランシーバ |
|
Data レート |
1.485 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber タイプ |
SMF |
|
最大距離 |
40 km |
|
Optical コンポーネント |
DFB/PIN |
|
送信電力 |
-5~0 dBm |
|
Extinction 比 |
>9dB |
|
受信感度 |
< -25 dBm |
|
Receiver オーバーロード |
>-3 dBm |
|
コネクタ |
デュプレックス LC |
|
Digital 診断モニタリング (DDM) |
Support デフォルトとして |
|
重量 |
0.025Kg |
|
動作温度 |
0℃～70℃ (32°F～158°F) |
|
保管温度 |
-40℃～85℃ (-40°F～185°F) |
|
Application |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
HD-SDI/SD-SDI ファイバーコンバーター |
|
|
高密度デジタルビデオルーターとスイッチ |
|
|
放送カメラ、HD カメラまたはモニターシステム |
|
|
MTBF |
> 200,000 時間 |
注文情報
|
モデル |
説明 |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1270nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1290nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-3140 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1310nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-3340 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1330nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-3540 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1350nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-3740 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1370nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-3940 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1390nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-4140 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1410nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-4340 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1430nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-4540 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1450nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-4740 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1470nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-4940 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1490nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-5140 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1510nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-5340 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1530nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-5540 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1550nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-5740 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1570nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-5940 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1590nm、40km、LC、DDMI、MSA |
|
LNK-CWDM-SFP1G-6140 |
1.5Gb/s SDI CWDM SFP ビデオ光トランシーバ、1610nm、40km、LC、DDMI、MSA |
