製品詳細
Place of Origin: China
ブランド名: E-link
Model Number: LNK-M3G-SMB1V-20 Series
支払いと送料の条件
Minimum Order Quantity: 1 pcs
価格: 交渉可能
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
利点
ほら3G-SDI/HD-SDI/SD-SDI信号の自動認識,手動選択は必要ありません
ほら120kmまでのトランスミッション距離
ほらCWDM技術により,1つのファイバーで最大16〜18のチャンネルを送信できる
ほらSMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M,SMPTE344Nに対応している
ほらDVB-ASI (EN50083-9) に適合する
ほらLEDの状態の便利な指示 ファイバーリンクインジケーター,電源
ほらPCBボードは環境に優しい (Pbフリー)
ほら安定・信頼性の高い信号伝送を保証する多層設計のPCBボード
概要

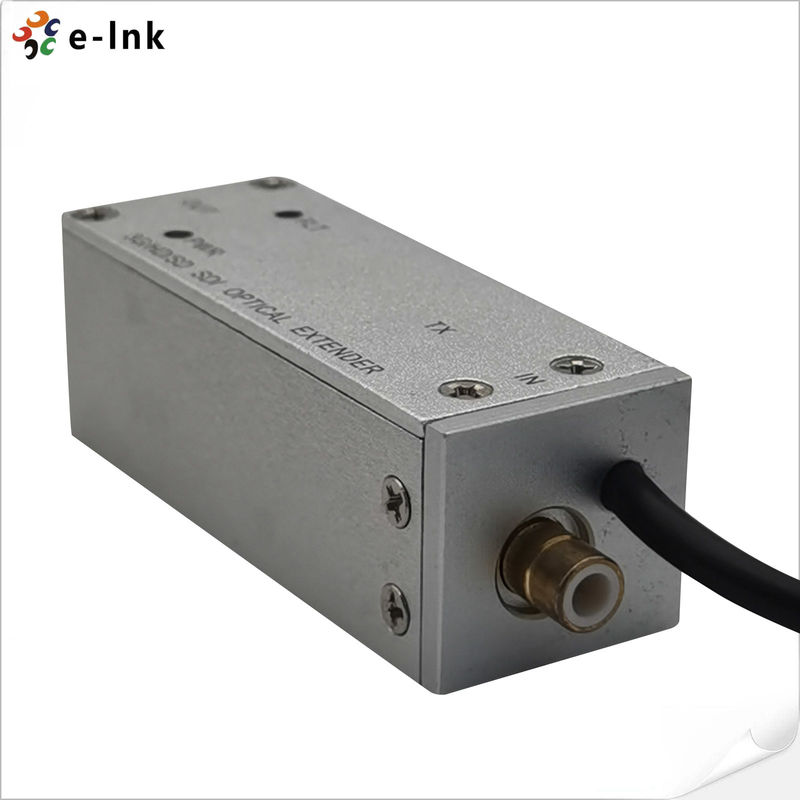

LNK-M3G-SMB1V-20シリーズ3G-SDI/HD-SDI/SD-SDI マイクロ拡張子光ファイバー送信システムで,1つの3G-SDI,HD-SDI,SD-SDI高画質デジタルビデオまたはSMPTE424Mをサポートする単モードまたはマルチモードファイバーを通じて1つのDVB-ASIストリームSMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M (SDTI) 規格.先進的なデジタル光ファイバー通信技術により,調整は必要なく,設定が簡単で操作が簡単です.SDI マイクロ拡張子シリーズは,低電力消費の5V電源を使用します.
テクニカルインデックス
|
SDI 入力 |
|
|
ビデオ標準 |
SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M (SDTI) について |
|
信号規格 |
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
|
決議 |
10 ビット |
|
S炎レベル |
<380mVp-p |
|
私は速度は |
75Ω |
|
C についてオンネクター |
SMB |
|
SDI出力 |
|
|
信号レベル |
800mVp-p±10% |
|
上昇/減少時間 |
<0.8ns |
|
HD-SDI ジッター |
<0.2UI ((134ps) @100kHz, <1.0UI ((673ps) @10Hz |
|
SDI ジッター |
<0.2UI ((740ps) @10Hz, 0.2UI ((740ps) @1kHz |
|
阻力 |
75Ω |
|
コネクタ |
中小企業 |
|
オプティカルインターフェース |
|
|
SFP |
シンプレックスLC 3,125Gbps≤120km 送信距離 |
|
標準SM波長 |
1310nm, 1550nm |
|
CWDM波長 |
1270~1610nm,ITU-Tによると20nmグリッド |
|
温度範囲 |
0~70 ̊C |
|
電気 |
|
|
パワー |
5VDC, 1A |
|
消費量 |
<5W |
|
LED インジケーター |
|
|
FLT |
ファイバー・リンクの状態 (送信機) |
|
F についてLR |
ファイバー・リンクの状態 (受信機) |
|
PWR |
Pオーバーの地位 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
58 × 21 ×20 mm |
|
W八 |
100g/ペア |
|
ケース |
アルミケース |
|
マウントオプション |
デスクトップ |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業湿度 |
0~95% |
|
MTBF |
≥100000時間 |
注文情報
|
モデル |
記述 |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI オプティカルマイクロ拡張子,1310/1550nm,Simplex LC,シングルモード,送信機と受信機を含む20KM,ペアで使用 |
適用する
ビデオ
