製品詳細
起源の場所: 中国
ブランド名: E-link
モデル番号: LNK-CSFP-1Gxx-120
支払いと送料の条件
最小注文数量: 1個のPC
価格: 交渉可能
パッケージの詳細: カートンパッケージ
受渡し時間: 3〜12営業日
支払条件: L/C、T/T、Western Union、MoneyGram、PayPal
供給の能力: 1000 PCS/月
貯蔵温度 貯蔵温度: |
-40〜85°C |
供給電圧: |
-0.5〜3.6V |
相対湿度: |
0~90% |
場合の実用温度: |
0〜70°C |
供給電流: |
300mA |
光学入力波長: |
1260~1620nm |
貯蔵温度 貯蔵温度: |
-40〜85°C |
供給電圧: |
-0.5〜3.6V |
相対湿度: |
0~90% |
場合の実用温度: |
0〜70°C |
供給電流: |
300mA |
光学入力波長: |
1260~1620nm |

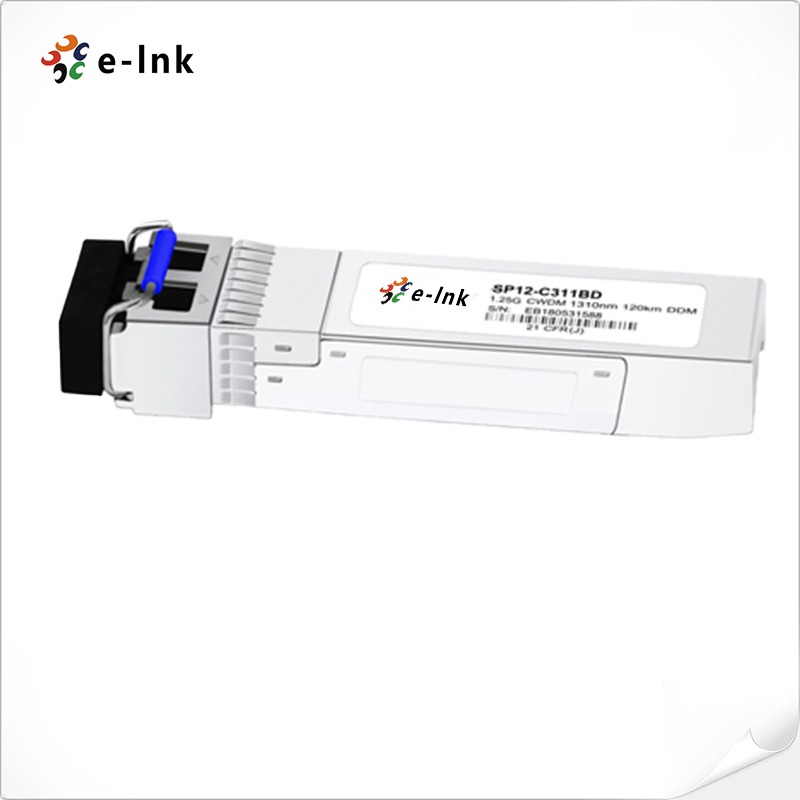

1.25Gb/s 120km CWDM SFPトランシーバー
利点
Ø 1.25Gbps のデータレート 操作
Ø 18 波長 CWDM DFB LD トランスミッター から
Ø1270nmから1610nm,ステップ 20nm
SFP MSA に準拠し, SFF-8472
Ø SONET と互換性 OC-24-LR-1
Ø 互換性 RoHS
Ø +3.3V 単一の電源
Ø ホットプラグ可能なSFPフットプリントデュプレックス LC
作業室温 標準: 0°C から +70°C 延長: -20°C から +85°C
工業用: -40°Cから+85°C
概要
The LNK-CSFP-1Gxx-120 series single mode transceiver is small form factor pluggable module for duplex optical data communications such as Gigabit Ethernet 1000BASE-ZX and Fiber Channel 1x SM-LC-L FC-PIこのモジュールはシングルモードファイバーのために設計され,CWDM波長の名義波長で動作する.1270nmから1610nmまで 18つの中心波長があります20nmのステップで
送信部位は,複数の量子井戸CWDM DFBレーザーを使用し,国際安全規格IEC-60825に従ってクラス1レーザーを適合しています.受信部には,光学ヘッダーに搭載されたInGaAs検出器前増幅器 (IDP) と,後増幅器ICを搭載している..LNK-CSFP-1Gxx-120SFF-8472 に適合するように設計されている.
テクニカルインデックス
|
パラメータ |
シンボル |
ミン |
典型的な |
マックス |
ユニット |
注記 |
|
トランスミッターセクション: |
||||||
|
中央波長 |
λc |
λ−6 |
λ |
λ+7 について5 |
nm |
|
|
スペクトル幅 (−20dB) |
△λ |
|
|
1 |
nm |
|
|
横モード抑制比 |
SMSR |
30 |
|
|
dB |
|
|
光学出力 |
P外へ |
0 |
|
+5 |
dBm |
1 |
|
光学上昇/下降時間 |
tr / tf |
|
|
260 |
ps |
2 |
|
絶滅率 |
緊急事態 |
8.2 |
|
|
dB |
|
|
光学出力のための眼膜 |
IEEE802.3z (レーザー安全クラス1) に準拠する |
|
||||
|
受信部: |
|
|||||
|
オプティカル入力波長 |
λc |
1260 |
|
1620 |
nm |
|
|
受信機の過負荷 |
Pオール |
-8 |
|
|
dBm |
3 |
|
RX 感受性 |
セン |
|
|
-32歳 |
dBm |
3 |
|
RX_LOS 確認 |
ロスA について |
-40歳 |
|
|
dBm |
|
|
RX_LOS 断言する |
ロスD |
|
|
-32歳 |
dBm |
|
|
RX_LOS ヒステレシス |
ロスH |
0.5 |
|
|
dB |
|
|
一般仕様: |
||||||
|
データレート |
BR |
|
1.063/1.25 |
|
Gbit/s |
|
|
ビットエラー率 |
BER |
|
|
10-12 |
|
|
|
サポートされているリンク長さ 9/125μm SMF@1.25Gb/s |
L についてマックス |
|
120 |
|
km |
|
|
システム総予算 |
LB |
24 |
|
|
dB |
|
適用する
Øギガビット イーサネット
Øファイバーチャネルスイッチ インフラストラクチャ
Øルーター/サーバー インターフェース
Ø他の光学トランスミッション システム
